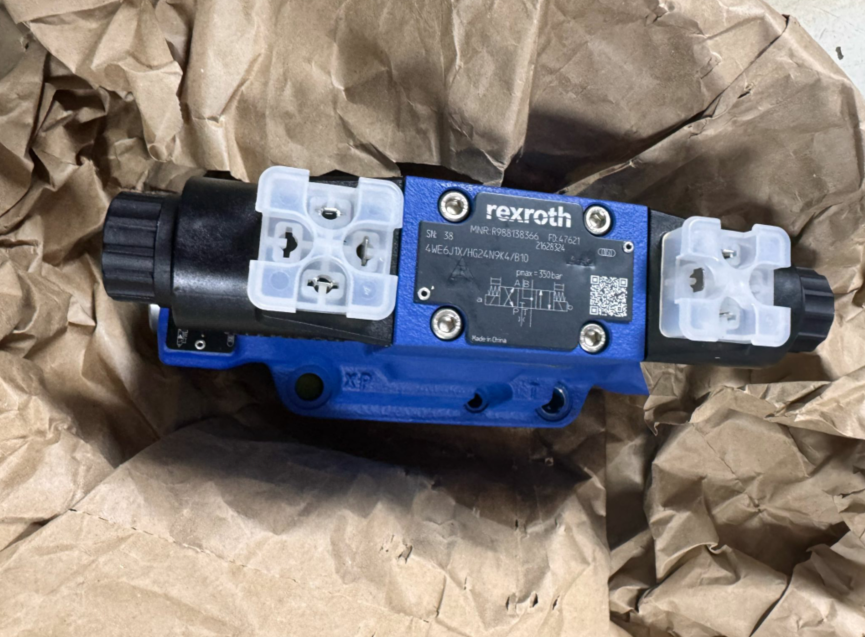

力士樂4WEH16E72/6HG24N9ETK4/B10換向閥換向時電磁鐵與復位彈簧的受力分析如下：

電磁鐵受力過程

通電階段

電磁鐵（如型號中的6HG24N9）得電后，電磁力克服彈簧預緊力，推動先導控制閥芯移動。

先導閥芯位移導致主閥芯一側彈簧腔壓力升高（如左側彈簧腔加壓），形成壓力差（ΔP）。

主閥芯在壓力差作用下克服另一側復位彈簧力（如右側彈簧力）及摩擦力，產生軸向位移（換向動作）。

關鍵參數：電磁鐵推力需大于彈簧預緊力與液壓卡緊力之和（典型值：彈簧預緊力約50-100N，電磁鐵推力可達200-500N）。

斷電階段

電磁鐵失電后，電磁力消失，先導閥芯在彈簧作用下復位，主閥芯兩側彈簧腔壓力平衡。

主閥芯在復位彈簧力作用下返回初始位置（零位），實現換向復位。

復位彈簧受力過程

初始狀態（零位）

主閥芯通過兩個復位彈簧（對稱布置）保持在中間位置，彈簧力平衡（F?=F?）。

彈簧腔通過先導閥與油箱連通，壓力接近大氣壓，無額外液壓力作用。

換向階段

當一側彈簧腔加壓時（如左側），該側彈簧被壓縮，彈簧力增大（F?' = F? + ΔF）。

主閥芯在壓力差（ΔP·A）與彈簧力差（ΔF）共同作用下移動，直至達到新平衡位置。

設計特點：彈簧剛度需匹配液壓系統響應需求，避免過軟導致?lián)Q向遲緩或過硬引發沖擊。

復位階段

電磁鐵斷電后，先導閥芯復位，加壓側彈簧腔泄壓，彈簧力恢復至初始值（F?）。

主閥芯在兩側彈簧力平衡及液壓反力作用下返回零位，完成換向循環。

關鍵受力平衡方程

換向時主閥芯受力平衡

ΔP?A=F

彈簧差+F 摩擦

其中：

ΔP：主閥芯兩側壓力差（由先導控制閥調節）；

A：主閥芯有效作用面積；

F 彈簧差：兩側彈簧力差值；

F 摩擦：閥芯運動摩擦力（約5-20N）。

彈簧力計算

F 彈簧=k?Δx

其中：

k：彈簧剛度（N/mm）；

Δx：彈簧壓縮量（與閥芯位移成正比）。

設計優化點

彈簧預緊力調整

通過更換不同剛度彈簧或調整預壓縮量，可改變換向壓力閾值，適應不同工況需求。

電磁鐵與彈簧匹配

電磁鐵推力需留有足夠余量（通常≥1.5倍彈簧預緊力），以確保可靠換向。

液壓卡緊力補償

閥芯設計采用錐面或均壓槽結構，降低液壓卡緊力（典型值<10N），減少彈簧負荷。
