漆膜彈性試驗儀應用范圍：

（按國家標準GB1731—79）作涂料漆膜柔韌性測定。

油漆漆膜涂于金屬板上，在不同的直徑（毫米）的軸棒上彎曲以測定漆膜的柔韌性。

測定時，在22±1°C，相對溫度不大于70%條件下進行。

漆膜彈性試驗儀設備及用具：

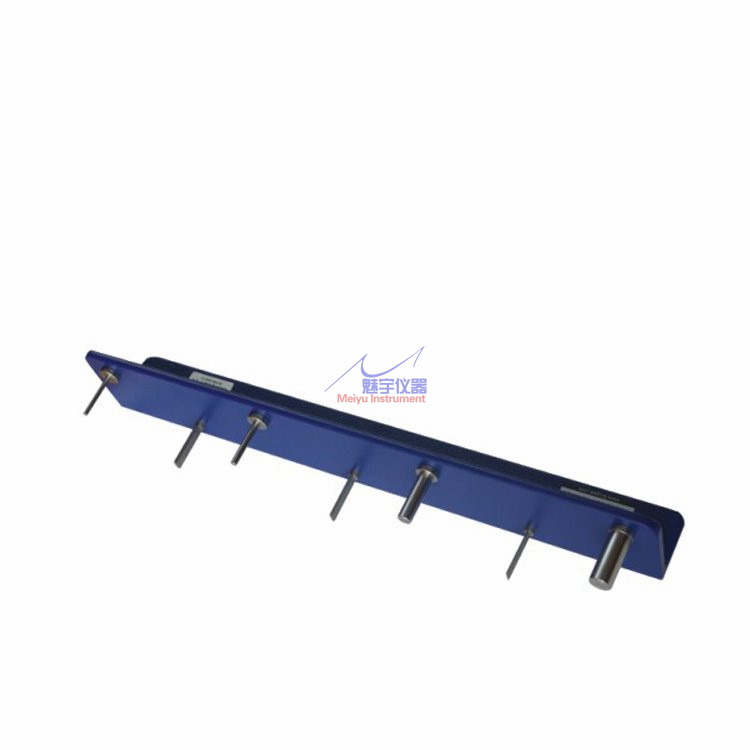

（1）漆膜彈性試驗器（如圖）由粗細口徑不同的七個鋼制軸棒所組成，固定于座架上，座架可用螺釘釘在試驗臺的桌子邊上。

軸棒的尺寸如下：

每個軸棒長度                              35毫米

軸棒1直徑                                15毫米

軸棒2直徑                                 10毫米

軸棒3直徑                                 5毫米

軸棒4直徑                                 4毫米

軸棒5截面3*10毫米，其曲度半徑為          1.5毫米

軸棒6截面2*10毫米，其曲度半徑為          1毫米

軸棒7截面1*10毫米，其曲度半徑為          0.5毫米

（2）鐵板：厚度0.2~0.3毫米，尺寸20*100~150毫米。

（3）四倍放大鏡。

漆膜彈性試驗儀使用步驟：

用砂布或金剛砂紙0號打磨鐵板，并用松香水拭凈，在鐵板上在樣板制備法，或按試樣的產品標準的規定，涂以油漆。

如產品標準允許，鐵板亦可只用松香水拭凈，不必打磨，待漆膜干燥后，或按產品標準的規定時間，將樣板緊壓于15毫米直徑的軸棒1上，漆膜朝上，練軸棒彎曲180°，左右各90°進行彎曲的時間為2~3秒鐘。

如果漆膜在彎曲以后用四倍放大鏡觀察，不裂紋及剝落現象時，即順序在10、5、4、3、2、1毫米的各軸棒上進行彎曲和觀察。在進行試驗過程中，后用4倍放大鏡觀察漆膜不發生裂紋和剝落現象時，所通過小直徑的軸棒即為柔韌性或彈性指標。

一般測定時，可以直接在產品標準規定的軸棒上進行彎曲，測定是否合格。漆膜的柔韌性或彈性可以用軸棒直徑的毫米數表示之。

例如：

（1）柔韌性當后用10毫米直徑軸棒彎曲時無變化，就是在15毫米直徑的軸棒上彎曲，也無變化，而在5毫米直徑軸棒上彎曲則發生損壞一漆膜裂紋或剝落。在此，10毫米即是所通過的小直徑。

（2）柔韌性用1毫米直徑軸棒彎曲時無變化，就是說在所有的軸棒上彎曲漆膜均無損壞。

漆膜彈性試驗儀規格尺寸：

1、R=7.5m/m鋼棒

2、R=5m/m鋼棒

3、R=2.5m/m鋼棒

4、R=2m/m鋼棒

5、R=1.5m/m鋼棒

6、R=1m/m鋼棒

7、R=0.5m/m鋼棒

漆膜圓柱彎曲試驗儀技術指標：
◆由陽極氧化鋁制作。
◆有12根不同直徑的不銹鋼棒：Φ2、Φ3、Φ4、Φ5 、Φ6 、Φ8 、
Φ10 、 Φ12 、Φ 16 、 Φ20 、Φ25 、Φ32mm。
◆可測量zui大寬至35mm（1.38英寸）的試板。

簡介：
該儀器是上海魅宇儀器設備有限公司研發制造的按GB/T 6742-86和ISO 1519-93設計，適用于測定色漆、清漆涂層在標準條件下繞一定直徑園柱軸彎曲時而不引起涂膜破壞的zui小直徑，以mm表示。這是一個非常簡單而且快速的測定涂層彈性的方法，只需將已有涂層的試板放在已知直徑的圓軸上彎曲，并觀察涂層的開裂或破壞的情況。

操作步驟：
◆將涂料涂在寬35mm（1.38英寸）厚0.3mm（12mil）的金屬板上。
◆小心地涂膜并將它烤干以保證良好的重現性。
◆試驗時，在1-2秒內均勻用力把已上涂料的樣品彎曲至180度。
◆由zui大半徑圓柱軸開始，遞減半徑測試直到能看到涂層斷裂為止。
