WRCK-331鎧裝熱電偶上海自動化儀表三廠產品介紹

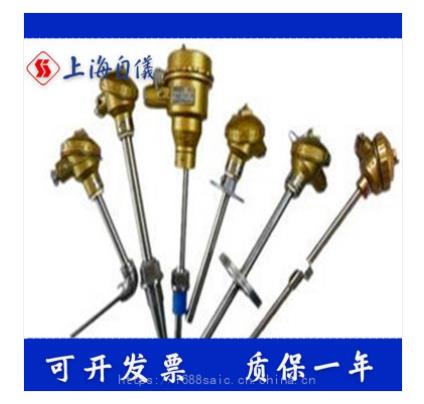

產品名稱：鎧裝熱電偶

 規　　格：WRCK-331

 生產廠家：上海自動化儀表三廠

 產品類別：溫度儀表-鎧裝熱電偶

 產品介紹鎧裝熱電偶具有能彎曲、耐高溫、熱響應時間快和堅固耐用等特點，它和工業用裝配式熱電偶一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用，同時，亦可以作為裝配式熱電偶的感溫元件，它可以直接測量各種生產過程中從0℃～800℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。

工作原理鎧裝熱電偶的工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。

 鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。

 鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成，鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。

 鎧裝熱電偶分絕緣式和接殼式兩種。測溫范圍和準確度類 別代號分度號套管外徑mm常用溫度℃最高使用溫度℃允許偏差△t測量范圍℃允差值鎳鉻－銅鎳WREKE≥?36007000～700±2.5℃或±0.75%t鎳鉻－鎳硅WRNKK≥?38009000～900±2.5℃或±0.75%t銅－銅鎳WRCKT≥?3350400＜-200未作規定-40350±0.75%t鎧裝熱電偶熱響應時間在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用t0.5表示鎧裝熱電偶熱響應時間不大于下表的規定：熱響應時間t0.5S接殼式絕緣式套管直徑2.00.40.53.00.61.24.00.82.55.01.24.06.02.06.08.04.08.0 絕緣電阻當周圍空氣溫度為20±15℃，相對濕度不大于80﹪時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表規定。

套管直徑mm試驗電壓V-D.C絕緣電阻MΩ.m0.5～1.550±5≥1000＞1.5500±50≥1000型號表示W(wǎng)R□K－□□□□WR□測溫元件材料K□安裝固定形式□接線盒形式（自由端形式）□工作端形式□多對式溫度儀表熱電偶N　鎳鉻－鎳硅E, , 　鎳鉻－銅鎳C　銅－銅鎳

鎧裝式

 1無固定裝置式

2固定卡套螺紋

3可動卡套螺紋

4固定卡套法蘭

5可動卡套法蘭0　簡易式2　防濺式3　防水式8　手柄式8　小接線盒式9　帶補償導線1　絕緣式2　接殼式8　接殼式（手柄式）9　絕緣式（手柄式）3）3對4）4對5）5對6）6對
