水輪發電機ZDL-P可編程軸電流監測裝置PLC配置

水輪發電機ZDL-P可編程軸電流監測裝置PLC配置

ZDL-P可編程軸電流監測裝置采用德國SIEMENS公司PLC為核心控制部件構成控制器，采用空心環形互感器為軸電流傳感器，監測水輪發電機組大軸產生的軸電流變化。PLC實時監測軸電流傳感器的變化值，該數值與大軸電流呈線性變化關系，經濾波、數值變換處理后，確認軸電流超過整定值后，PLC控制器輸出二級報警信號?？刂破鞑捎靡壕ё鳛轱@示單元，參數整定、實時顯示清晰直觀。同時，PLC控制器可輸出與軸電流（0~5A）對應標準的4~20mA模擬量信號，滿足計算機監控系統測量要求。

ZDL-P可編程軸電流監測裝置特點

■ 以進口高性能PLC為核心控制部件，具有良好的可靠性；

■ PLC可對數值進行智能化處理，2級報警接點輸出，報警接點整定值可在量程范圍內任意整定，報警接點可分別整定延時時間，使用靈活方便；

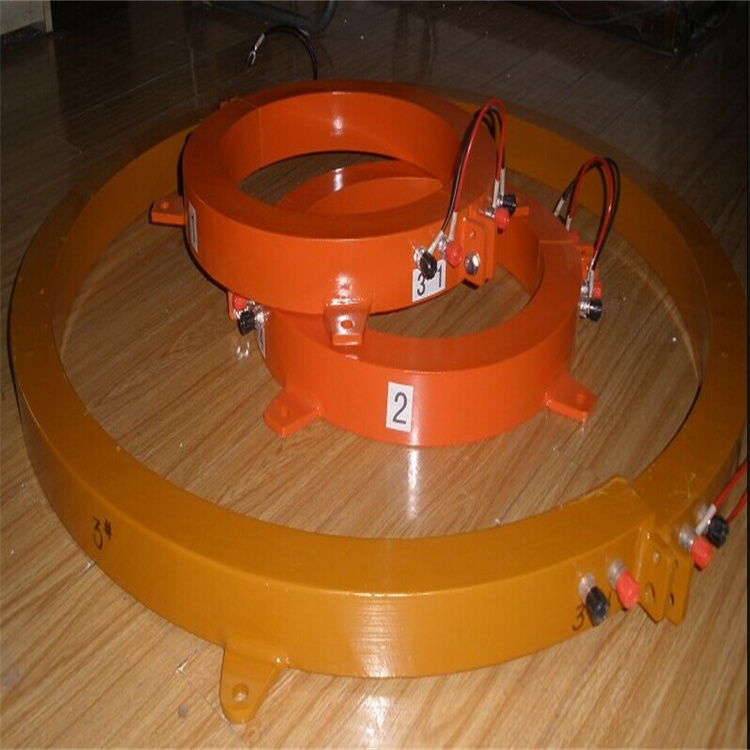

■ 軸電流傳感器采用分半環型結構，易于安裝；

■ 采用背光液晶顯示器作為人機界面，軸電流參數值及裝置狀態清晰直觀；

■ 測量范圍：0~5A   過流能力： 10A

■ 測量精度：＜1%

■ 數顯方式：液晶顯示

■ 輸出信號：繼電器接點輸出3組（SPDT）

■接點容量：10A/AC230V  5A/DC30V  （阻性負載）

■ 延時時間：   0.5S~5S（獨立設定）

■ 模擬量輸出：4~20mA  負載阻抗：500Ω

■ 工作環境：  溫度0～50℃濕度＜95%

■電源： AC86~265V或DC110~340V

水輪發電機軸電流的作用

水輪發電機軸電流互感器在電力系統中起著至關重要的作用。以下是其主要功能的詳細解析：

1. 監測與保護：軸電流互感器能夠?qū)崟r監測發電機軸電流的變化。一旦檢測到異常電流，如過載或短路等情況，它可以迅速觸發保護裝置，切斷電源，從而防止設備損壞和事故發生。

2. 提高效率：通過對軸電流的精確測量，可以優化發電機的運行狀態，提高其效率。這有助于降低能源消耗和減少排放，實現更加環保和高效的電力生產。

3. 故障診斷：軸電流互感器提供的數據可以用于故障診斷和分析。通過對歷史數據的分析，可以及時發現潛在的問題，并采取相應的措施進行維修和保養，從而延長發電機的使用壽命。

總之，水輪發電機軸電流互感器的安裝位置和功能對于確保電力系統的安全、穩定和高效運行具有重要意義。在選擇安裝位置時，應根據實際情況進行綜合評估；同時，要充分認識到軸電流互感器在電力系統中的關鍵作用，以確保水輪發電機組的正常運行。

盡管軸電勢有效值不大，但在發電機內部各種交變的脈沖磁場的作用下，其峰值可能很高。對水輪發電機而言，由于轉子大軸電阻很小，且一般軸承與大軸間只有不到1 mm 的油膜間隙，如軸領與大軸間絕緣破壞，軸電壓將沿軸承和底板形成閉合回路產生軸電流。視瓦面油膜破壞情況，輕則使?jié)櫥土踊M一步惡化軸瓦的運行環境，軸承震動增大，重則對軸瓦放電甚至擊穿，對軸瓦造成電氣侵蝕，灼傷瓦面和鏡板。除了對瓦面和鏡板造成潛在損壞外，如果軸電流足夠大，還會磁化大軸。已知發生過的故障軸電流最大值可達數百安培。有案例[4]表明，某200 MW 汽輪發電機發生軸承油膜被軸電壓擊穿而受破壞，導致較大軸電流。經過近4個月的檢修再次起動并列時，由于軸向剩磁太大，轉軸成為單極直流發電機，感應電動勢產生的軸電流很快使軸瓦冒煙，被迫再次停機進行嚴格退磁，才使剩磁降低。

通過軸CT 對通過大軸的交流電流的大小進行監測的方法是國內機組制造廠商普遍采用的一種方法。

ZDL-P可編程PLC軸電流監測裝置能夠通過軸CT 將發電機大軸上產生的軸電流檢測出來，并根據不同的軸電流值發出相應的信號，從而有效地防止軸電流的破壞，保護軸承及軸領。同時，軸電流保護裝置還可將測量值轉換為電流或電壓信號送監控記錄。

軸電流保護裝置由軸電流互感器和軸電流信號裝置組成。其結構如圖3 所示。軸電流監測裝置主要監測軸電流中的基波分量與三次諧波分量。軸電流互感器在設計上一方面考慮安裝拆卸方便性，設計成兩瓣或者四瓣結構，另一方面考慮監測的靈敏性，鐵芯采用特殊硅鋼片卷繞，可以檢測出1 A 以下的軸電流。
