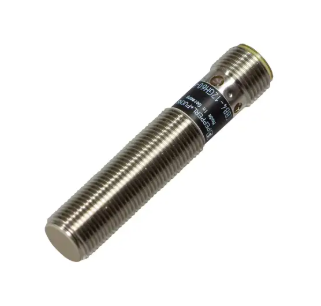

德國P+F倍加福電容式傳感器CBB4-12GH60-E2-V1電容式傳感器

主要優勢一覽

4 mm，齊平

可通過電位器調節工作距離

適用于食品應用

耐腐蝕介質

德國P+F倍加福電容式傳感器是一種基于電容變化檢測物體存在的非接觸式傳感器，廣泛應用于液位、料位、物體有無檢測等工業場景。其操作使用需遵循正確的安裝、調試、運行維護流程，以下是詳細指南：

一、操作前的準備

型號確認

核對傳感器型號與應用需求是否匹配，重點關注：

檢測距離（如 0-50mm、0-100mm 等）；

輸出類型（PNP/NPN 開關量、模擬量 4-20mA 等）；

防護等級（如 IP67 適用于潮濕 / 粉塵環境，IP69K 適用于高壓沖洗場景）；

環境參數（溫度范圍、抗干擾能力等，如高溫型號可適應 - 40~120℃）。

P+F電容式傳感器電源連接檢查

倍加福電容式傳感器通常采用直流供電（如 10-30V DC），接線前需確認電源電壓是否在額定范圍內，避免過壓損壞。

二、安裝要點

安裝位置選擇

避免干擾源：遠離強電磁設備（如電機、變頻器）和高頻信號線纜，減少電磁干擾；

檢測方向：傳感器探頭應正對目標物體（固體、液體、粉末等），確保被測物能有效改變探頭與大地（或參考極板）間的電容；

間距要求：與金屬物體的距離需大于傳感器檢測距離的 1.5 倍（金屬會影響電場分布）；

多個傳感器并排安裝時，間距應≥2 倍檢測距離，避免相互干擾。

P+F電容式傳感器安裝方式

通常采用 M12、M18、M30 等螺紋安裝，或法蘭、支架固定，確保探頭表面與被測物表面平行（減少檢測誤差）；

檢測液體 / 粉末時，探頭可直接接觸介質（需符合防護等級），或通過非金屬容器壁（如塑料、玻璃）間接檢測（容器壁厚度需≤檢測距離的 1/3）。

三、接線方法

根據傳感器引腳定義接線（以常用 3 線制開關量為例）：

棕色線：接電源正極（+V）；

藍色線：接電源負極（0V）；

黑色線：接輸出信號（至 PLC 或控制系統）。

P+F電容式傳感器注意：模擬量型號需額外確認信號線極性，部分型號帶有 IO-Link 接口，需通過專用線纜連接調試設備。

四、調試與參數設置

基本調試（開關量型）

檢測距離校準：將目標物體置于檢測距離內（如設定為 20mm），傳感器輸出應觸發（如 LED 指示燈亮）；

移開物體，輸出應復位（指示燈滅）。若偏差較大，通過傳感器上的 ** potentiometer 旋鈕 **（或 IO-Link 軟件）調整：“Sensitivity”（靈敏度）：順時針旋轉增大檢測距離，逆時針減??；

“Hysteresis”（回差）：避免目標物體輕微晃動導致輸出頻繁切換（通常默認設置，可按需調整）。

LED 指示燈：綠色常亮表示供電正常，紅色亮表示檢測到物體，閃爍可能為故障或參數異常。

模擬量型調試

輸出信號（4-20mA 或 0-10V）與檢測距離線性對應，通過校準確保：無目標時輸出 4mA（或 0V）；

目標物體處于最大檢測距離時輸出 20mA（或 10V）。

可通過 IO-Link 工具（如倍加福的 PACTware 軟件）進行線性度修正，補償環境溫度或介質特性的影響。

P+F電容式傳感器特殊功能設置

延時功能：部分型號支持 “On-Delay”（導通延時）或 “Off-Delay”（斷開延時），防止瞬時干擾誤觸發；

常閉 / 常開切換：通過接線或軟件設置輸出方式（NO：無物體時斷開，有物體時導通；NC：相反）。

五、運行中的注意事項

環境影響應對

潮濕、粉塵會輕微影響電容值，定期清潔探頭表面（用干布擦拭，避免使用腐蝕性清潔劑）；

溫度變化較大時（如戶外或高溫車間），選擇帶溫度補償功能的型號（倍加福部分型號內置補償電路），減少檢測漂移。

介質特性適配

P+F電容式傳感器檢測導電性介質（如水、金屬粉末）時，靈敏度可適當降低；

檢測非導電性介質（如塑料、油類）時，需確保介質與探頭間無空氣間隙過大（否則電容變化微弱）。

故障排查

輸出無信號：檢查電源接線、保險絲是否熔斷，探頭是否被遮擋；

誤觸發：檢查附近是否有其他物體干擾，靈敏度是否過高，或線纜是否接地不良；

信號不穩定：可能為環境振動導致探頭位移，或目標物體表面過于粗糙（建議增加回差設置）。

六、維護與保養

定期檢查：每月檢查接線端子是否松動，探頭是否有劃痕、腐蝕（尤其在酸堿環境中）；

P+F電容式傳感器校準周期：根據應用場景（如高精度檢測），每 6-12 個月通過標準靶材重新校準檢測距離；

存儲注意：長期不使用時，需將傳感器置于干燥、無腐蝕氣體的環境中，避免探頭受壓變形。

通過正確的安裝、調試和維護，倍加福電容式傳感器可在復雜工業環境中實現穩定的非接觸檢測，尤其適用于傳統光電傳感器難以應對的透明物體、液體、粉末等場景。如需更詳細的參數設置，可參考對應型號的用戶手冊或通過 IO-Link 工具進行精細化配置。
