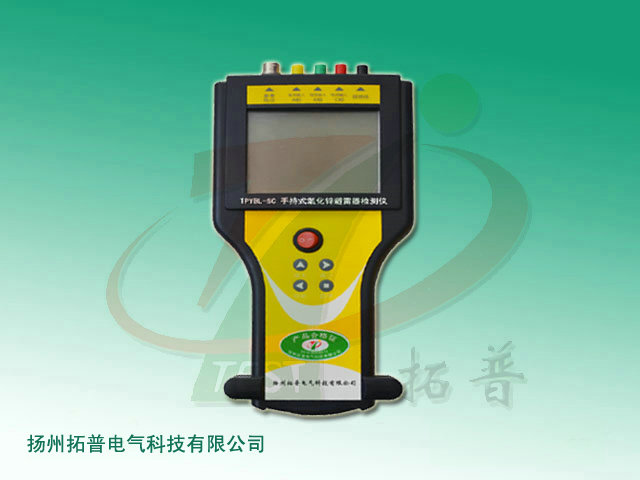

揚州拓普電氣科技有限公司提供的氧化鋅避雷器綜合測試儀_TP_HDY-20S_技術資料

1.  技術要求

5.1技術原則。系統框架聯系、原材料、組部件、結構工藝、外觀要求、軟硬件要求、回收利用等。

5.2 功能要求。

1、參考電壓測量：

參考電壓輸入范圍：25V～250V有效值，50Hz/60Hz

參考電壓測量準確度：±（讀數×2%+0.2V）

電壓諧波測量準確度：±（讀數×5%）

參考電壓通道輸入電阻：≥1500kΩ

2、電流測量：

全電流測量范圍：0～20mA有效值，50Hz/60Hz

準確度：±（讀數×2%+5uA）

阻性電流基波測量準確度：±（讀數×2%+5uA）

電流諧波測量準確度：±（讀數×5%+10uA）

電流通道輸入電阻：≤2Ω

3、電場強度測量：

電場強度輸入范圍：30kV/m～300kV/m

電場強度測量準確度：±（讀數×10%）

電場諧波測量準確度：±（讀數×10%）

4、工作電源：內置鋰電池或外置充電器，充電器輸入100-240VAC，50Hz/60Hz

5、充電時間：4小時

6、電池工作時間：主機8小時，電壓采集器8小時

7、尺寸和重量：

主機尺寸：≤246mm(長)×156mm(寬)×62mm(高)

主機重量：≤1.0kg（不含線纜）

電壓采集器尺寸：≤115mm(長)×120mm(寬)×65mm(高)

電壓采集器重量：≤0.6kg (不含線纜)

5.3 性能要求。

1、儀器小型化、手持式設計，體積小、重量輕，便于攜帶和操作。

2、采用帶有DSP浮點處理單元的高性能、低功耗ARM處理器，運算速度更快、運算精度更高、處理數據量更大。

3、高精度采樣濾波電路及數字濾波技術，可濾除現場干擾信號。

4、采用浮點快速傅里葉算法，從而實現對基波、諧波電壓、電流信號的高精度分析。

5、采用工業級5.6寸640×480點陣高亮度彩色液晶屏。

6、可同時測量三相氧化鋅避雷器的電氣參數，并可自動補償相間干擾；也可單相測量，支持B相接地的PT二次電壓作為參考電壓；當被測相與參考電壓相別不同時，可自動計算補償角度。

7、提供有線、無線測試方式，無線測試方式操作更加簡便、靈活。

8、感應板替代PT二次電壓測量技術，使測量更安全快捷。

9、提供無PT測試方式，可在某些極其特殊的情況下進行應急測試。

10、電壓采集器集成本地顯示（128×64點陣OLED液晶屏）及相序檢測功能，可顯示三相全電壓、電壓基波、3次、5次、7次諧波有效值、系統頻率值及三相電壓相位差；便于現場測試人員快速檢查電壓采集器與PT二次電壓輸出端子連接情況及三相電壓各項參數。

11、電壓采集器采用雙重全數字隔離技術。

12、交直流兩用：內置鋰電池供電或者220V交流充電器供電自適應。

13、儀器主機和電壓采集器內置大容量可充電鋰電池，一次充電完成，可持續工作8小時。

14、測試數據存儲方式分為本機存儲和優盤存儲，本機存儲可存儲測試數據100條，并且本機存儲可轉存至優盤；優盤存儲可保存測試數據及波形圖片。

15、選配的外置熱敏打印機，可打印測試數據及已保存測試記錄。

16、用戶可通過手機（或者平板電腦）實現對儀器的實時操控；在手機（或者平板電腦）上使用APP軟件，通過手機端對儀器現場的測試數據進行分類保存；也可根據用戶需求定制試驗報告模板，并在手機上（或者平板電腦上）通過App軟件自動生成測試報告。

17、儀器通訊方式須符合《國網設備部關于加快推進試驗檢測儀器數字化改造工作的通知》（設備監控〔2022〕133號）-《電氣設備數字化測試儀器數據與通信技術規范》文件的通信規約要求。
