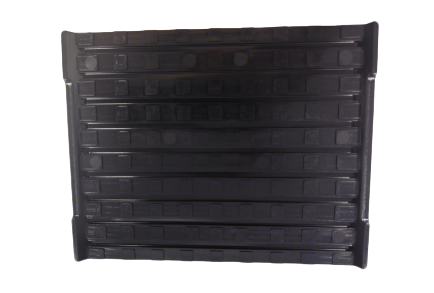

隨著我國軌道交通網絡的快速擴張和列車運行速度的不斷提高，軌道結構的減振降噪性能日益受到重視。作為軌道扣件系統中的關鍵彈性元件，墊板的動靜剛度特性直接關系到列車運行的安全性、舒適性以及沿線環境的振動噪聲水平。

科準測控技術團隊基于EN、ISO及TB/T系列標準，結合多年測試經驗，系統梳理了軌道交通墊板動靜剛度測試的技術要點。本文將詳細介紹測試原理、標準依據、儀器配置及操作流程，為軌道工程技術人員提供完整的測試解決方案，助力提升我國軌道交通減振技術的標準化水平。

一、測試原理

1. 靜態剛度測試原理

靜態剛度反映了墊板在準靜態載荷下的彈性變形能力，定義為產生單位位移所需的載荷量（K=F/δ）。測試時通過漸進式加載-卸載循環，獲得墊板的力-位移滯回曲線，其斜率即為靜態剛度值。測試需考慮材料的非線性特性，通常取額定載荷范圍內曲線的割線斜率作為標稱剛度。

2. 動態剛度測試原理

動態剛度表征墊板在交變載荷下的動態響應特性，采用復數形式表示：

K* = K' + jK'' = K'(1 + jtanδ)

其中K'為儲能剛度（彈性分量），K''為耗能剛度（粘性分量），tanδ為損耗因子。通過施加正弦掃頻激勵并測量位移響應及相位差，可計算得到動態剛度頻譜。該參數直接影響軌道振動能量的傳遞與耗散效率。

二、測試標準體系

三、測試設備配置

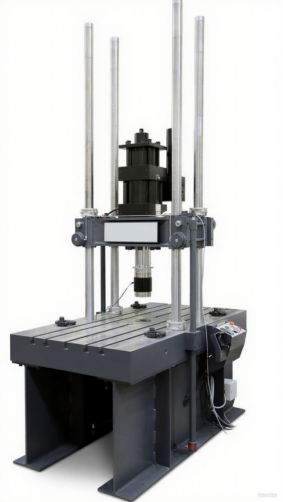

1、動靜剛度試驗機

加載框架：100kN額定載荷，剛度≥3kN/μm

四、測試流程

1. 靜態剛度測試流程

試樣預處理：23±2℃環境下放置24h

安裝定位：使用對中夾具確保載荷均勻分布

預加載：施加10%額定載荷（如2kN）并保持60s

正式測試：

以3mm/min速率加載至150%額定載荷

卸載至預載水平，完成3次循環

數據處理：取第三次循環的40-100%載荷段計算剛度

2. 動態剛度測試流程

初始掃頻：5-500Hz白噪聲激勵（幅值±1kN）識別共振點

定頻測試：

在特征頻率點（如50Hz、100Hz）施加±10kN正弦載荷

采集力/位移信號并計算相位差

全程掃頻：以1Hz步進進行5-200Hz掃頻測試

環境試驗：在-40℃、23℃、60℃下重復上述步驟

3. 疲勞老化測試

高頻疲勞：50Hz正弦波，300萬次循環（TB/T 3395-2015）

濕熱老化：70℃/95%RH環境下放置28天后復測

性能對比：計算剛度變化率及損耗因子衰減率

五、典型測試結果分析

某地鐵用聚氨酯墊板測試數據：

數據分析表明：該墊板滿足TB/T 3395標準要求，但損耗因子下降明顯，建議關注長期減振性能變化。
