皖儀科技IC7000離子色譜在線分析系統，集成雨水采集單元、在線超純水單元、前處理單元、控制單元、云平臺、儀表單元等。

可以對工業過程產生的水溶液離子以及地下水，地表水中常規陰陽離子進行實時在線監測，檢測靈敏度高，穩定性好，可輕松實現分布式組網監測運行，可實現7*24小時連續在線離子濃度檢測，有力的支撐相關行業在線檢測需求。

高效穩定可靠   長期無人值守   遠程數據共享   連續在線檢測   運維成本經濟

(1)模塊化設計，集成度高；

(2)純水在線制備，淋洗液自動發生，無需人工添加純水和淋洗液，人工成本低；

(3)機柜配有空調，可實現系統恒溫、恒濕工作；

(4)支持多種檢測器配置，如紫外、安培檢測器等；

(5)可遠程連接設備，操作處理相關問題；

(6)無需氮?dú)庠?，通過空氣即可實現淋洗液加壓除氣泡；

(7)多離子同步檢測能力，包含可同時檢測Li?、Na?、K?、Mg2?、Ca2?、F?、Cl?、NO??、NO??、SO?2?等十幾種常見離子；

(8)支持7*24小時無人值守運行，減少人工干預，提升數據連續性；

(9)支持4G/5G遠程數據傳輸，可通過云平臺實時查看數據、調整參數；

(10)內置冷藏冰箱，可長期保存雨水/標準樣/質控樣。

機柜

機柜外部采用彩鋼板結構，具有通信和防雷等功能，采用三層保溫設計，同時配有空調，可以確保在戶外環境下機柜內部溫濕度處于正常區間，保證機器的穩定運行。

采水單元

雨水通過降雨監測儀的采樣桶進入留樣裝置，并通過注射泵進入離子色譜前處理裝置，隨后進入離子色譜檢測分析。

在線超純水單元

超純水模塊通過從樣杯內取水經過三級過濾和超濾制備RO水，RO水再通過純化柱和紫外殺菌制備UP水，同時UP水滿后也可自循環，以此來提高UP水的純度。超純水模塊有如下優點：

· 以自來水為水源在線制備；

· 實現超純水流動型不間斷制備；

· 無需手動按鍵，色譜泵和前處理模塊根據需要自動抽取純水；

· 紫外線照射確保細菌和有機物控制。

前處理單元

前處理包含了在線超濾，可將樣品進一步過濾，去除大顆粒物和有機大分子，過濾后的液體進入采樣罐內，并且在注射泵的作用下，通過十通閥進行進樣分析。前處理模塊有如下優點：

· 多通道進樣，可實現標準樣、空白樣、未知樣和質控樣的分析；

· 樣品在線超濾，防止系統污染；

· 陰陽離子先后獨立進樣分析，互不干擾。

控制單元

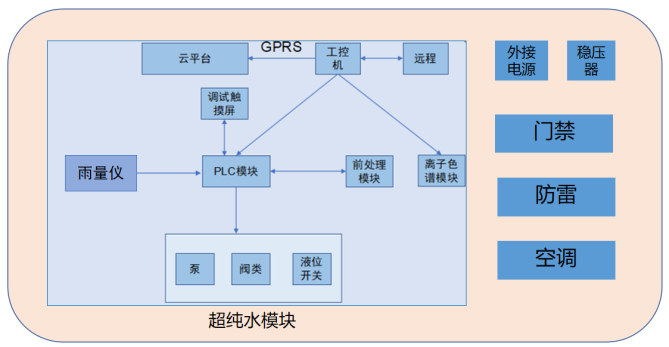

控制單元主要完成采水單元的泵閥控制、各儀表測量結果的數據采集、存儲、處理與傳輸?shù)裙ぷ??？刂葡到y(tǒng)按照系統設定的程序負責完成采水配水控制、啟動測試等動作，確保在線監測站自身的穩定運行。采集檢測結果數據，數據經處理、存儲并上傳至中心平臺。

儀表單元

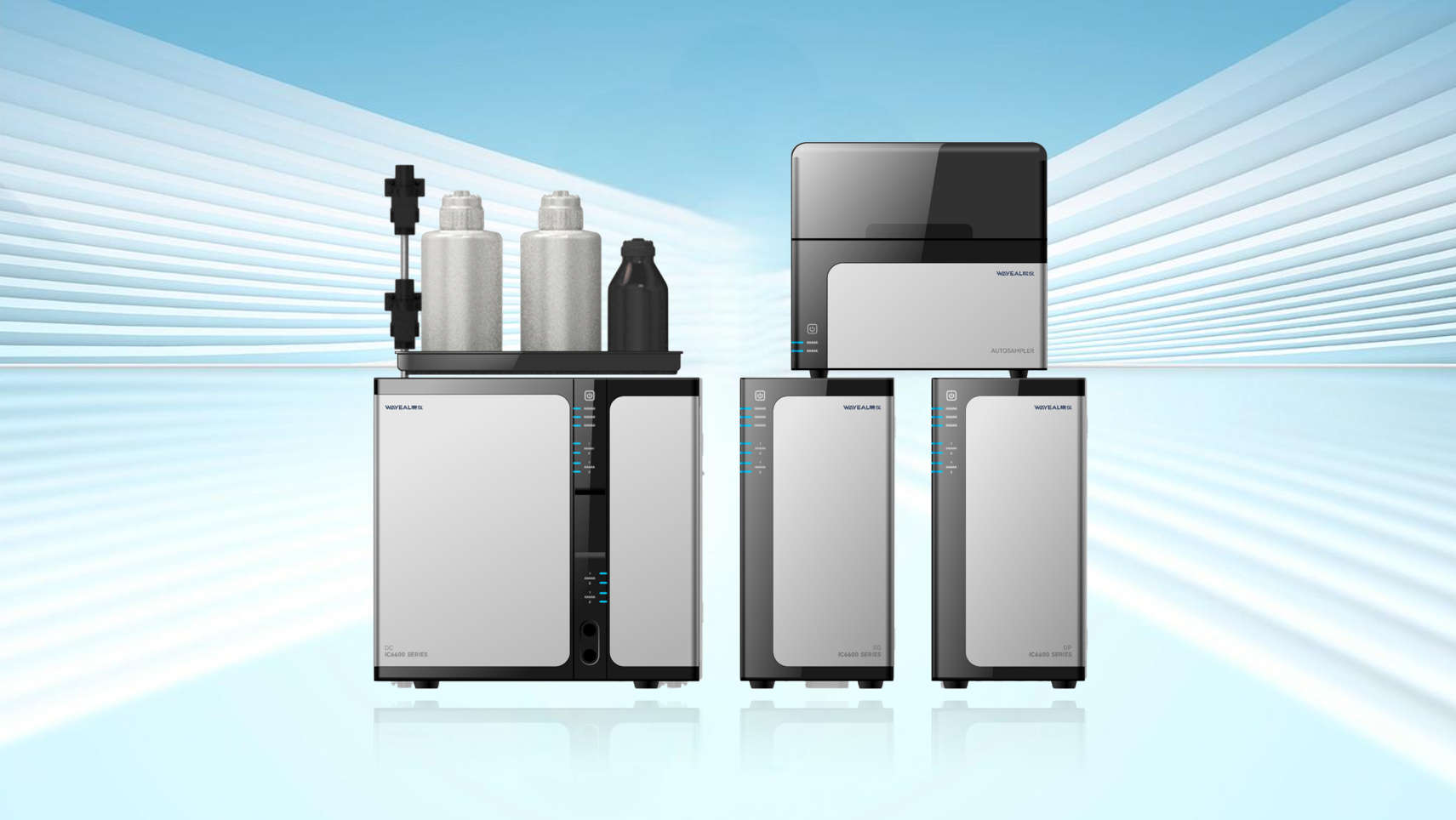

儀表單元主要由皖儀IC 6600離子色譜系統組成，具有高壓色譜泵，淋洗液發生器，柱溫箱，抑制器，電導檢測器等設備，可實現雙流路陰陽離子的抑制電導法檢測。

其他：機柜下部可存放超純水水桶、冰箱、廢液桶等。廢液桶用于收集系統分析過程中產生的分析廢液和清洗廢液。色譜過程中產生的廢氣應通過管路排出到室外，避免氫氣和氧氣在屋內累積。同時包含GPRS通訊模塊和數據采集儀，可將儀表分析結果數據上傳至中心平臺。

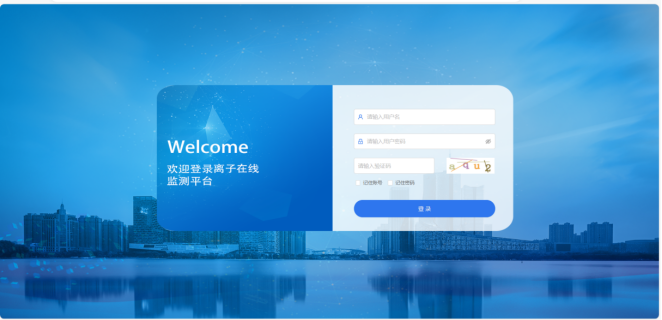

云平臺

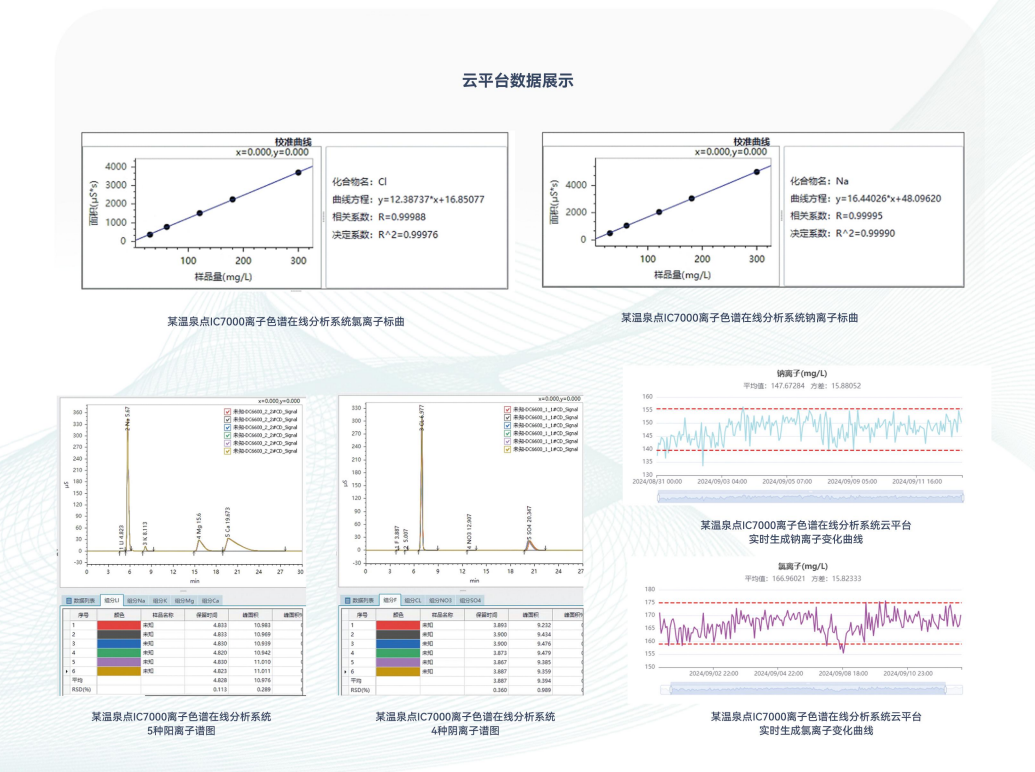

云平臺可以實時監控機柜的溫度、濕度、溫泉水溫、電導率值、測試離子濃度、并將各離子生成變化曲線；云平臺在零樣或質控樣異常時會實時給出相應的報警提示；云平臺可以關聯其他云平臺站點，獲取其他站點數據與本云平臺站點數據進行比較。
