01產品介紹:

建筑及基礎設施的低壓終端配電設計。它突破傳統斷路器僅被動斷電的局限,集成實時監測、遠程控制、主動防護、能耗管理四大核心能力,搭配安科瑞智慧用電管理云平臺，實現新型電力系統物聯網和對大數據深度挖掘分析,助力客戶實現用智能網關 智能斷路器 電更安全、更高效、更智慧目標。

02新型電力系統趨勢

2.1造成危害

電氣安全

用電負荷不斷增加,人體觸電事故,電氣火災隱患激增；

消防意識薄弱,往往重消輕防；

電能管理

用戶能效管理意識不斷提高,能源浪費居高不下；

管理難度大,成本高；

電力物聯網

物聯網技術日趨成熟,電力物聯網節點不斷拓展；

產品不斷集成化,小型化,低成本；

2.2方案優勢

智能

電壓、電流、功率、電能、漏電流、溫度、開關等狀態實時監測；

遠程和定時控制,手機APP控制開合,功率限定,整定電流自定義；

安全

過欠壓、過流過載、漏電、過溫、短路等多種保護功能；

當線路異常時,自動上報預警、報警和斷電,預防電氣火災事故；

開放

內置多重保護，主芯片失效，漏電流和過載等異常仍能保護動作;

支持多種主流協議,modbus-rtu,modbustcp,mqtt等；

支持多種擴展接口,485/4G/網口/Wifi等；

支持多種系統平臺,Android/IOS/Windows/Linux等；

便捷

一鍵本地組網,斷路器無需單獨編址；

斷路器間軟線連接,不受安裝位置限制；

斷路器APP一鍵掃碼調試,無需復雜建點；

03產品介紹

3.1產品參數

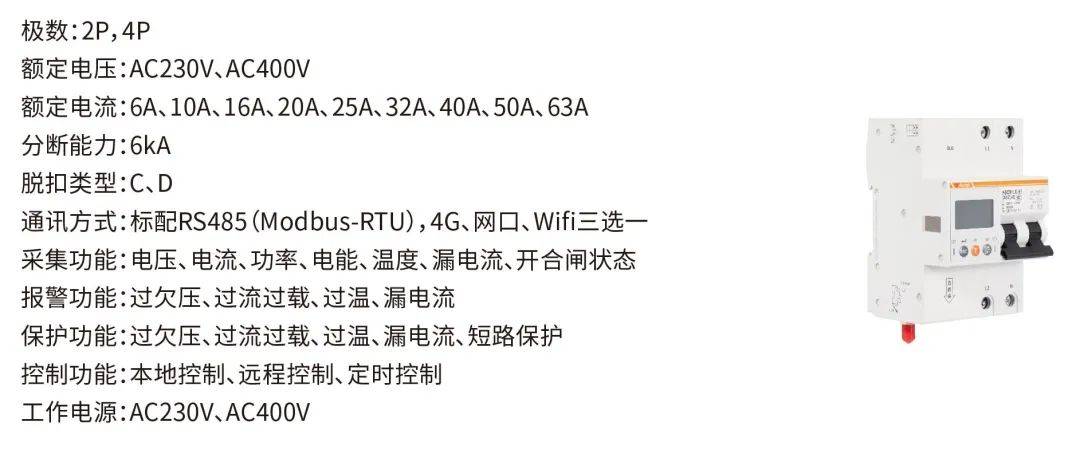

智能小型斷路器ASCB1-63

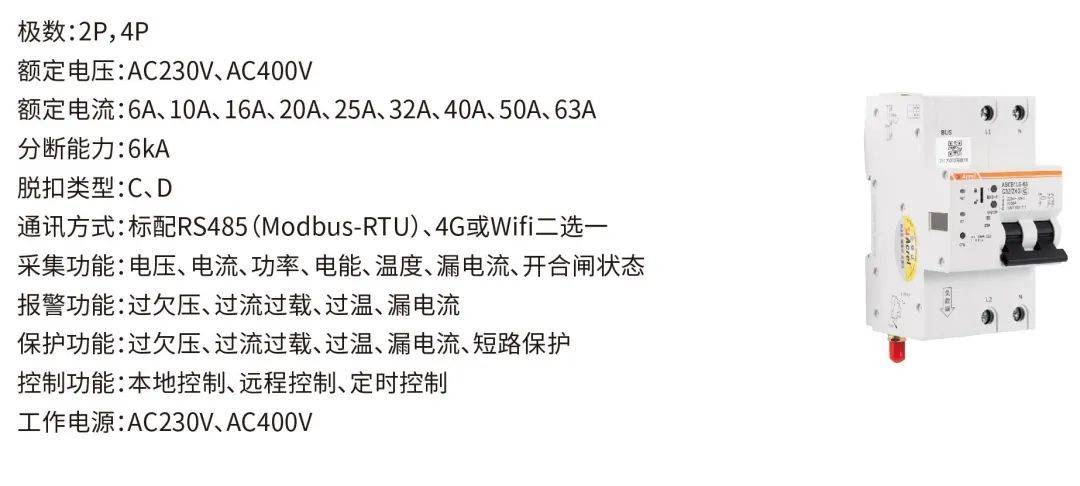

智能小型漏電斷路器ASCB1LE-63

智能網關ASCB1-MS

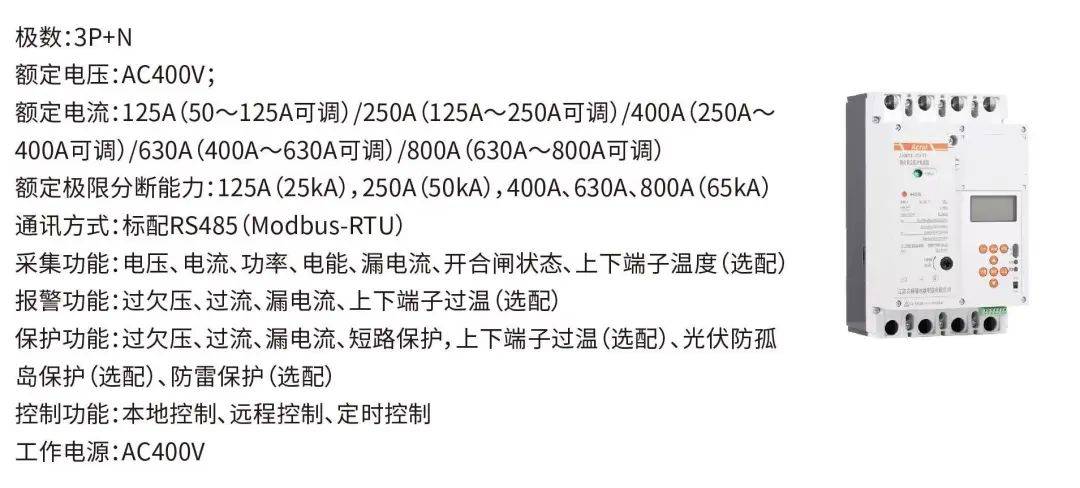

智能塑殼漏電斷路器ASCM2LE

智能小型漏電斷路器（網關一體）ASCB1LE-63/Z

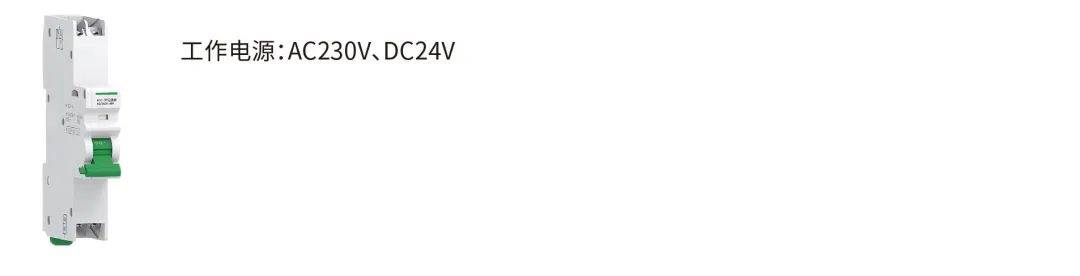

小型斷路器分勵輔助ASCB1-MX

智能小型漏電斷路器（網關一體帶顯示）ASCB1-63/ZL

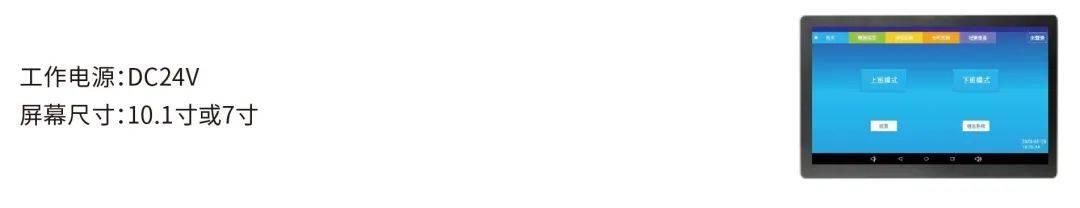

觸摸屏ASCB1-TP

3.2產品證書

04系統平臺介紹

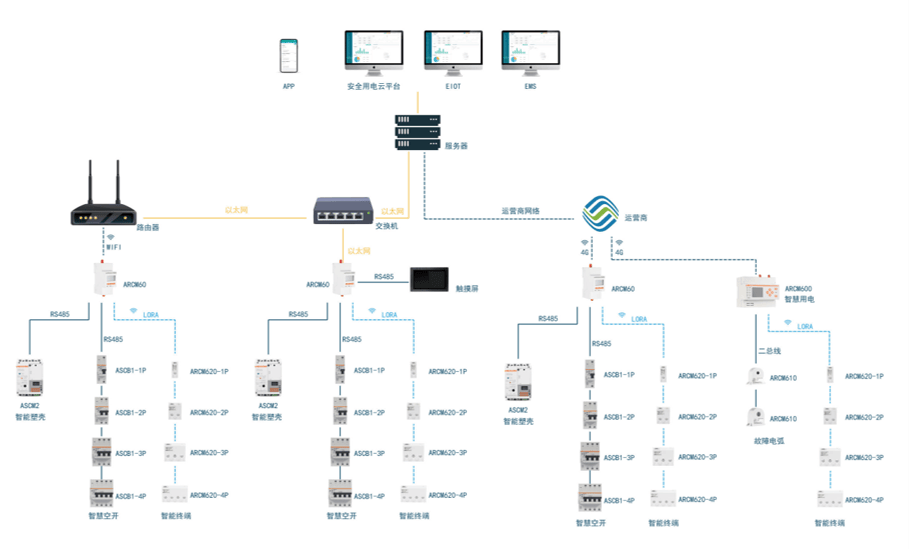

4.1系統架構

安科瑞安全用電云平臺是一款基于物聯網、云計算和大數據分析的用電管理、遠程智控解決方案，幫助用戶實現用電的遠程智能化管理和精細化管理，用戶僅需購買安科瑞智能斷路器，自行安裝后掃碼即可使用手機和電腦得到所需的數據服務。

Acrel-EIoT能源物聯網開放平臺是一套基于物聯網數據中臺，建立了上下行數據標準，為互聯網用戶提供能源物聯網數據服務的平臺。用戶在購買安科瑞智能微斷和智能網關后，自行安裝后掃碼即可使用手機和電腦得到所需的數據服務。

4.2IWEB版軟件介紹

項目概覽頁面

展示項目概況、設備狀態、設備報警信息、用能統計、報警統計等。并可根據客戶的行業特性，行業需求，經過培訓的工程或調試人員自行繪制客戶所需的駕駛艙頁面。

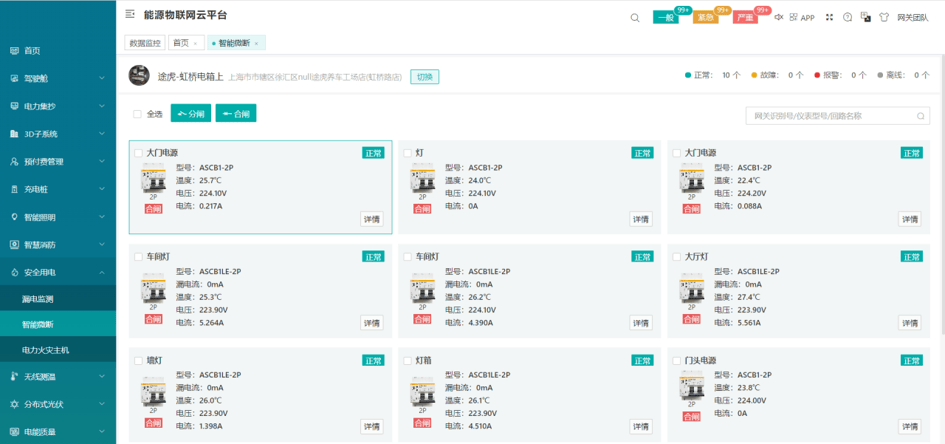

項目詳情頁面

展示項目下斷路器的狀態信息和運行情況，可以批量對斷路器進行分合閘操作。

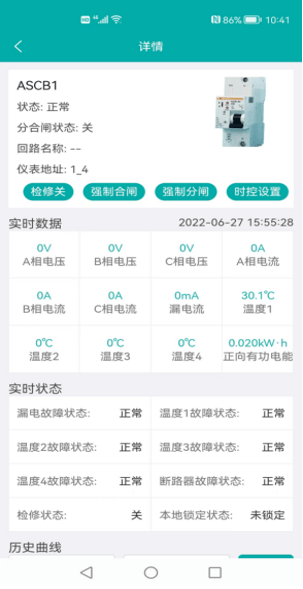

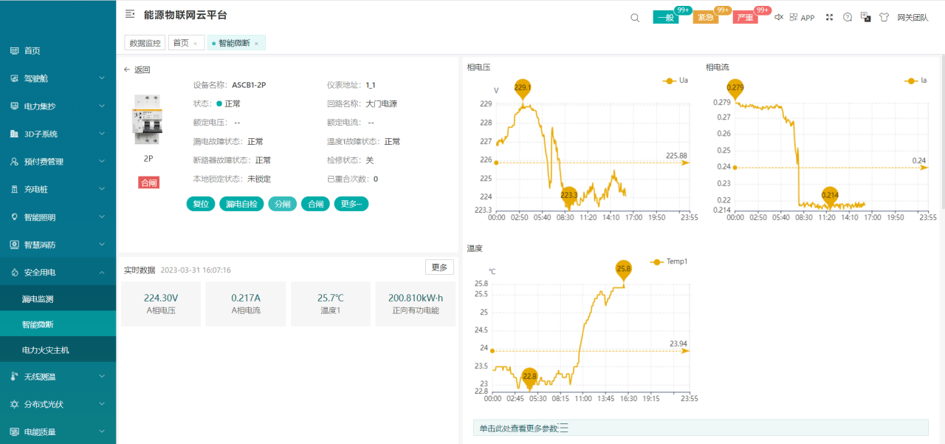

實時監控頁面

斷路器實時監控頁面展示設備的運行狀態、實時數據、各個電參量的歷史曲線、報警信息和控制日志。并支持用戶對斷路器進行復位、自檢、分合閘、檢修開關、強制分合閘等操作。

時控設置

用戶可以對斷路器進行時控設置，可選擇定時計劃和周期計劃。

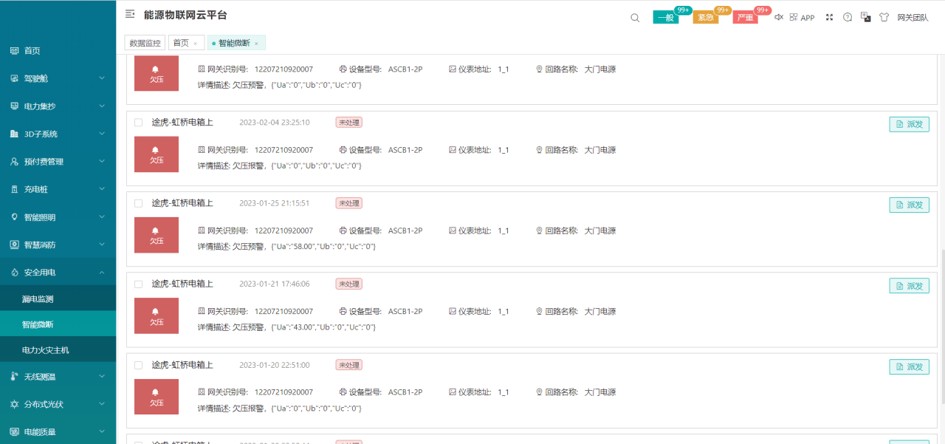

報警信息頁面

用戶可查看設備或者項目的對應報警。

05場景應用
