視頻引伸計是一款基于DIC技術的三維非接觸式視頻引伸計，引伸計測量頭可實現試樣加載過程的圖像采集，引伸計軟件完成對圖像的計算，并實時輸出測量的變形結果。選配全場測量模塊后即可實現全場位移和應變測量。

復合材料中高速三維非接觸應變測量?jī)x采用單目三維數字圖像相關技術（DIC），通過高速工業相機實時捕捉試樣表面散斑或標記點圖像，可同時測量三個方向（X、Y、Z）的位移和應變，適用于存在離面運動或復雜變形的場景，如彎曲、扭轉等，實現全場變形同步跟蹤?.

復合材料中高速三維非接觸應變測量?jī)x產品優勢

1.非接觸式測量

2.三維測量

3.不受試樣形狀限制：板狀、棒狀、片狀、線狀、薄膜

4.不受應變范圍限制，可測量應變范圍：0——1000%

5.不受應變方向限制：可同時實現軸向和橫向延伸率測量

6.嵌入式軟件，操作方便

7.滿足現有JJG762-2007 0.5級精度要求

三維中高速加載非接觸視頻引伸計技術參數：

1.型號：MX（3DC）-NR-500H

2.采樣頻率：227Hz

3.測量范圍：MV50mm/MV90mm/MV160mm/MV250mm/MV500mm

4.位移精度：MV50mm：0.5μm

MV90mm：1μm

MV160mm：1μm

MV250mm：1.5μm

MV500mm：2μm

5.符合標準：JJG762-2007 0.5級

6.跟蹤速度：5000mm/min

7.位移分辨率：0.1μm

8.位移線性度：0.5%

9.位移量程：MV50mm/MV90mm/MV160mm/MV250mm/MV500mm

10.試驗機控制器:視頻引伸計專用多功能控制器

11.適用場景：中高速加載

12.工作溫度：5-40℃

13.工作電壓：220V

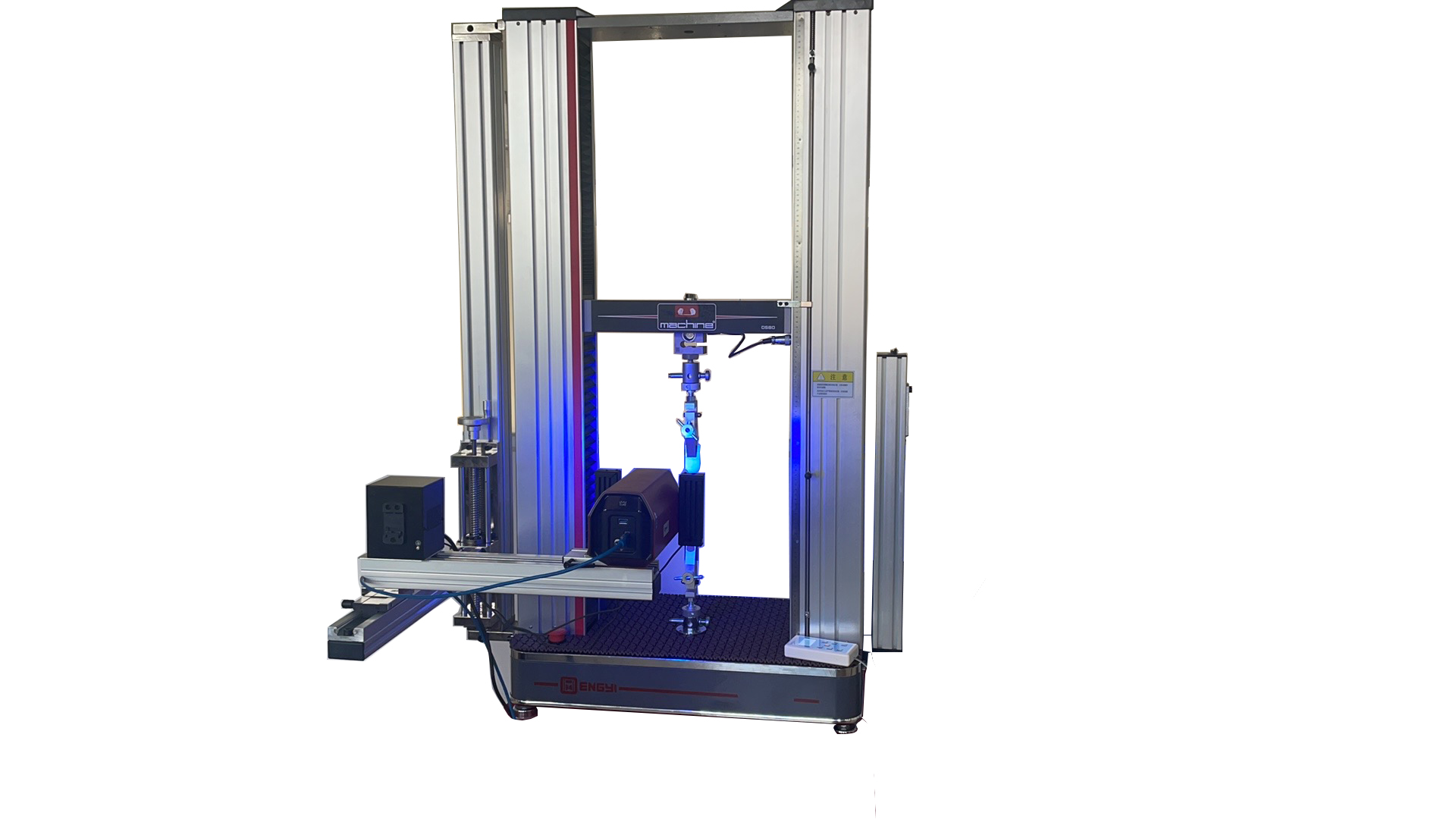

三維低速加載非接觸視頻引伸計拉力試驗機技術參數：

1. 產品規格：  MX-0580(SB)

2． 精度等級：  0.5級

3． 負荷：2.5N 5N 10N 20N 50N 100N 200N 500N 1000N 2000N   5000N（任選或多選）

4． 有效測力范圍：0.1/100-100;

5． 試驗力分辨率，負荷±500000碼；內外不分檔，且全程分辨率不變。

6. 位移分辨率：0.0001mm

7. 變形分辨率：0.0001mm

8． 有效試驗寬度：380mm

9． 有效試驗空間：800mm

10． 試驗速度:：0.001~500mm/min(任意調)

11 速度精度：示值的±0.5%以內；

12．位移測量精度：示值的±0.5%以內；

13．變形測量精度：示值的±0.5%以內；

14．應力控速率范圍： 0.005%～6％FS/S

15．應力控速率精度： 速率＜0.05％FS/S時，為設定值的±1%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；

16．應變控速率范圍： 0.002%～6％FS/S

17．應變控速率精度： 速率＜0.05％FS/S時，為設定值的±2%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；

18. 恒力/位移/變形測量范圍：0.5％～100FS

19．恒力/位移/變形測量精度：設定值＜10％FS時, 為設定值的±1%以內； 設定值≥10％FS時, 為設定值的±0.1%以內；

20．試臺升降裝置：快/慢兩種速度控制，可點動；

21．試臺安全裝置：電子限位保護

22．試臺返回：手動可以高速度返回試驗初始位置，自動可在試驗結束后自動返回；

23．試驗定時間自動停車,試驗定變形自動停車,試驗定負荷自動停車

24．超載保護：超過大負荷10%時自動保護；

25. 自動診斷功能，定時對測量系統、驅動系統進行過載、過壓、過流、超負荷等檢查，出現異常情況立即進行保護

26．電源功率： 750W

27．主機重量： 150kg

28. 電源電壓: 220V（單相）

29. 主機尺寸：680*400*1420mm

30.整機體積：0.98方，重：208KG
