在半導體顯示領域，Micro-LED 憑借高亮度、高對比度、快速響應等優勢，成為下一代顯示技術核心方向。但其產業化中，巨量轉印是關鍵瓶頸，彈性印章作為核心部件，其制程參數直接影響轉印效率與良率，對工業化生產至關重要。光學輪廓儀以高分辨率、三維成像及精準表征微觀結構的特性，在彈性印章制程參數研究中不可替代。光子灣科技的光學輪廓儀，能精準檢測彈性印章表面形貌、微觀力學性能等關鍵指標，提供可靠數據，為探究制程參數與轉印性能的關聯奠定技術基礎。

一、實驗材料與方法

采用彈性印章范德華力的巨量轉印

1. 彈性印章材料制備

本研究選用聚二甲基硅氧烷（PDMS）作為彈性印章的基礎材料，通過調整預聚物與固化劑的配比（質量比分別為 5:1、10:1、15:1），在不同固化溫度（60℃、80℃、100℃）和固化時間（2h、4h、6h）條件下制備系列彈性印章樣品。

2. 實驗設備與表征方法

采用旋轉涂布機將 PDMS 混合液均勻涂覆在硅基底上，經烘箱固化后脫模獲得彈性印章。利用光學輪廓儀對彈性印章的表面粗糙度、微結構尺寸進行表征；通過材料試驗機測試其彈性模量與硬度；借助高速攝像機記錄巨量轉印過程，統計轉印效率與缺陷率。

3. 巨量轉印實驗設計

以 4 英寸藍寶石襯底上生長的 Micro-LED 芯片（尺寸 10μm×10μm）為轉印對象，設置不同的印章與芯片接觸壓力（5kPa、10kPa、15kPa）、接觸時間（0.5s、1s、2s）以及剝離速度（50mm/s、100mm/s、200mm/s），開展多組對照實驗。

二、光學輪廓儀對彈性印章材料的表征

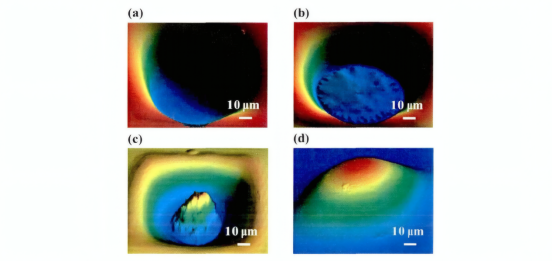

光學輪廓儀觀測光刻膠制成的彈性印章模板形貌

光學輪廓儀觀測顯示，光刻膠制成的彈性印章模板形貌主要有半橢球形（多數正常顯影）、截頭圓錐形（蝕刻至硅片基底）等，掩模圖案設計寬度越大，顯影效果越好。AFM測量 與 DMT 模型擬合表明，彈性模量在 130μm 寬度處大，在 335K（62℃）和 415K（142℃）時達峰值。PDMS 材料的化學和熱穩定性、良好光學透明性、低模量等特性，使其成為彈性印章的理想材料，適當?shù)墓袒瘲l件可保證印章既具有良好彈性變形能力，又能提供穩定黏附力，減少轉印過程中芯片脫落與損傷。

三、轉印工藝參數的優化分析

顯影工藝參數對彈性印章性能影響顯著：相同顯影時間下，顯影深度隨掩模圖案設計寬度增加而增加；相同掩模寬度下，顯影深度隨顯影時間增加而增加。顯影過程中垂直方向速率（約為水平方向的 1.37 倍）快于水平方向，重力和曝光時的固化作用是主要原因。巨量轉印中，剝離速率是控制粘附力的關鍵：快速剝離利于拾取，慢速利于釋放，施加剪切力可提高成功率。

四、彈性印章微觀結構與轉印效果的關聯

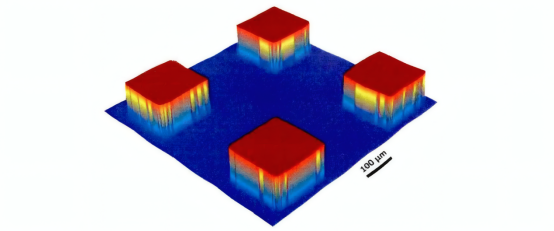

光學輪廓儀下彈性印章表面微柱的三維圖

光學輪廓儀三維成像分析顯示，微柱高寬比是影響轉印效果的關鍵參數：高寬比過高易導致轉印過程中微柱塌陷，過低則無法承受轉印壓力。微柱尺寸精度對轉印一致性影響顯著：所制造的彈性印章微柱頂面和底面寬度誤差可控制在 5% 以內，高度標準偏差較小，且微柱寬度與掩模圖案設計寬度的平均偏差相對穩定，基本與尺寸無關。

綜上研究，光學輪廓儀對光刻膠制成的彈性印章模板形貌進行了探索，半橢球形占大多數，截頭圓錐形是由于光刻膠被蝕刻完碰到硅片基底時而產生的。除這兩種形貌外，其他形貌均被視為失敗。得出結論：掩模圖案設計寬度越大，顯影的效果越好。在光學和半導體制造過程中，表面紋理和三維輪廓測量非常重要，就表面結構和粗糙度而言，微觀幾何形狀對器件的功能和耐用性具有重要影響。光子灣科技光學輪廓儀技術將助力 Micro-LED 等新興顯示技術優化與產業化，推動半導體顯示行業的技術革新。

光子灣3D光學輪廓儀

光子灣3D光學輪廓儀是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

 超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣光學輪廓儀以原位觀察與三維成像能力，為Micro-LED巨量轉印技術中彈性印章的關鍵制程參數研究提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動新能源領域技術升級的重要光學測量工具。
