Vickers單向閥的安裝和設計
威格士的直通、直角和板式單向閥是直動式的，Vickers單向閥用在液壓回路中僅允許一個方向油液自由流動。Vickers單向閥的圖形符號是一個彈簧加載的球和一個座。
Vickers單向閥能夠作為通過過濾器和冷卻器流量脈動的安全旁通閥，Vickers單向閥通過較高的彈簧設定值它們也能作為一種產生控制壓力的方法。
Vickers單向閥設計用于較大的流量而壓降很小，威格士單向閥閥座和閥芯淬火并經磨削，使用壽命長。Vickers單向閥能夠在閥芯上裝一個節流器堵頭，允許在Vickers單向閥的常閉位置有受限制的流量通過閥芯。因此Vickers單向閥一般用來控制主閥換向前的大型壓機中的減壓速度。
Vickers單向閥的安裝和設計

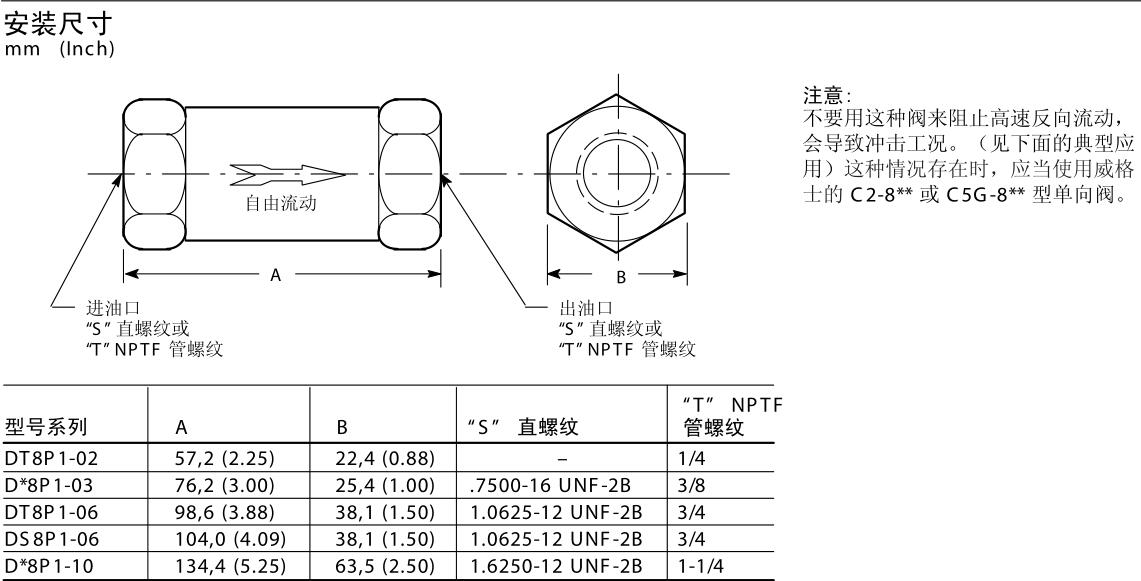

Vickers單向閥安裝尺寸及注意事項：
Vickers單向閥的安裝和設計
Vickers液控閥和Vickers直動閥一樣，允許一個方向上的自由流動，反方向阻止流動。但Vickers液控閥在控制壓力信號作用在閥的控制口時允許反向流動。Vickers液控閥的圖形符號如下圖所示。Vickers液控閥有很小的內泄，通常用來鎖定液壓缸，直至方向閥換向。
威格士也有SAE法蘭安裝的單向閥和ISO 4401-03 和 -05 vickers疊加式單向閥。法蘭安裝的型號在樣本 627 中給出。規格 03和 -05 疊加型分別在樣本 GB-C-2027 和GB-C-2022 中給出。
