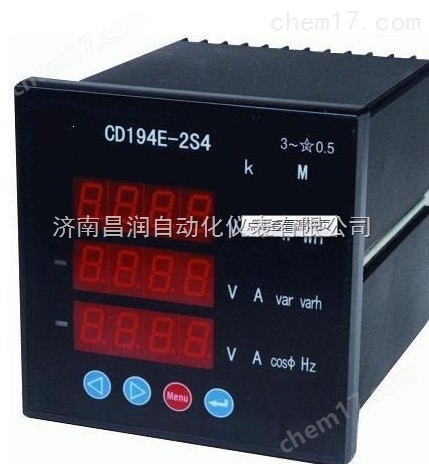

    測量全部三相電參量(三相電流、三相電壓、三相有功功率、合相有功功率、三相無功功率、合相無功功率、三相視在功率、合相視在功率、三相功率因數、合相功率因數、頻率)，有功電能、無功電能等。

    標配RS485接口，標準Modbus-rtu協議，提供上位機測試軟件，提供組態王軟件的工程示例程序。

    選配4路開關量輸入、4路開關是輸出、2路模擬量輸出模塊。

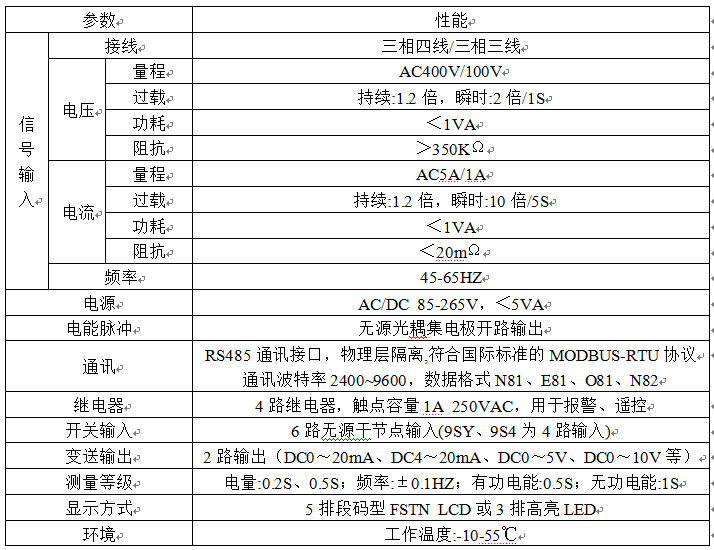

技術參數:



外形尺寸：

    此型號儀表有4種外形，面板尺寸為96X96，120X120兩種外形可選配開關量輸入，開關量輸出，變送輸出等功能模塊。

    面板尺寸：72X72mm、開孔尺寸：68X68mm、深度：90mm

    面板尺寸：80X80mm、開孔尺寸：76X76mm、深度：90mm

    面板尺寸：96X96mm、開孔尺寸：91X91mm、深度：80mm

    面板尺寸：120X120mm、開孔尺寸：111X111mm、深度：80mm


RS485通信模塊：

    RS458支持標準的Modbus-rtu協議命令：01H，02H，03H，04H，05H，0FH，10H。波特率：2400，4800，9600。數據格式：8位數據位，無校驗位，1位停止位;8位數據位，奇校驗，1位停止位;8位數據位，偶校驗，1位停止位;8位數據位，無校驗位，2位停止位。通信地址，波特率，數據格式可通過儀表菜單設置。全部的測量電參量、參數設置可通過RS485接口讀出，可與各種PLC，HMI，組態軟件組網。
 繼電器輸出，開關量輸入，變送模塊輸出，根據模塊數量，另外加錢！

 繼電器輸出模塊：
    zui多可選配4路繼電器，繼電器可工作于報警狀態或遙控狀態。當工作于報警狀態，繼電器于測量的電參量中一個相關聯，低于或高于設定的報警值則繼電器動作；當工作于遙控狀態，通過RS485接口，Modbus-rtu命令的05H,0FH,10H控制繼電器的動作。


開關量輸入模塊：

    zui多可選配6路開關量輸入，采用干結點電阻開關信號輸入方式，儀表內部配備+15V 的工作電源，無需外部供電，可用于監測如故障報警節點、分合閘狀態、手車位置、電容補償柜電容投入狀態等，狀態信息可以通過通訊接口遠傳至智能監控系統等，配合遙控/報警繼電器功能可方便實現自動分合閘。開關量輸入監測的狀態可設置為繼電器輸出動作的條件，實現一些閉鎖、互鎖等功能。


變送輸出模塊：

    zui多提供2路模擬量變送輸出功能，每一路都可選擇26個電參量中的任何一個作為變送輸出項，通過儀表本身的變送輸出功能，實現電參量的模擬量變送輸出功能(0~20mA、4~20mA、0~10~20mA或4~12~20mA)，其數量對應關系可任意設置。


接線圖:
