概述：
      DSRB-2變壓器繞組變形測試儀用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等*變形現象，這樣將嚴重影響變壓器的安全運行。按國家電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。

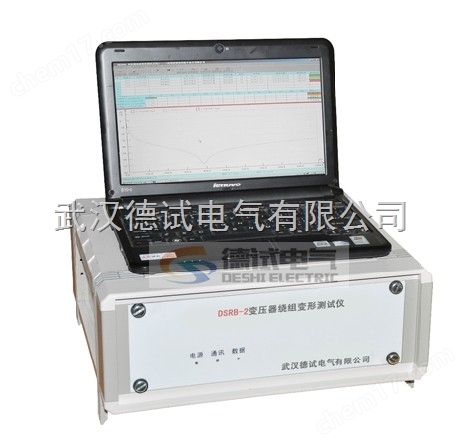

      DSRB-2變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是由信號生成及信號測量組成的黑匣子，分析部分由筆記本電腦完成，測量部分通過USB與筆記本電腦連接。
 主要特點：
1、不對變壓器進行吊罩、拆裝的情況下就可以進行測試；
2、使用目前zui為流行的掃頻法進行測量；
3、本儀器可以對6kV以上的變壓器進行測量；
4、采用分體式結構，測試主機與主控計算機之間采用USB連接，即插即用；
5、現場接線簡單、使用方便；
6、運行視窗操作系統，已鼠標點擊選擇為主，部分信息可手動輸入；
7、測量動態范圍寬：－100dB～20dB；
8、分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004。
主要技術指標：
1、測試主機與PC接口：USB接口。
2、每相測試僅需要一分鐘。
3、信號源：儀器自帶一個通道信號輸出作為掃頻的激勵信號；信號輸出為標準正弦波，信號輸出幅 度可以軟件調節，zui大幅度±10V，信號輸出阻抗為50Ω。
4、兩個采集通道，一個采集激勵信號，一個采集響應信號
5、采集通道輸入阻抗：1MΩ
6、外接彩色打印機
7、掃頻測量范圍：1k－2MHz
8、掃描方式：采用線形分布的掃頻測量方式
9、掃描頻率精度：信號源輸出正弦信號的頻率精度不大于0.01%
10、掃頻測量頻點：1k－2MHz，測量點數2000點
11、測量范圍：-100dB-20dB
12、采用Vittal原裝機箱
13、符合國家電力行業標準：DL/T911-2004
14、供電：AC220V±10%(50Hz)
15、環境溫度：-15℃~+50℃
16、相對濕度：10%~90%
