概述：

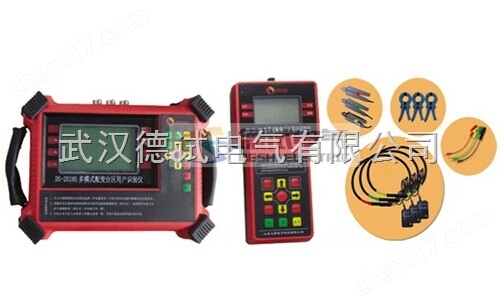

     用戶違章用電檢查儀由主機和分機共同組成。主機由載波信號收發電路、脈沖電流接收識別電路、主控制器及顯示屏等組成，一般安裝在臺區配變的低壓側（或配電盤、開關出口等）。分機安裝在低壓用戶側，由載波信號收發電路、脈沖電流發送電路、主控制器等組成。主機與分機的載波信號直接耦合到三相電力線路，分機發出的特定代碼的脈沖電流信號通過主機電流鉗接收并識別，即工作時先由分機發出一特定代碼的脈沖電流信號，主機端檢測到此脈沖電流信號，即可判定分機用戶所屬臺區及相線屬性，同時主機在對應相線發出電力載波信號對分機端進行身份確認，分機可以收到此判定信號并指示。若在某些測試現場由于電壓信號無法接入時（封閉的低壓開關柜等），只可使用電流鉗夾在低壓電纜相線上，分機與主機可采用先時鐘對時，根據主機接收到的特定脈沖電流的時間與分機所處用戶端發送脈沖電流的時間對用戶所屬臺變屬性進行確認，若臺變（開關）側主機收到該脈沖電流信號，則說明該用戶屬于此臺區配變。

主要特點：
1、儀器塑殼采用高分子抗沖擊工程塑料便攜式外箱，并具有良好的機械性能和一定防水功能,外形美觀，整機重量輕，方便現場使用。
2、主機與分機均采用大屏幕點陣式液晶顯示屏，全部簡體中文顯示，操作直觀簡便一目了然。
3、整機配置附件齊全，可滿足不同現場的多種需要。
4、多模識別方式，可準確判斷用戶所屬配變臺區或所屬用電電路分支（開關），識別準確度達到100％，信號強度高，傳輸距離遠。
5、主機與分機的配置數量靈活，由于主機與分機的號碼可以通過鍵盤隨意設定，從而實現復雜條件下的多臺配變（開關）供電區域的用戶識別。
6、主機與分機均具有記憶功能，一次設定好工作模式后，再次開機無需重新設定工作模式。
7、具有端口電壓與用戶端電壓及線路壓降同屏顯示功能，方便對比壓降，為合理調配平衡負荷提供參考。
8、主機、分機都具有誤接電源保護和報警提示功能，當220V電源被誤接380V時，電路會自動判斷并切斷內部電路，同時發出聲光報警提示。
9、主機工作電源兩種方式可選，當現場的配變出口無裸線（或不方便打開配電盤接線）無法接測試電壓線時，※可采用內置電源供電模式，仍可準確判斷。
10、主機主電路采用高速處理器具有*的數據處理能力和強大的存儲能力，可以存儲至少800組測試數據，并可隨時查閱，※并可以通過USB數據接口將存儲的數據結果導出。

主要技術指標：

1、載波頻率：127 kHz
2、傳輸速率：100 bps
3、工作電源：220V±15%  50Hz
4、主機功耗：≤8W
5、分機功耗：≤3W
6、脈沖電流：75A/100A/150A
7、電壓測量范圍及精度：175~265V   1%
8、識別準確度：*
9、環境溫度： -30℃~70℃
10、相對濕度： ≤90%
11、外廓尺寸：
主機：275×198×70 mm
分機：242×132×52 mm
12、總重量： 4.8 kg（標準配置）
