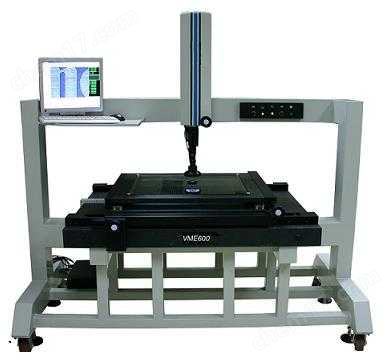

VMH系列 H型手動光學影像測量儀
具體成交價以合同協議為準
- 公司名稱 惠州智泰精密儀器有限公司
- 品牌
- 型號 VMH系列
- 產地
- 廠商性質 經銷商
- 更新時間 2018/5/14 9:00:00
- 訪問次數 555
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
影像測量儀 三坐標測量儀 硬度計 光學投影儀 3D打印機 逆向工程設備 超聲波儀器 RoHs熒光分析儀 白光干涉儀工具顯微鏡 X-Ray無損探傷儀 、CNC加工中心 等
基本信息
品牌: | 3DFAMILY | 型號: | VMH500 | 操作方式: | 半手動 |
功能: | 二維測量 | 精度 : | 3μm | 軟件: | OVM |
其它型號: | VMH600 VMH700 |
產品特點
1、花崗石底座和立柱,機構*變形。
2、Z軸前置傳動系統,便利操作。
3、鏡頭:3DFAMILY-E型Step-Zoom定格卡位鏡頭,結合軟件在固定倍率下無需線性校正。
4、隨機附有自行研發的多用途校正片,不但可以進行教學演練還可以進行精度校正。
5、OVM半自動測量軟件。
2、Z軸前置傳動系統,便利操作。
3、鏡頭:3DFAMILY-E型Step-Zoom定格卡位鏡頭,結合軟件在固定倍率下無需線性校正。
4、隨機附有自行研發的多用途校正片,不但可以進行教學演練還可以進行精度校正。
5、OVM半自動測量軟件。
技術參數
具體型號 | VMH500 |
(X/Y/Z軸)量測行程 | 500*400*200 |
全機尺寸 | 1160*800*1650 |
機臺底座和立柱材料 | 高精度花崗石 |
CCD | 41萬像素3DFAMILY-E彩色 |
X,Y軸量測精度 | (3+L/200)μm |
放大倍率 | Step Zoom光學放大率:0.7-4.5X,影像放大率:28-180X |
光學尺解析度 | 1μm |
重復性 | 2μm |
操作方式 | 手動 |
電源供給 | 110/220V |
合適溫度,濕度 | 溫度:19°-24°,濕度:45%-75% |
保修期 | 1年 |
應用領域
手機配件、家電制品、連接器、機械配件、精密夾冶煉具、電腦周邊行業、精密沖壓件等。
附件
鏡頭、CCD、LED冷光源、探針等。
