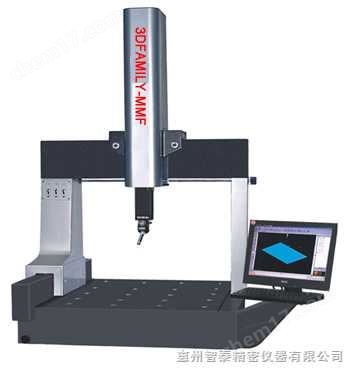

FMM564系列 手動三坐標測量機
具體成交價以合同協議為準
- 公司名稱 惠州智泰精密儀器有限公司
- 品牌
- 型號 FMM564系列
- 產地 深圳
- 廠商性質 經銷商
- 更新時間 2018/5/14 9:00:00
- 訪問次數 488
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
影像測量儀 三坐標測量儀 硬度計 光學投影儀 3D打印機 逆向工程設備 超聲波儀器 RoHs熒光分析儀 白光干涉儀工具顯微鏡 X-Ray無損探傷儀 、CNC加工中心 等
基本信息
品牌: | 3DFAMILY | 型號: | MMF564 | 操作方式: | 手動 |
功能: | 三維測量 | 精度 : | 3.5μm | 軟件: | DMIS |
其它型號: | MMF786 |
產品特點
1、整機設計采用單邊活動橋式結構,該結構大幅降低了活動框架的重量,顯著提高了系統的運動性能,確保了測量精度及穩定性。
2、三軸導軌均采用高精密天然花崗巖,使三軸具有相同的溫度特性,保證測量過程中良好的溫度穩定性及剛性。
3、三軸導軌均采用自潔式預載荷高精度空氣軸承,使運動更平穩,導軌*受磨損。
4、長度測量系統采用英國 RENISHAW 的自粘開放式金屬光柵尺,使光柵尺與花崗巖基體的熱膨脹系數接近,從而提高設備的穩定性。
5、測量結果可以直接輸出成標準數據文檔(IGES或DXF),支持逆向工程。
2、三軸導軌均采用高精密天然花崗巖,使三軸具有相同的溫度特性,保證測量過程中良好的溫度穩定性及剛性。
3、三軸導軌均采用自潔式預載荷高精度空氣軸承,使運動更平穩,導軌*受磨損。
4、長度測量系統采用英國 RENISHAW 的自粘開放式金屬光柵尺,使光柵尺與花崗巖基體的熱膨脹系數接近,從而提高設備的穩定性。
5、測量結果可以直接輸出成標準數據文檔(IGES或DXF),支持逆向工程。
技術參數
型號 | MMF564 | |
行程mm | X-Axis | 500 |
Y-Axis | 600 | |
Z-Axis | 400 | |
光柵尺分辨率(μm) | 0.5 | |
精度指標/μm Accoracy1064-2000 | 3.5+L/300 | |
Z軸平衡 | 配重塊 | |
鎖緊系統 | 氣動鎖緊 | |
Dimension DxH | 930*1010*2180mm | |
機器重量 | 850kg | |
機器承量 | 500kg | |
壓縮空氣 | 0.4MPA(4kgf/cm2) | |
Air Consumption(normal cond.) | 40L/min | |
溫度/Temperature Specification | 20℃±2℃ |
應用領域
廣泛的應用于汽車、電子、五金、塑膠、模具等行業中,可以對工件的尺寸、形狀和形位公差進行精密檢測,從而完成零件檢測、外形測量、過程控制等任務。
附件
探針、控制器、加密鎖、測頭、測量軟件、校正球、計算機等
