YST-Y Y型過濾器
參考價 | ¥ 232 |
訂貨量 | ≥1 |
具體成交價以合同協議為準
- 公司名稱 冠龍閥門機械有限公司
- 品牌
- 型號 YST-Y
- 產地
- 廠商性質 生產廠家
- 更新時間 2015/11/13 22:47:11
- 訪問次數 823
產品標簽
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
冠龍閥門|對夾式蝶閥|法蘭式蝶閥|電動蝶閥|閘閥|軟密封閘閥|彈性座封閘閥|電動閘閥|止回閥|消聲止回閥|靜音止回閥|排氣閥|減壓閥|水力控制閥-全國統一服務熱線:021-60529333
概述:
Y型過濾器主要為Y型管體內裝園筒狀過濾網。拆下管蓋??汕宄参?,其目的為高層建筑、多層建筑或工廠內之給排水配 管中使用,曾裝置于減壓閥、泄壓閥、定水位閥或其它主要設備之進口端,便于清理什物以保護閥類或設備之正常使用。 Y型拉桿伸縮過濾器為Y型過濾器上加裝伸縮接頭,便于管路安裝和補償管路熱脹冷縮。
結構形式:
管體:鑄鐵;伸縮拉桿:鍍鋅螺桿;濾網:不銹鋼;止水膠圈:合成橡膠NBR
壓力等級:PN10、PN16;壓力試驗:1.1MPa、1.76MPa

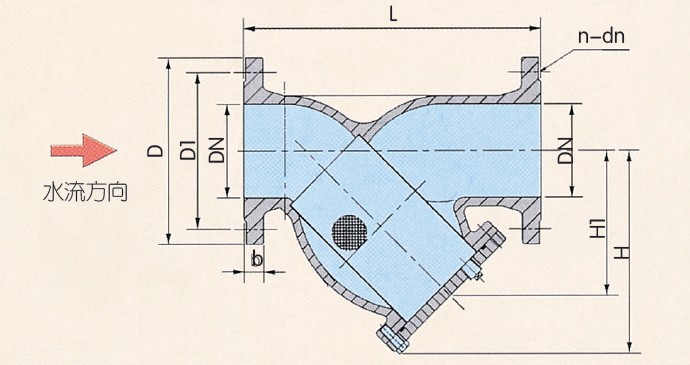

外型尺寸:
公稱通徑 | 產品代號 | L | 產品代號 | L1 | H1 | H | D | D1 | n-2Φd | b | ||||
1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | 1.0MPa | 1.6MPa | |||||||
50 | YST-0050 | 225 | YST-0050 | 300±12 | 100 | 145 | 165 | 165 | 125 | 125 | 4-19 | 4-19 | 20 | 20 |
65 | YST-0065 | 260 | YST-0065 | 340±15 | 120 | 170 | 185 | 185 | 145 | 145 | 4-19 | 4-19 | 20 | 20 |
80 | YST-0080 | 300 | YST-0080 | 380±15 | 145 | 205 | 200 | 200 | 160 | 160 | 8-19 | 8-19 | 22 | 22 |
100 | YST-0100 | 340 | YST-0100 | 430±15 | 165 | 235 | 220 | 220 | 180 | 180 | 8-19 | 8-19 | 24 | 24 |
125 | YST-0125 | 400 | YST-0125 | 500±15 | 197 | 272 | 250 | 250 | 210 | 210 | 8-19 | 8-19 | 16 | 26 |
150 | YST-0150 | 450 | YST-0150 | 559±15 | 230 | 320 | 285 | 285 | 240 | 240 | 8-23 | 8-23 | 26 | 26 |
200 | YST-0200 | 550 | YST-0200 | 675±25 | 320 | 440 | 340 | 340 | 295 | 295 | 8-23 | 12-23 | 26 | 30 |
250 | YST-0250 | 650 | YST-0250 | 775±25 | 370 | 510 | 395 | 405 | 350 | 355 | 12-23 | 12-28 | 26 | 32 |
300 | YST-0300 | 750 | YST-0300 | 900±25 | 450 | 620 | 445 | 460 | 400 | 410 | 12-23 | 12-28 | 28 | 32 |
350 | YST-0350 | 850 | YST-0350 | 1025±30 | 500 | 680 | 505 | 520 | 460 | 470 | 16-23 | 16-28 | 28 | 36 |
400 | YST-0400 | 950 | YST-0400 | 1150±30 | 570 | 728 | 565 | 580 | 515 | 525 | 16-28 | 16-31 | 32 | 38 |
450 | YST-0450 | 1050 | YST-0450 | 1275±30 | 632 | 810 | 615 | 640 | 565 | 585 | 20-28 | 20-31 | 25.5 | 30 |
500 | YST-0500 | 1150 | - | - | 666 | 863 | 670 | 715 | 620 | 650 | 20-28 | 20-34 | 26.5 | 31.5 |
600 | YST-0600 | 1350 | - | - | 815 | 1045 | 780 | 840 | 725 | 770 | 20-31 | 20-37 | 30 | 36 |
