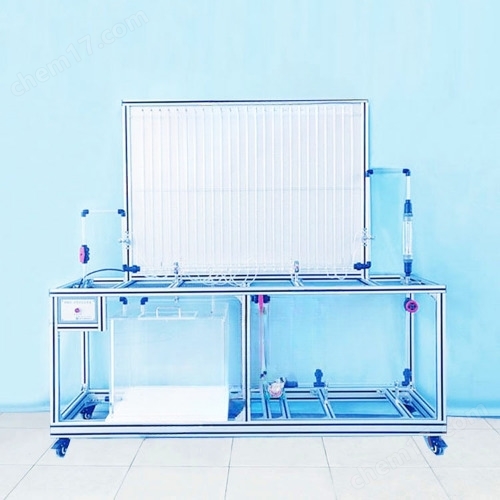

JY-HBNL 柏努利方程演示實驗裝置
- 公司名稱 上海甲央教學設備有限公司
- 品牌 其他品牌
- 型號 JY-HBNL
- 產地 上海
- 廠商性質 生產廠家
- 更新時間 2025/4/21 12:57:47
- 訪問次數 2570
聯系方式:楊先生13917995152 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
流體力學水力學實驗裝置、化工原理實驗裝置、化工單元實訓裝置、環境工程實驗裝置、傳熱及工程熱力學實驗裝置、采暖通風空調制冷實驗裝置、水文地質實驗裝置
應用領域 | 環保,石油,能源 |
---|
柏努利方程演示實驗裝置一.裝置功能
1.觀測動、靜、位壓頭隨管徑、位置、流量的變化情況,驗證連續性方程和柏努利方程。
2.定量考察流體流經收縮、擴大管段時,流體流速與管徑關系。
3.定量考察流體流經直管段時,流體阻力與流量關系。
4.定性觀察流體流經節流件、彎頭的壓損情況。
二.技術指標
1.常溫、常壓操作,壓力范圍:10~200mmH2O。
2.液體流量:100~600l/h。
3.裝置外形尺寸:1800×500×1800mm。
三.公用設施
水:裝置自帶貯水箱,實驗前用清潔水源灌注滿,實驗過程中可循環使用,實驗結束后排空即可。
電:電壓 AC220V,功率 0.5kW,標準單相三線制。每個實驗室需配置 1~2 個接地點(安全地及信號地)。
實驗物料:清潔自來水。
四.主要配置及參數
1.有機玻璃實驗直導管內徑D=14-30mm。
2.有機玻璃實驗逐漸增大和逐漸縮小導管內徑D=14-30mm。
3.有機玻璃U管壓差計(測點不能少于14個)、4個單管壓力計,1個畢托管。
4.不銹鋼低位槽≥490×400×500mm。
5.有機玻璃高位槽≥295×195×380mm。
6.靜音型潛水泵:功率100W,最大流量2m3/h。
7.液體轉子流量計:60~600l/h。
8.正泰電器:接觸器、開關、漏電保護空氣開關。
9.管路、管件及閥門均采用304不銹鋼材質,測控、電器設備在實驗臺架上。
10.304不銹鋼框架實驗臺(配腳輪均為萬向輪帶禁錮腳)。
