DH鐵路貫通地線產品簡介

     DH鐵路貫通地線（以下簡稱貫通地線）適用于鐵路綜合接地系統，該產品是將鐵路沿線的牽引供電回流、電力供電、信號、通信及其他電子信息系統、各種設備連接在一起的接地導體，形成等電位連接，實現鐵路沿線設備的防電磁感應干擾、靜電干擾以及防雷電侵入等功能。該產品的合金外護套具有優良的耐腐蝕性能及環保性能，適宜于我國復雜的土壤環境中敷設使用。

      貫通地線是鐵路綜合接地中的一種形式，埋設于鐵路線路兩側電力電纜槽中（每側電力電纜槽各埋設一根貫通地線），鐵路線路兩側的信號、通信、電氣化、電力等專業的設備及其它金屬物，均與該綜合貫通地線連接，保證了鐵路各系統、各設備之間實現等電位連接。采用全線路統一接地的方式，即減少了不同設備、不同系統之間存在的電位差及可能造成的人身和設備的安全隱患，又減少了各專業設備單設地線對路基的穩定性造成的破壞。

      綜合貫通接地簡述鐵路接地工程是一項復雜的、綜合性的系統工程。接地的主要目的:保證人身安全,保證設備安全。綜合性表現在該系統提供了沿線建筑物、構筑物的防雷接地、強弱電設備的工作接地、保護接地、防過電壓接地、防靜電接地、屏蔽接地等,幾乎涵蓋了鐵路沿線一定范圍內。

1、DH鐵路貫通地線使用特性

1、貫通地線的使用環境溫度為－40℃～＋70℃，敷設溫度不低于－10℃。

2、貫通地線的允許彎曲半徑不小于貫通地線外徑的15倍。

2、貫通地線型號名稱規格表

3、技術參數

1、貫通地線中的導體采用GB/T3953規定的TR型軟圓銅線，軟圓銅線的體積電阻率不大于0.017241Ω.mm²/m（20℃），試驗方法符合GB/T3048.2-2007的規定。軟圓銅線的斷裂伸長率不小于25%,試驗方法符合GB/T4909.3-2009的規定。

2、導體的結構及外觀符合GB/T3956中第2種導體的規定，導體表面應光潔，無油污，無毛刺以及凸起或斷裂的單線。試驗方法應符合GB/T4909.2-2009的規定。

3、貫通地線的外護套應采用環保型金屬或合金材料，并應整體無縫緊密包覆在導體外，護套表面應光潔，無氧化現象。

4、貫通地線的結構尺寸

5、貫通地線的基本性能

4、貫通地線結構圖及實物圖

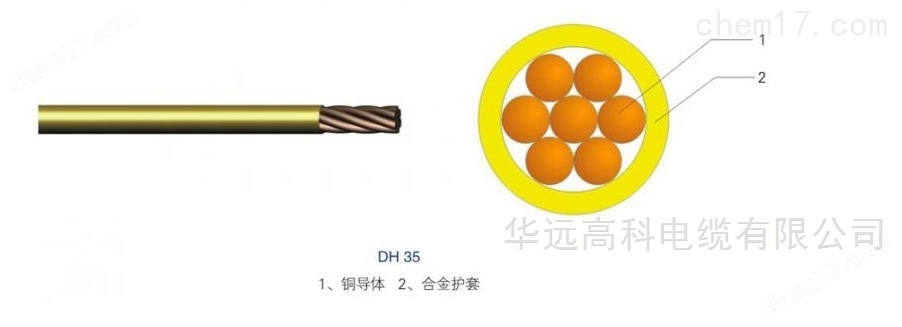

貫通地線結構圖

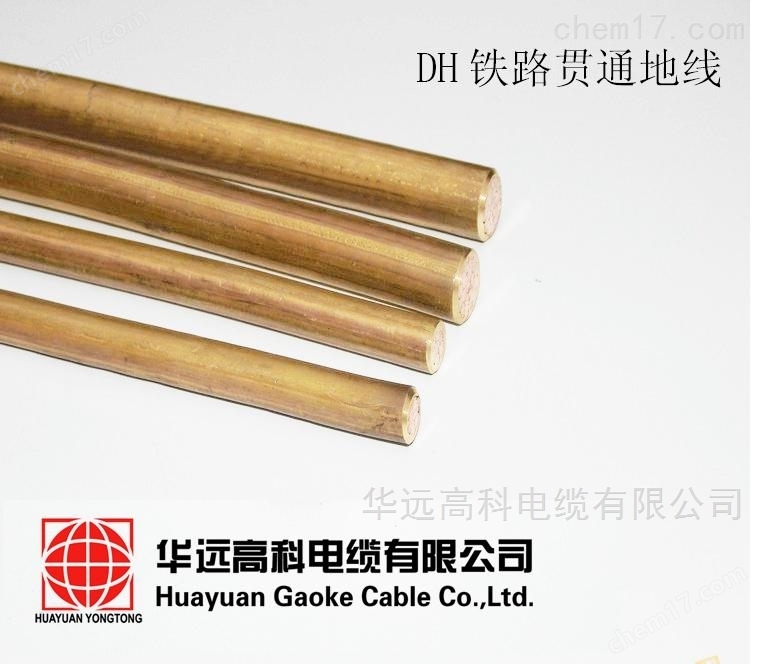

貫通地線實物圖
