柱上斷路器

斷路器是指能夠關合、承載和開斷正?；芈窏l件下的電流并能關合、在規定的時間內承載和開斷異?；芈窏l件下的電流的開關裝置。斷路器可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等的組合。

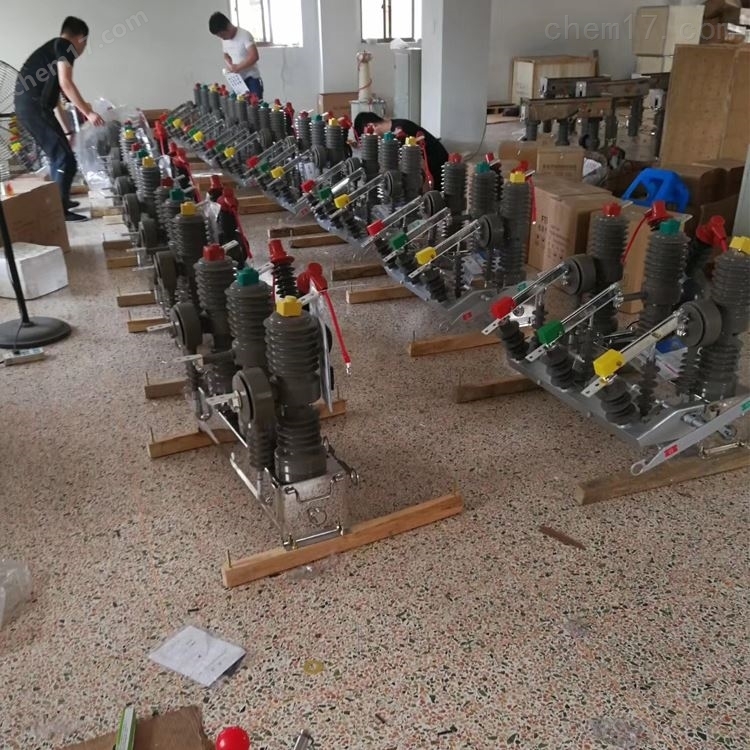

柱上斷路器是指在電桿上安裝和操作的斷路器，俗稱“看門狗”，它是一種可以在正常情況下切斷或接通線路，并在線路發生短路故障時，通過操作或繼電保護裝置的作用，將故障線路手動或自動切換的開關設備。斷路器與負荷開關的主要區別在于斷路器可用來開斷短路電流。柱上斷路器主要用于配電線路區間分段投切、控制、保護，能開斷、關合短路電流。

柱上斷路器按其所采用的滅弧介質，可分為油斷路器(基本淘汰)、六氟化硫(SF6)斷路器、真空斷路器。

原來配網工程中采用六氟化硫(SF6)斷路器與真空斷路器都較多，現在配電線路中斷路器主要采用戶外交流高壓智能真空斷路器，智能真空斷路器具備故障檢測功能、保護控制功能和通迅功能。一般安裝在10kV架空線路責任分界點，可實現自動切除、單相接地和自動隔離短路故障，是配電線路改造和配網自動化建設的理想產品。

智能真空斷路器可以手動操作、電動操作、遙控器操作及遠程主機操作。斷路器由本體、操作機構、控制器三部分組成(可內置隔離開關)。斷路器根據需要可配置CT(保護電流互感器)、ZCT(零序電流互感器)、u(電壓互感器)，作為控制器的檢出器。

真空斷路器根據絕絕緣材料有SF6絕緣真空斷路器與空氣絕緣真空斷路器。SF6絕緣真空斷路器采用真空滅弧，SF6絕緣，三相共箱式，采用彈簧操作機構，電流互感器可內置，電纜或端子出線，外側選配隔離裝置，吊式或坐式安裝?？諝饨^緣真空斷路器采用真空滅弧，空氣絕緣，三相固封極柱式，采用彈簧或永磁操作機構，電流互感器外置，端子出線，外側選配隔離裝置，坐式安裝。
