ZW32-12型戶外柱上高壓真空斷路器（以下簡稱斷路器）是額定電壓12KV、三相交流50HZ的戶外配電設備。主要用于配電網開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及礦工企業配電系統中作保護和控制之用，更適用于農村電網及頻繁操作的場所，特別適用于城網、農網改造的需要。
　　本安裝使用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安裝、使用維護的原理和方法等內容。
　　2、引用標準
　　GB1984-1989《交流高壓熔斷器》
　　GB/T11022-1999《高壓開關設備和控制設備標準的共用技術要求》
　　GB311.1-1997《高壓輸變電設備的絕緣配合》
　　CB3309-1989《高壓開關設備在常溫下的機械試驗》
　　DL403《10-35KV戶內高壓真空斷路器定貨技術條件》
　　3、使用的環境條件
　　a、海拔高度不超過2000米
　　b、周圍空氣溫度：-45℃～＋40℃
　　c、風速不大于35m/s
　　d、污穢等級：IV級
　　e、安裝場所：無易燃物、爆炸危險、化學腐蝕的場所
　　f、地震強度不超過8級
　　4、主要特點
　　1）斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒和爆炸危險、免維護、體積小、重量輕和使用壽命長等特點。
　　2）斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，適應于高溫潮濕地區使用。
　　3）三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣，具有耐高低溫、耐紫外線、耐老化的特點。
　　4）操作機構采用小型化彈簧操作機構，分合閘能耗低；機構傳動采用直動傳動方式，分合閘部件小，可靠性高。操作機構置于密封的機構箱中，解決了機構銹蝕的問題，提高了機構的可靠性。
　　5）斷路器的分合閘操作可采用手動或電動操作及遠方操作。可與控制器配套實現配電自動化，也可與重合器控制器配合組成重合器。
　　6）斷路器可以裝設二相或三相CT，供過電流自動脫扣保護和智能控制器進行信息分析。
　　7）斷路器重量100KG左右。

斷路器是指能夠關合、承載和開斷正?；芈窏l件下的電流并能關合、在規定的時間內承載和開斷異?；芈窏l件下的電流的開關裝置。斷路器可用來分配電能，不頻繁地啟動異步電動機，對電源線路及電動機等實行保護，當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路，其功能相當于熔斷器式開關與過欠熱繼電器等的組合。

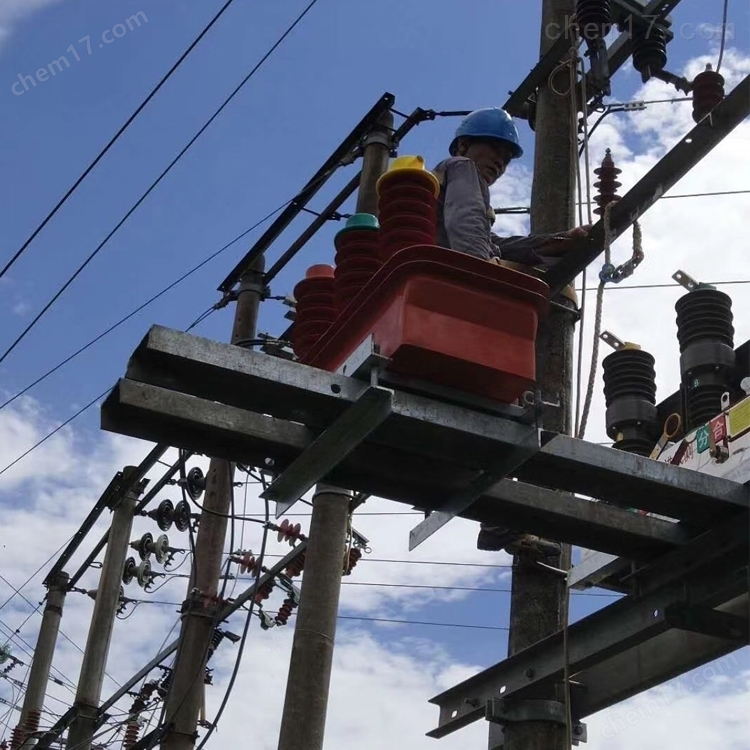

柱上斷路器是指在電桿上安裝和操作的斷路器，俗稱“看門狗”，它是一種可以在正常情況下切斷或接通線路，并在線路發生短路故障時，通過操作或繼電保護裝置的作用，將故障線路手動或自動切換的開關設備。斷路器與負荷開關的主要區別在于斷路器可用來開斷短路電流。柱上斷路器主要用于配電線路區間分段投切、控制、保護，能開斷、關合短路電流。

柱上斷路器按其所采用的滅弧介質，可分為油斷路器(基本淘汰)、六氟化硫(SF6)斷路器、真空斷路器。
