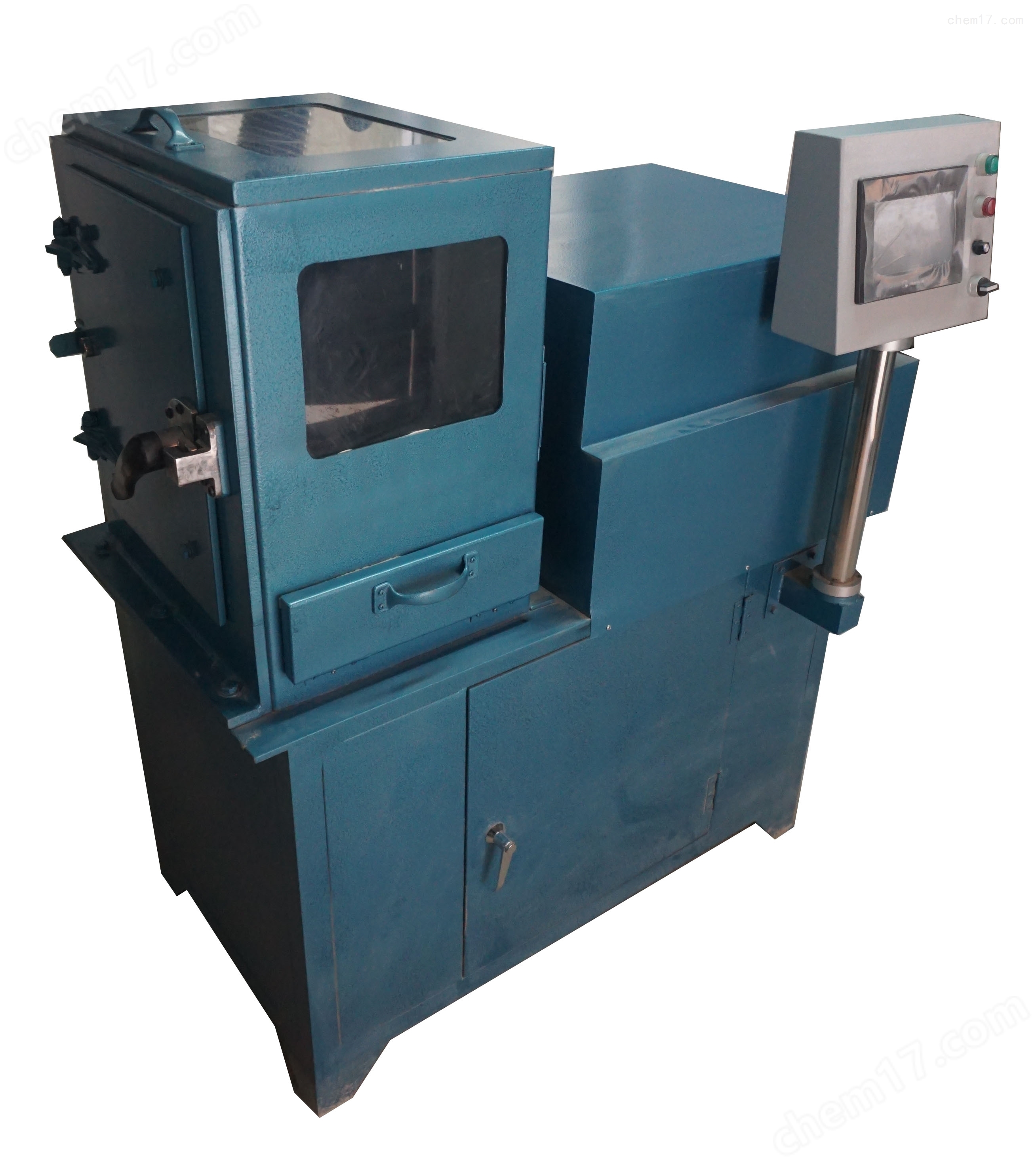

本裝置可以在笛卡爾坐標的三個方向移動，試塊（包括夾具）夾持系統可以在y方向的一定范圍進行移動；工作臺沿試件表面移動完成了在x方向的移動打磨；工作臺進給及后退完成了在z方向的移動。DRB-H3型混凝土剖面磨削機主要通過控制面板完成各種操作，也可以手動進行操作?？梢?span>0.01mm最小單位逐層將混凝土（或砂漿等其他脆性材料）試塊打磨成粉末，再通過粉末收集裝置收集混凝土粉末，或?qū)δハ髅媾臄z成像。

技術參數

1、適用圓形試塊和方形試塊等各種形狀試件

2、主磨輪直徑：?125mm  雙排碗磨輪上焊接20個特制磨快

3、針對混凝土優選磨輪粒度，混凝土粉末為中間值10微米正態分布

3、磨削總行程：160mm

4、磨削進給量：1mm/轉，通過百分刻度盤控制到0.01mm

5、可磨樣本規格：夾持7-125 mm不同尺寸試件

6、磨削形式：干磨

7、帶過載過熱自動保護裝置

8、帶開門自動關機功能

9、各種打磨參數可設定輸入操作

10、具有三種工作方式：編程全自動打磨；觸控面板控制操作打磨；手輪控制打磨。

產品特點

1、降噪設計。采用降噪電機、箱體密封、精密絲桿、厚箱體設計，凸邊設計等構造。

2、防塵設計。軸桿采用多片隨動機構密封，箱體門采用密封條密封。

3、安全設計。磨輪與電機軸桿雙重連接，箱體配置接近開關。

4、高精度取粉。磨輪進給控制到0.01 mm，沿試樣深度方向取粉。

5、無維修設計。耐磨絲桿設計

6、全自動設計。所有作業可編程完成。

7、多工作方式設計。編程全自動打磨；觸控面板控制操作打磨；手輪控制打磨。

8、標準粉末制備。采用30/40 粒度的主磨頭，制取中間值為10微米正態分布的混凝土粉末。

9、特別定制?？啥ㄖ茷榕_(tái)式或落地式；可定制電機；可定制多種供電方式。
