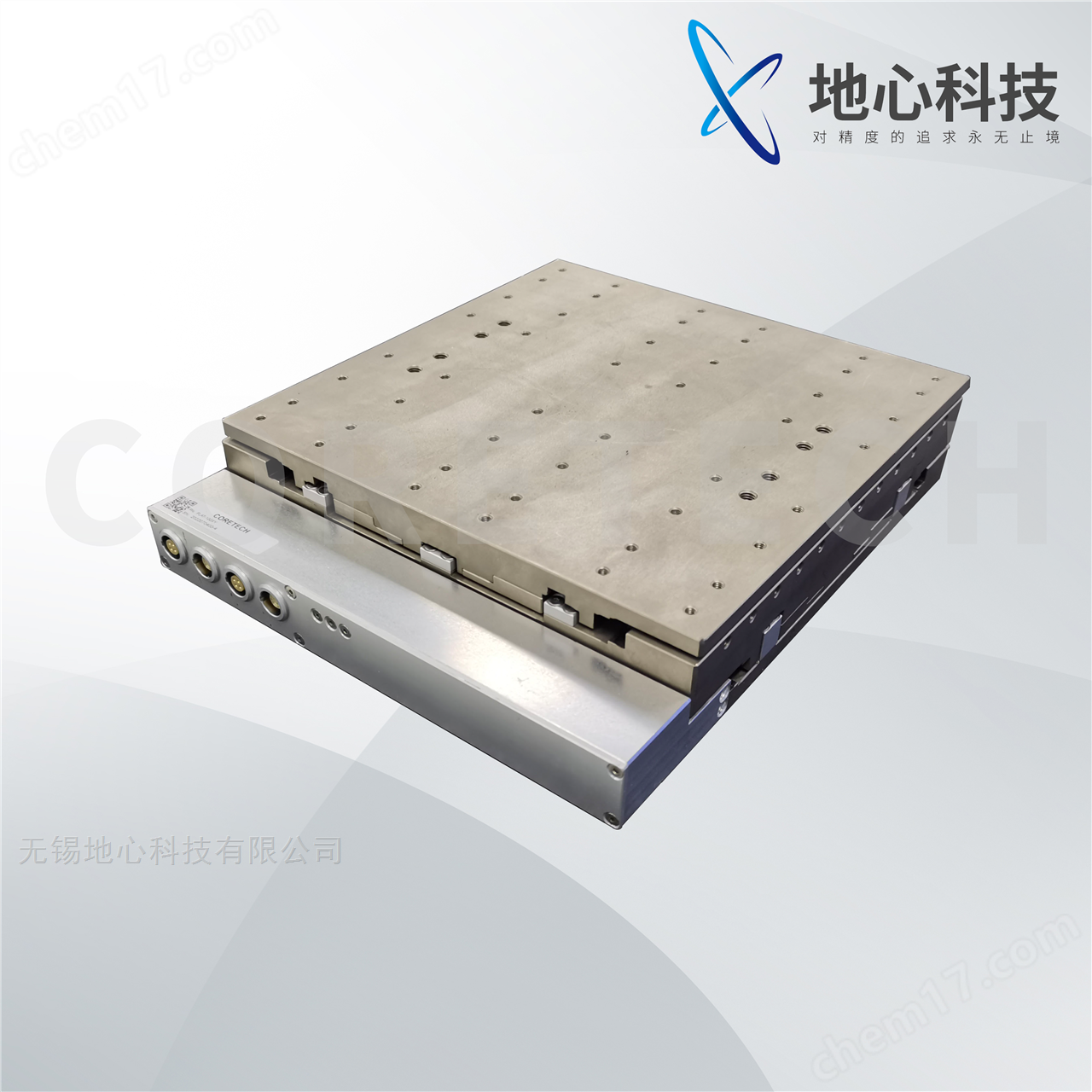

FLAT-XY系列是納米級定位精度的XY一體式運動平臺，直線電機驅動，采用交叉滾柱導軌，具備非常優秀的動態性能和定位精度，空載截止頻率可達100Hz以上。它采用XY一體式設計，具有低側面高度、阿貝誤差小的特點，XY行程可以根據客戶需求定制，可作為二維運動平臺單獨使用，也可以與VC60-5、ART130V-5升降臺或者RSML系列轉臺搭配使用，組成不同的多軸配置來滿足客戶應用。

FLAT-XY系列平臺雖然結構緊湊但是有較強的驅動能力，雙軸高度僅有45mm，速度可達500mm/s，空載加速度可達1g。配置線性放大器，帶隔振實驗室環境下，F(xiàn)LAT-XY系列平臺的在位穩定性3nm和最小步進量可以小于5nm，主要應用于通訊領域的光纖耦合、半導體領域的晶圓缺陷檢測、生物醫療領域的基因測序以及激光微納加工等，可以根據客戶的應用提供靈活的定制方案。

精巧的結構設計保證了FLAT-XY系列平臺出色的精度和動態性能，特別是在速度穩定性要求苛刻的應用中，它的優異性能得到了很好的體現，例如在掃描檢測應用中，要求直線軸勻速20mm/s，F(xiàn)LAT-XY系列平臺勻速段動態跟隨誤差<±100nm，能出色的完成項目任務。

FLAT-XY系列平臺最小步進和在位穩定性測試

5nm最小步進（ASH反饋選項，配置線性放大器）

<3nm在位穩定性（ASH反饋選項，配置線性放大器）

備注：

（1）適配-ASH反饋，線性放大器；

（2）空載，需配置相應功率的放大器；

（3）默認測試點位置為臺面上方25 mm，單軸指標，多軸系統的性能指標與實際載荷和工作點位置有關；

（4）其他行程可定制。
