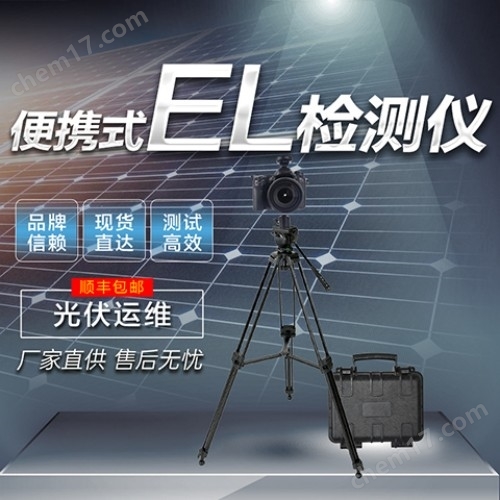

SW-EL5 德斯威光伏板隱裂快速測試儀器（el檢測）
| 參考價 | ￥299.00-￥45000.00 |
- 公司名稱 蘇州德斯威科技有限公司
- 品牌其他品牌
- 型號SW-EL5
- 所在地蘇州市
- 廠商性質生產廠家
- 更新時間2025/6/24 9:35:49
- 訪問次數 21
| SW-EL5 | 45000.00元 | 100 件可售 |
| 備品備件 | 299.00元 | 100 件可售 |
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
太陽能光伏設備、測量設備、光電設備的研發、生產、銷售；銷售：凈化設備、儀器儀表、絲綢制品、計算機軟硬件、通訊產品；電力工程、建筑安裝工程的設計和施工；光伏設備檢測服務；自營和代理各類商品及技術的進出口業務。
| 產地類別 | 國產 | 應用領域 | 能源 |
|---|
德斯威光伏板隱裂快速測試儀器（el檢測）是專為光伏組件制造與質量管控研發的高性能檢測設備，采用電致發光（EL）檢測技術，為光伏產業提供高效可靠的隱裂檢測解決方案。該設備通過高精度紅外成像系統，可快速識別電池片中的微裂紋、斷柵、焊接不良等缺陷，確保組件在出廠前的質量可靠性。
德斯威光伏板隱裂快速測試儀器（el檢測）采用模塊化設計理念，配備智能化圖像處理系統，能夠自動完成圖像采集、缺陷識別和數據分析全過程，顯著提升檢測效率。其緊湊型結構設計便于產線集成，支持在線式快速檢測，滿足現代化光伏制造的高通量需求。同時，設備具備良好的兼容性，可適配不同尺寸和類型的單晶、多晶光伏組件檢測。
在應用層面，該儀器不僅適用于光伏組件生產線的過程質量控制，還可用于電站運維中的組件健康狀態評估。其快速準確的檢測能力為光伏制造企業優化工藝參數、降低不良率提供了有力支持，同時也為終端用戶保障電站長期穩定運行提供了可靠的技術保障，是提升光伏產品品質的重要檢測工具。
產品優勢：
1、2400萬級高感紅外相機、圖像解析更清晰
2、全時暗光自動對焦模塊在夜晚測試具備更好的對焦性能
3、軟件控制相機與電源的同步測試無需多步操作上電與拍照
4、程控恒流電源現場檢測實現24小時不間斷測試
5、平板電腦可無線控制整套設備操作并查看檢測結果
6、專業級EL檢測APP軟件實現報告一體化生產模式
7、儲能電源現場檢測無需任何準備即可測試
8、三米碳纖維三腳架安裝后組件多角度測試更便捷
9、整機無線遠程操作測試，一人即可完成整個項目
10、三防拉桿箱攜帶運輸輕便安全
應用場景：
德斯威便攜式EL檢測儀SW-EL5專為光伏電站精細化檢測設計，適用于組件到貨驗收、安裝質量檢查及運維全周期缺陷診斷。在電站建設階段，可快速識別運輸損傷或安裝應力導致的微裂紋、斷柵等問題；日常運維中，能精準檢測PID衰減、焊接缺陷等隱性故障；特別適用于分布式屋頂項目及地形復雜的大型地面電站，幫助運維團隊快速定位低效組件。其高精度成像能力還可用于組件回收評估，為光伏資產全生命周期管理提供可靠依據。
SW-EL5標配規格參數：
模塊 | 配置 | 規格 |
相機模塊 | 像素 | 2476萬像素（高感） |
分辨率 | 6000x4000 | |
芯片 | 23.5x15.6mm、CMOS傳感器 | |
紅外芯片 | 鍺芯片 99.9%紅外折射率 | |
精度 | 0.5.0mm/pixel | |
檢測速度 | 0.1～30s可調 | |
弱電流測試 | 可在3A弱電流呈現清晰隱裂成像 | |
光屏蔽 | 燈光、月光、星光、室內輕微太陽光、300輻照度以下太陽光對測試無影響 | |
檢測面積 | 4000mm*3000mm | |
同步成像 | 1～2塊組件 | |
鏡頭 | 18mm廣角紅外鏡頭 | |
對焦模式 | 全時暗光自動對焦 | |
電池 | 980mah | |
內存卡 | 32GB | |
數據線 | 10cm | |
電源模塊 | 容量 | 10AH |
電芯 | 高性能離鋰電池 | |
輸出電流 | 8A | |
電流精度 | 0.1A | |
輸出電壓 | 70V | |
電壓精度 | 0.1V | |
負載功率 | 100W～600W；上限不高于700W | |
檢測數量 | 300～500塊光伏板 | |
控制面板 | LED數顯程控面板 | |
功能設置 | 延遲斷電功能 | |
程控模塊 | 軟件無線控制檢測上電 | |
穩態模塊 | 恒定電源輸出電流電壓不受電量大小變化 | |
電路保護 | 短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板 | |
上電線 | 10cm交流三孔輸入線 | |
直流線 | 5m直流輸出線、MC4端口對接組件 | |
電腦 | 平板電腦 | 64G 、10.5英寸 |
Wi-Fi | 2.4G | 內置2.4GWi-Fi無線控制模塊 |
4G | 高性能Wi-Fi控制器、150控制范圍 | |
軟件 | 檢測控制 | 無線控制：相機檢測 無線控制：EL電源測試 |
登陸設置 | 賬號+密碼 | |
相機控制 | 可調節相機曝光時間、ISO、光圈等 | |
電源控制 | 可控制電源長時通電、可控制電源延遲通斷電并同步拍照檢測 | |
條碼匹配 | 攝像頭、手動錄入 | |
水印 | 日期防偽水印 | |
缺陷標記 | 可在檢測圖標記對應缺陷位置 | |
缺陷分類 | 可將所檢測圖片安卓5個缺陷分類保存并管理 | |
項目管理 | 可對檢測圖像導出生成檢測報告 | |
PC | 電腦軟件 | 檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件 |
支架系統 | 檢測支架 | 1.5米鋁合金支架 |
檢測云臺 | 支架一體式安裝，360度旋轉 | |
定位模塊 | 檢測定位 | 十字激光定位儀，快速定位支架上后組件位置，可提高數倍檢測效率 |
使用環境 | 沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境 | |
質保售后 | 1年質保、24H響應、72H故障解決方案、備品備件協調 | |
SW-EL5配置清單：
序號 | 名稱 | SW-EL5 規格 | 數量 | 單位 |
1 | EL相機 | 2400萬紅外相機，全時暗光自動對焦，高感紅外 | 1 | 臺 |
2 | EL紅外鏡頭 | 18mm廣角紅外鏡頭；精度0.8mm | 1 | 臺 |
3 | 平板電腦 | 64G平板電腦 | 1 | 臺 |
4 | Wi-Fi傳輸模塊 | 內置2.4G Wi-Fi模塊 | 1 | 套 |
5 | Wi-Fi控制模塊 | 4G Wi-Fi軟件控制模塊；150米無線控制 | 1 | 套 |
6 | 數據線/充電器 | 標準 | 1 | 套 |
7 | 相機電池 | 標準 | 2 | 套 |
8 | 檢測支架 | 3m碳纖維三腳架 | 1 | 套 |
9 | 檢測云臺 | 720云臺 | 1 | 臺 |
10 | EL-DC智能移動電源 | 10AH儲能，70V，700W，恒流恒壓輸出，程控，續航300～500塊組件，APP軟件控制通斷電 | 1 | 臺 |
11 | 上電線 | 5米 | 1 | 根 |
12 | 檢測定位儀 | 十字鐳射激光定位，快速定位檢測組件位置 | 1 | 套 |
13 | 設備拉桿箱 | 專用三防儀器拉桿箱； | 1 | 套 |
14 | APP管理軟件 | 無線控制相機檢測；無線控制移動電源通斷電，條碼手動/視頻錄入并對應匹配檢測圖片，圖片水印防偽；缺陷手動標記，缺陷Ai標記，缺陷識別分類保存；項目管理；檢測報告導出word（圖片報告，定位報告）；圖像矯正；電站建模等功能 | 1 | 套 |
15 | windows軟件 | 檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件 | 1 | 套 |
* | (額外可選1) | 1500V組串電源(基礎款 可一次性36塊組件) | ||
* | (額外可選2) | 2.5米防紅外暗室 | ||
* | 適用場景 | 光伏電站安裝前測試；支架上組件測試 |
