繩卡連接楔形繩環立井提升容器

楔形繩環是立井提升容器與提升鋼絲繩連接的楔形連接裝置，它不但能通過雙面楔緊的方式牢固地夾住鋼絲繩使它不致從繩環中脫出，又可以保護鋼絲繩不受損壞。

將提升容器的保險鏈與吊環連接，提升容器的主拉桿穿在左右壁板之間，用連接銷軸穿過左右壁板和主拉桿，并擰緊固定螺栓；將連接螺栓全部涂上黃油，注意楔子楔背與鋼絲繩的接觸面不要涂油。

將楔形繩環與提升容器裝配到位后，利用絞車將提升鋼絲繩慢慢提起提升容器，此時檢查拉緊螺栓和楔子是否有松動，如果發生松動，則進行調試直到拉緊螺栓和楔子松動，并提升鋼絲繩和主拉桿的中心在一條直線上。

卸下繩環時，把容器提升到便于拆卸的位置，首先卸去鋼絲繩的固定繩卡和尾部夾緊裝置的固定螺栓以及保險鏈、主拉桿連接銷軸，并將拉緊螺栓卸去，將卸載螺栓擰入楔子的拉緊裝置，直到頂住楔子的上端面，用扳手?jǐn)Q卸載螺栓直到把楔子頂出去并脫離鋼絲繩即可。

維護與保養

繩卡連接楔形繩環立井提升容器

1、每天檢查繩環的所有連接螺栓是否有松動現象并擰緊。

2、每天檢查繩環的楔子是否有松動，提升鋼絲繩的連接是否可靠，不得產生滑動。

3、每年根據《煤礦安全規程》的要求進行- -次大修，檢查每個零件的完好情況;楔子楔背繩槽圓弧面的磨損不得超過2mm，主拉桿銷軸與壁板孔磨損后的間隙不得超過1.5nm,否則必須更換。

4、提升鋼絲繩不得有斷絲。

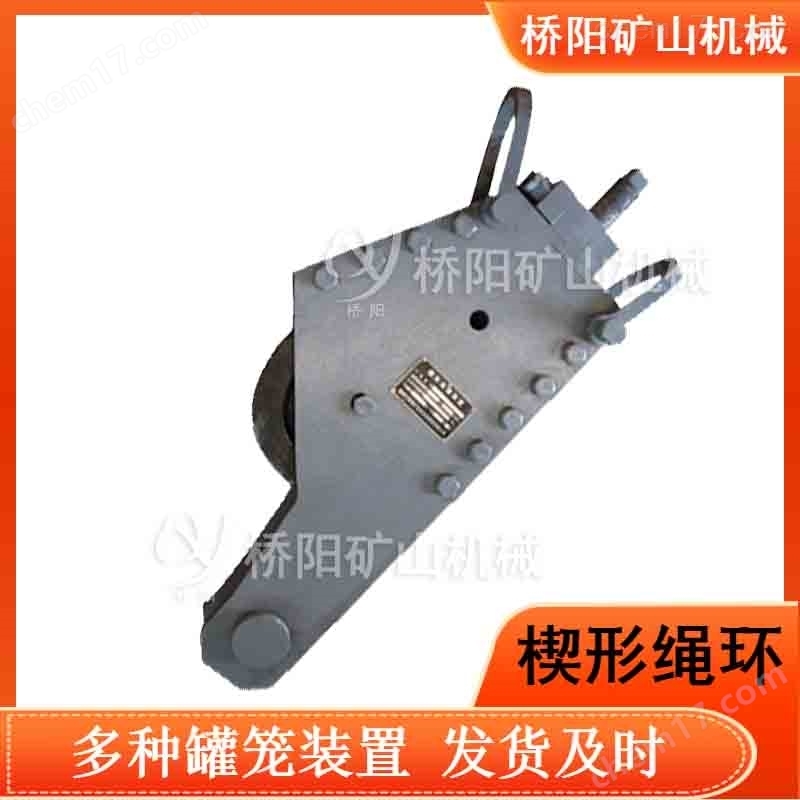

楔形繩環由楔子1;楔背2;保險鏈吊環3;左右壁板4;連接銷軸5;繩尾夾緊裝置6;楔子拉緊裝置7等組成。產品結構緊湊，重量輕，外形美觀，維修方便等優點;是目前礦山提升設備的重要組成部分。

2、工作原理

產品通過楔子、楔背夾緊鋼絲繩后，旋緊拉緊裝置，利用拉緊裝置向.上的拉力，楔子向上移動，利用楔子、楔背間的磨擦，夾緊鋼絲繩，由于提升繩的向上拉力，楔子繼續向上移動，直到自動鎖緊為止。

安裝與調試

1、首先檢查繩環的零件是否有無損壞，零件表面有無裂紋、劃傷和銹蝕，螺栓連接是否緊固，楔子在楔套中的移動是否靈活。

2、把容器提升到便于安裝的位置，停穩可靠。

3、將提升鋼絲繩從左右壁板中間穿過，繞過楔子，使鋼絲繩穿在楔子與楔背之間的繩槽中。將鋼絲繩尾部留有200mm- 300mm的余量后，將楔子向上推進直到不能移動為止，用鋼絲尾部夾緊裝置將鋼絲繩尾部夾緊。

4、將拉緊螺栓穿過楔子拉緊裝置并旋轉，使拉緊螺栓的頭部穿入楔子的方槽中，把螺母和墊圈從拉緊螺栓尾部擰上，并擰緊螺母直到楔子與楔背夾緊鋼絲繩，將鋼絲繩尾部與入繩口處的鋼絲繩用繩卡連接牢固。
