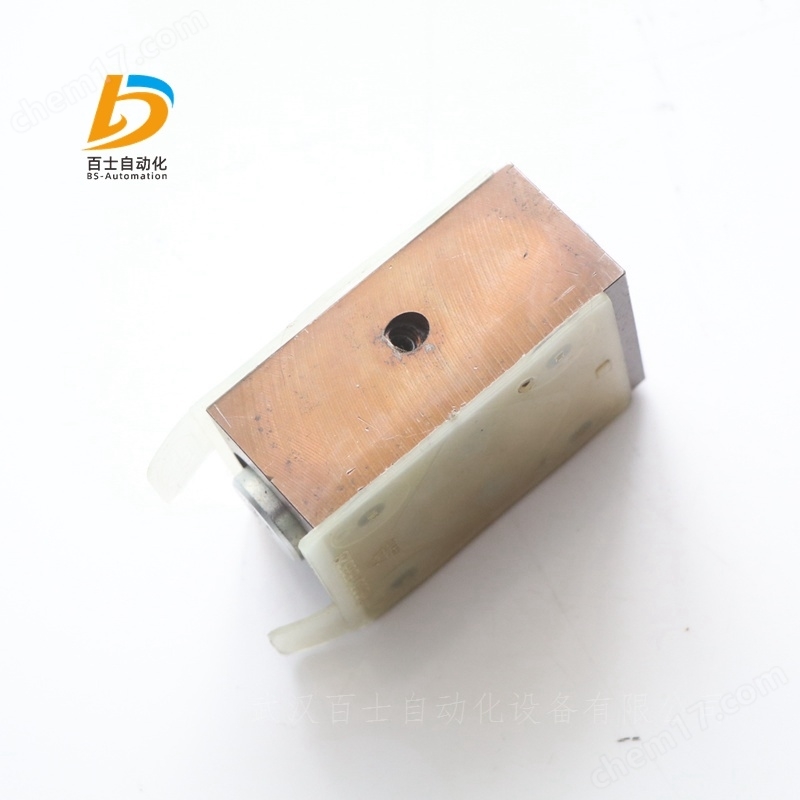

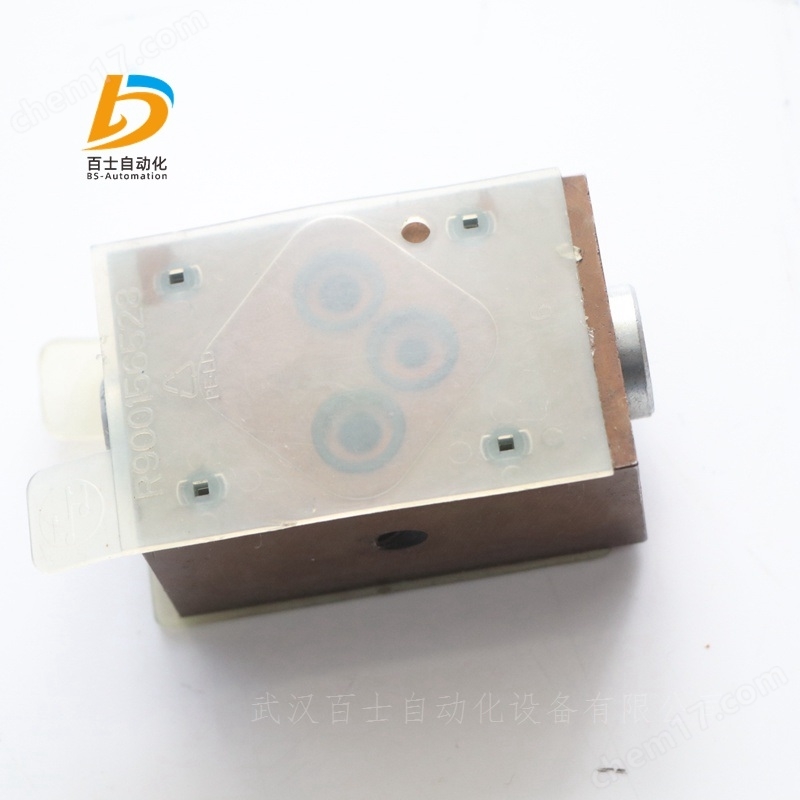

力士樂REXROTH過渡板

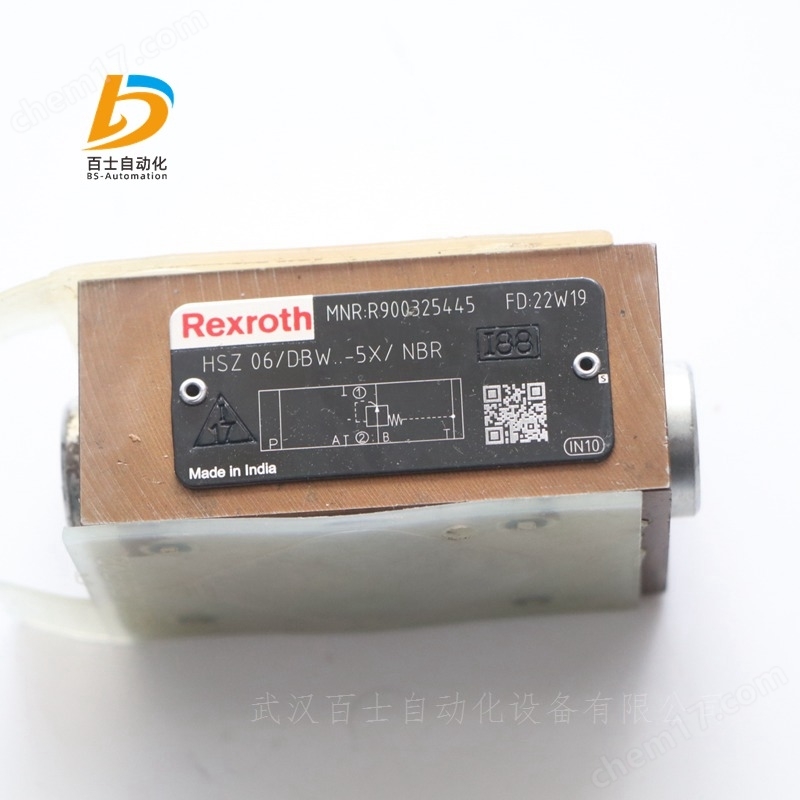

R900325445 HSZ06/DBW..-5X/NBR

力士樂REXROTH液壓元件：

力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。

力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。

力士樂REXROTH開/關閥：?jiǎn)蜗蜷y（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。

力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。

力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊

力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。

力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。

力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。

力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。

力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。

力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。

力士樂REXROTH節流控制

R901388124 2WFCE25S220L-1X/M/24A1

R901388124 2WFCE25S220L-10/M/24A1

規格 25，A → B，B → A，集成電子元件，24 V DC

高性能范圍內的工業液壓閥。可靠的油流控制，以命令值信號。由于內部活塞位置反饋，精度很高

滑閥

先導式操作

產品屬性

連接圖

ISO 7368-BB-08-2-A

產品系列 2WFC（E）

工作壓力[bar] 420

滑閥符號 A→B，B→A

連接類型 插裝閥

標稱流量[l/min] 220

尺寸 25

驅動類型 集成電子設備的電氣

端口數量 2.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 連接器，7極（6+PE）

電氣連接說明 符合EN 175201-804的連接器7極（6+PE）

連接性 模擬，命令值0…10 V

符合性說明 CE–電磁兼容性2014/30/EU

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.78

力士樂REXROTH比例節流閥

R901436213 2WFCE25S330L-1X/M/24A1

規格 25，A → B，B → A，集成電子元件，24 V DC

高性能范圍內的工業液壓閥。可靠的流量限制，在選定端口對命令值具有高響應行為。由于內部活塞位置反饋，精度很高。

滑閥

先導式操作

線性流動特性

產品屬性

連接圖 ISO 7368-BB-08-2-A

產品系列 2WFC（E）

工作壓力[bar] 420

滑閥符號 A–B，B–A

連接類型 插裝閥

標稱流量[l/min] 330

尺寸 25

驅動類型 集成電子設備的電氣

端口數量 2.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 連接器，7極（6+PE）

電氣連接說明 符合EN 175201-804的連接器7極（6+PE）

連接性 模擬，命令值0…10 V

符合性說明 CE–電磁兼容性2014/30/歐盟RoHS指令2011/65/歐盟REACH法規（EC）第1907/2006號

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 3.76

力士樂REXROTH比例插裝閥

R901388127 2WFCE32S320L-1X/M/24A1

R901388127 2WFCE32S320L-10/M/24A1

規格 32，A → B，B → A，集成電子元件，24 V DC

高性能范圍內的工業液壓閥?？煽康挠土骺刂?，以命令值信號。由于內部活塞位置反饋，精度很高

滑閥

先導式操作

產品屬性

連接圖 國際標準化組織7368-BC-09-2-A

產品系列 2WFC（E）

工作壓力[bar] 420

滑閥符號 A→B，B→A

連接類型 插裝閥

標稱流量[l/min] 320

尺寸 32

驅動類型 集成電子設備的電氣

端口數量 2.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 連接器，7極（6+PE）

電氣連接說明 符合EN 175201-804的連接器7極（6+PE）

連接性 模擬，命令值0…10 V

符合性說明 CE–電磁兼容性2014/30/EU

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 4.77

力士樂REXROTH比例節流閥

R901430250 2WFCE32S320L-1X/M/24G1

規格 32，A → B，B → A，集成電子元件，24 V DC

高性能范圍內的工業液壓閥?？煽康挠土骺刂疲悦钪敌盘?hào)。由于內部活塞位置反饋，精度很高

滑閥

先導式操作

產品屬性

連接圖 ISO 7368-BC-09-2-A

產品系列 2WFC（E）

工作壓力[bar] 420

滑閥符號 A→B，B→A

連接類型 插裝閥

標稱流量[l/min] 320

尺寸 32

驅動類型 集成電子設備的電氣

端口數量 2.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 連接器，12極（11+PE）

電氣連接說明 連接器12極（11+PE）符合EN 175201-804標準

連接性 模擬，指令值4…20mA

符合性說明 CE–電磁兼容性2014/30/EU

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 4.78

力士樂REXROTH比例節流閥

R901388128 2WFCE40S500L-1X/M/24A1

規格 40，A → B，B → A，集成電子元件，24 V DC

高性能范圍內的工業液壓閥?？煽康挠土骺刂?，以命令值信號。由于內部活塞位置反饋，精度很高

線性流動特性

滑閥

先導式操作

產品屬性

連接圖 ISO 7368-BD-10-2-A

產品系列 2WFC（E）

工作壓力[bar] 420

滑閥符號 A→B，B→A

連接類型 插裝閥

標稱流量[l/min] 500

尺寸 40

驅動類型 集成電子設備的電氣

端口數量 2.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 連接器，7極（6+PE）

電氣連接說明 符合EN 175201-804的連接器7極（6+PE）

連接性 模擬，命令值0…10 V

符合性說明 CE–電磁兼容性2014/30/EU

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 7.4

力士樂REXROTH比例插裝閥

R901451948 2WFC40S500L-1X/M/K4

規格 40，A → B，B → A，外接放大器，24 V DC

高性能范圍內的工業液壓閥。可靠的流量限制，在選定端口對命令值具有高響應行為。由于外部活塞位置反饋，精度很高。

滑閥

先導式操作

線性流動特性

產品屬性

連接圖 ISO  7368-BD-10-2-A

產品系列 2WFC（E）

工作壓力[bar] 420

滑閥符號 A–B，B–A

連接類型 插裝閥

標稱流量[l/min] 500

尺寸 40

驅動類型 帶外部電子設備的電氣

端口數量 2.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 3極連接器（2+PE）

電氣連接說明 符合DIN EN 175301-803的3極連接器（2+PE）

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 7.17

力士樂REXROTH比例插裝閥

R901430258 2WFCE40S500L-1X/M/24G1

規格 40，A → B，B → A，集成電子元件，24 V DC

高性能范圍內的工業液壓閥?？煽康挠土骺刂疲悦钪敌盘?hào)。由于內部活塞位置反饋，精度很高

滑閥

先導式操作

產品屬性

連接圖 ISO 7368-BD-10-2-A

產品系列 2WFC（E）

工作壓力[bar] 420

滑閥符號 A→B，B→A

連接類型 插裝閥

標稱流量[l/min] 500

尺寸 40

驅動類型 集成電子設備的電氣

端口數量 2.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 連接器，12極（11+PE）

電氣連接說明 連接器12極（11+PE）符合EN 175201-804標準

連接性 模擬，指令值4…20mA

符合性說明 CE–電磁兼容性2014/30/EU

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 7.42

力士樂REXROTH先導式比例方向插裝閥

R901388132 2WFCE50S1000L-1X/M/24A1

節流控制

規格 50，A → B，B → A，集成電子元件，24 V DC

高性能范圍內的工業液壓閥?？煽康牧髁肯拗疲谶x定端口對命令值具有高響應行為。由于內部活塞位置反饋，精度很高。

滑閥

先導式操作

線性流動特性

產品屬性

連接圖 ISO 7368-BE-11-2-A

產品系列 2WFC（E）

工作壓力[bar] 420

滑閥符號 A–B，B–A

連接類型 插裝閥

標稱流量[l/min] 1000

尺寸 50

驅動類型 集成電子設備的電氣

端口數量 2.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 連接器，7極（6+PE）

電氣連接說明 符合EN 175201-804的連接器7極（6+PE）

連接性 模擬，命令值0…10 V

符合性說明 CE–電磁兼容性2014/30/歐盟RoHS指令2011/65/歐盟REACH法規（EC）第1907/2006號

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 10

力士樂REXROTH比例節流閥

R901451944 2WFC32S320L-1X/M/K4

規格 32，A → B，B → A，外接放大器，24 V DC

高性能范圍內的工業液壓閥?？煽康牧髁肯拗疲谶x定端口對命令值具有高響應行為。由于外部活塞位置反饋，精度很高。

滑閥

先導式操作

線性流動特性

產品屬性

連接圖 ISO 7368-BC-09-2-A

產品系列 2WFC（E）

工作壓力[bar] 420

滑閥符號 A–B，B–A

連接類型 插裝閥

標稱流量[l/min] 320

尺寸 32

驅動類型 帶外部電子設備的電氣

端口數量 2.

切換位置數量 2.

電源電壓 24伏直流電

電氣連接器 3極連接器（2+PE）

電氣連接說明 符合EN 175301-803的3極連接器（2+PE）

液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC

密封 NBR

重量[kg] 4.54

力士樂REXROTH先導式比例方向插裝閥

FES

規格 25, 32, 40, 50, 63

組件系列 3X

大工作壓力 315 bar

溫度范圍  -20 … +80℃

大工作壓力  315bar

粘度范圍  15 … 380mm2/s

滯后  < 0.2%

響應靈敏度  < 0.1%

反向死區  < 0.15%

電壓類型  直流電壓

額定電流  1000mA

感應  6 ... 8mH

振蕩器頻率  2.5kHz

電氣位置測量系統  差動節流

油路塊安裝技術中的先導式二通比例節流閥

安裝尺寸符合 DIN ISO 7368

節流閥芯電動位置控制

可雙向流通

如果斷電或電纜中斷，節流閥芯將自動進入閥座位置，并阻止雙向流動

與一個壓力平衡閥一起可以應用于壓力補償式流量閉環控制

用于外部模擬電子元件

FES 型閥門為用于油路塊安裝的先導式兩通比例節流閥，用以提供連續流量控制。

技術設置：

閥門由四個主裝配件組成：

用于先導油連接且?guī)нB接面的蓋

帶節流閥芯的主閥

帶比例電磁鐵的先導控制閥

節流閥芯與控制值相關的位置控制，以及由此定義的節流孔開口。

流量取決于節流孔與節流閥芯的位置之間的 ?p 。

使用位置傳感器對節流閥芯位置的理論值進行記錄；在電子元件中對控制/理論值進行比較；準備并利用差值作為控制輸出，以修正節流閥芯相對比例電磁鐵和先導控制閥 的位置。

NG25、32、40 規格的區域與區域的面積比 ?=? 2 : 1，NG 50、63 規格的區域與區域的面積比 ?=? 1.6 : 1。

流動方向 A → B（連接 X 至 A）；

流動方向 B → A（連接 X 至 B）；

可能通過 X 供油的外部先導油。

當啟用斷開時，節流閥芯將移動到閥座位置，并以無漏油方式阻塞 A → B 的流向。閥芯密封件以無漏油方式將油口 B 密封連接到控制腔；對于內部先導供油，請注意通過先導控制閥從 X 泄漏到 Y 的油！

控制值為 0 V 或 4 mA 的節流閥芯位置已調節，而節流孔仍然位于正重疊位置。

比例電磁鐵克服彈簧移動先導閥芯，并打開從控制腔到 Y 的連接；在區域內 A 處的壓力和環形區域內 B 處的壓力的共同作用下，控制腔內減壓且節流閥芯向開口方向移動。

比例電磁鐵處流量降低；彈簧移動先導閥芯遠離比例電磁鐵，并打開從 X 到控制腔的連接；控制腔內壓力增大；區域處的壓力和彈簧力共同使節流閥芯向閉合方向移動

可與壓力補償器配合使用以提供壓力補償流量控制

一旦位置傳感器出現電源電壓故障或電纜中斷，集成電子元件會停止給線圈供電

控制油口 X 的壓力和彈簧力共同使閥芯移動到閥座位置，并阻塞 A → B 的流向。

一般功能：

打開節流閥芯功能：

（假設流量 A → B，且 A 連接到 X）

關閉節流閥芯功能：

（假設流量 A → B，且 A 連接到 X）

流量控制功能：

電源電壓故障：

注意；

電源電壓故障將導致控制軸突然停機。這一連接中產生的加速力可能導致機械損壞！

力士樂REXROTH三通型號的直動式比例減壓閥

3DREP(E) 6

規格 6

組件系列 2X

安裝位置  任意位置，好為水平

重量  2kg

溫度范圍  -20 … +80℃

建議粘度范圍  30 … 46

滯后  ≤ 5%

重復精度  ≤ 1%

響應靈敏度  ≤ 0.5%

反向死區  ≤ 1%

大工作壓力 100 bar

大流量 15 l/min

電壓類型  直流電壓

信號類型  模擬

用于控制壓力和流向的直動式比例閥

通過帶有中心螺紋和可拆卸線圈的比例電磁鐵進行操縱

用于底板安裝：孔圖按 ISO 4401

手動應急操作，可選

彈簧定中的控制滑板

帶集成電子元件 (OBE) 的型號 3DREPE

帶外部電子元件的型號 3DREP

三通減壓閥類型 3 DREP 6.. 由比例電磁鐵進行直動式操作。其將電氣輸入信號轉換為比例壓力輸出信號。比例電磁鐵是可控制的濕式插腳直流線圈，帶有對中螺紋和可拆卸線圈。這些線圈可選擇性地由外部控制電子元件（3DREP 型）或集成控制電子元件（3DREPE 型）進行控制。

設置：

閥門的基本構成包括：

帶連接面的殼體

控制閥芯，帶壓力測量閥芯

帶對中螺紋的線圈

可選集成控制電子元件

功能：

通過比例電磁鐵設置 A 或 B 中的壓力。壓力的大小取決于電流。線圈斷電后，控制閥芯 將通過壓縮彈簧保持在中心位置。油口 A 和 B 連接到 T，以便液壓油可以不受阻擋地流入油箱。通過為比例電磁鐵（例如線圈“a”）通電，壓力測量閥芯和控制閥芯 將向右移動。這樣將通過具有漸進流體特性的節流橫截面，打開從 P 到 B 及從 A 到 T 的連接。在通道 B 中形成的壓力通過壓力測量閥芯的表面作用于控制閥芯，抵抗線圈磁力。壓力測量閥芯受線圈“b”支撐。如果壓力超過線圈“a”上設置的值，將逆線圈磁力方向回推控制閥芯，并建立 B 與 T 的連接，直到重新達到調定壓力。

壓力與線圈電流成比例。當線圈關閉時，控制閥芯 在壓縮彈簧的作用下返回到中心位置?？蛇x手動應急操作元件可在線圈不通電的情況下移動控制閥芯。

注意：

意外激活手動應急操作元件可能會導致不受控制的機器運動！

帶兩個閥芯位置的閥門（型號 3DREP..A.. 或 3DREP..B..）：

基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，雙閥芯位置閥僅配有線圈“a” 或線圈“b”。它裝有保護塞來代替第二個比例電磁鐵。

注意：

不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。

控制值：

E 處的參考電位和 D 處的正控制值（或 12 ... 20 mA）導致 A 處產生壓力。

E 處的參考電位和 D 處的負控制值（或 12 ... 4 mA）導致 B 處產生壓力。

通過“b”側帶線圈的閥門（型號 A），E 處的參考電位和 D 處的正控制值（4 ... 20 mA）將導致 A 處產生壓力。

通過“a”側帶線圈的閥門（型號 B），E 處的參考電位和 D 處的正控制值（4 ... 20 mA）將導致 B 處產生壓力。

連接電纜：

推薦：

電纜長度不超過 25 m：型號 LiYCY 5 x 0.75 mm2

電纜長度不超過 50 m：型號 LiYCY 5 x 1.0 mm2

外徑 6.5 至 11 mm

在供電側將屏蔽連接到 PE。

德國力士樂REXROTH比例減壓閥訂貨號和型號：

R900494167 3DREP6C-1X/25A24NK4M

R900962045 3DREP6A-2X/45EG24N9K4/M

R900954417 3DREP6A-2X/25EG24K4/M

R901323921 3DREP6A-2X/45EG24NJK31/V

R900955887 3DREP6C-20/25EG24N9K4/M

R901227875 3DREP6C-21/25EG24N9K4/V-674

R900547100 3DREP6C-1X/25A24N9K4M

R900956100 3DREP6C-2X/16EG24N9K4/M

R900956101 3DREP6C-20=25EG24N9K4/M=00

R900956101 3DREP6C-21=25EG24N9K4/M=00

R900958788 3DREPE6C-21=25EG24N9K31/A1M=00

R900706205 3DREPE6C-21/45EG24N9K31/A1M

R900963713 3DREPE6C-2X/45EG24N9K31/A1V

R900925484 3DREPE6C-2X/25EG24N9K31/A1V

R900700593 3DREPE6C-2X/16EG24N9K31/A1V

R900958859 3DREPE6C-21=25EG24N9K31/F1M=00

R901418062 3DREPE6A-2X/16EG24N9K31/F1V

R900973965 3DREPE6C-2X=25EG24K31/F1M=00

R900930264 3DREPE6C-21=25EG24N9K31/A1V=00

R901051881 3DREPE6A-2X/45EG24N9K31/A1M

R900955784 3DREPE6C-2X/25EG24N9K31/A1M

R901076954 3DREPE6B-2X/25EG24N9K31/F1M

力士樂REXROTH比例減壓閥R900955887

減壓閥 3DREP6C-2X/25EG24N9K4/M

R900955887 3DREP6C-21/25EG24N9K4/M

公稱尺寸 6, , P → A，P → B / A → T，B → T, , 通過外部電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥。可靠地將壓力降至指令值信號。

滑閥

直接驅動

壓力調節范圍可達25巴

壓力調節范圍可達25巴

帶隱蔽式輔助驅動裝置

由伺服電動機控制的

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列3DREP（E）6

工作壓力[bar]100

流量[l/min]15

滑閥符號P→A，P→B/A→T，B→T

連接類型底板安裝

大小6.

驅動類型帶外部電子設備的電氣

端口數4.

切換位置數量3.

電源電壓24伏直流電

電子連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]2.04

力士樂過渡板HSZ06/DBW..-5X/NBR
