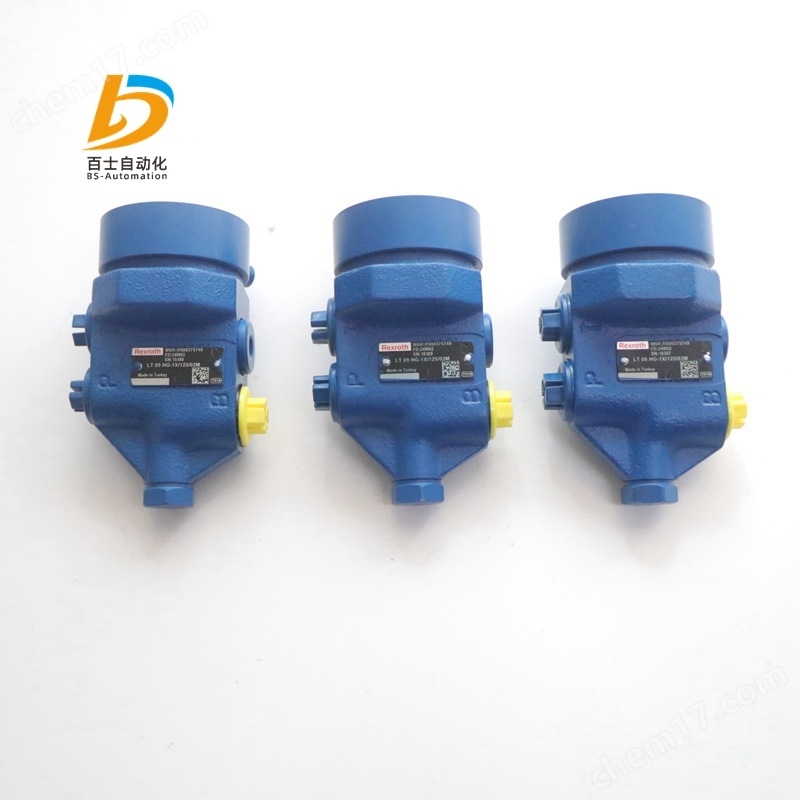

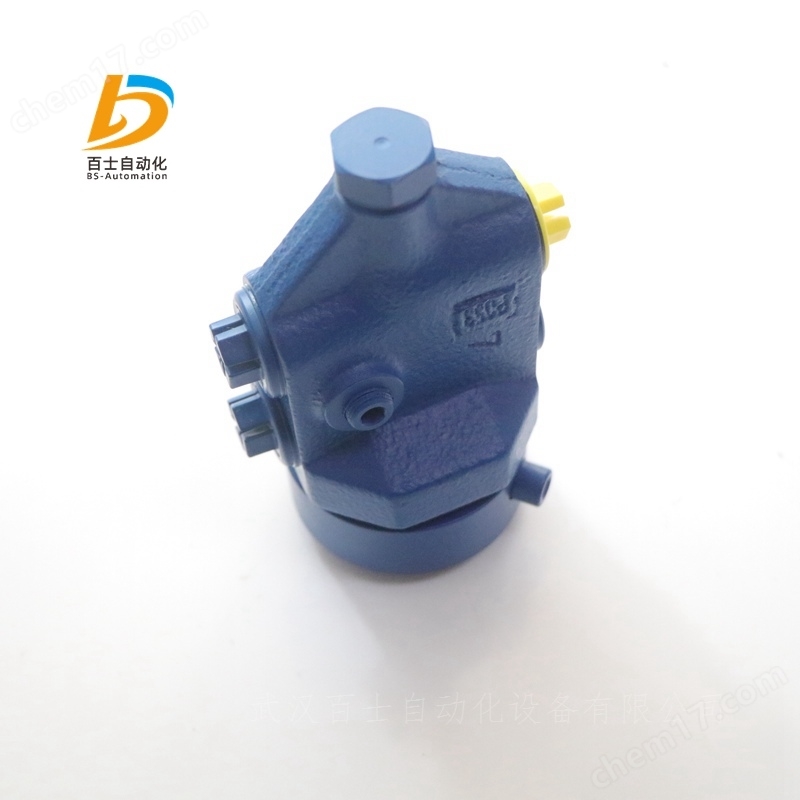

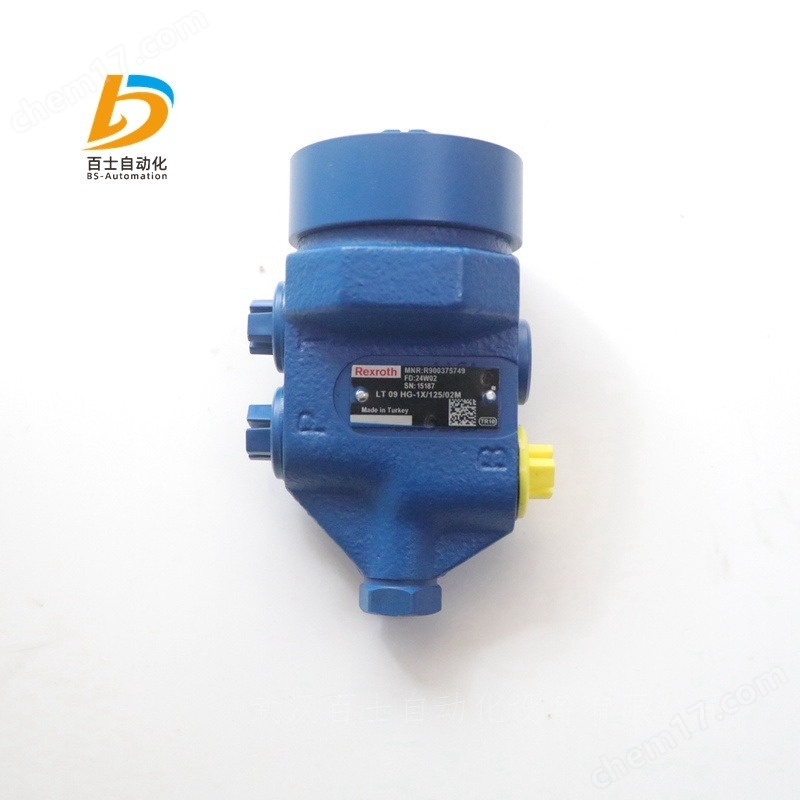

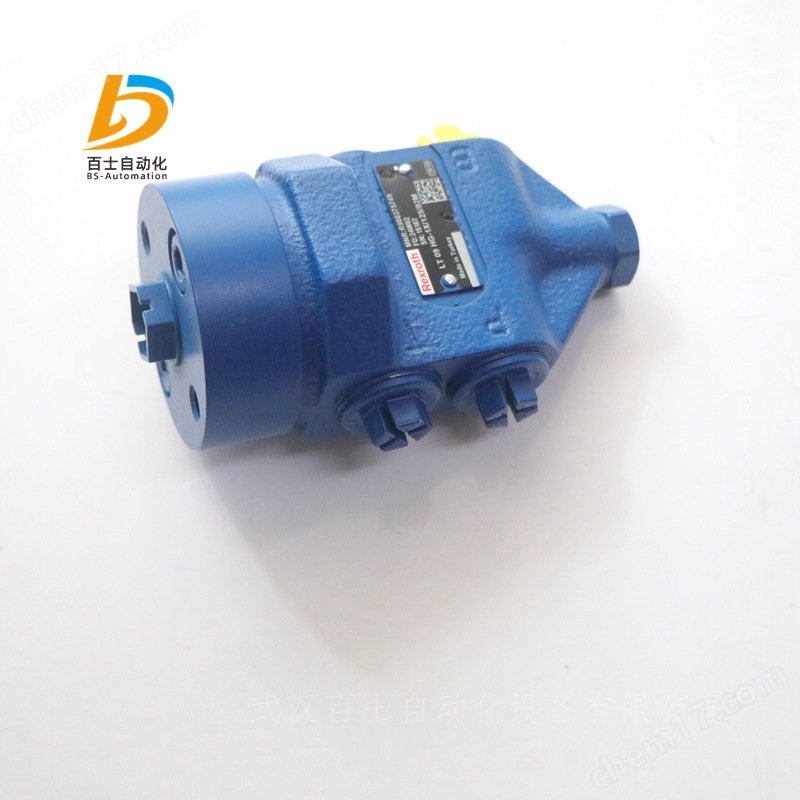

力士樂剎車閥LT09HG-1X/125/02M，武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

力士樂REXROTH制動閥

R900375749 LT09HG-1X/125/02M

力士樂REXROTH雙回路動力制動閥

LT07

三通式直動減壓閥, 無級機械驅動

-系列 2X

-工作制動壓力 40 至 150 bar

-輸入壓力 250 bar

-適用于模塊化設計

特性

-通過自由旋轉的安裝法蘭可實現優良布管

-制動壓力與驅動力成比例特性

-低滯環實現同步

-帶最大壓力限制的制動回路

-所有執行機構油口均位于一側

-可選配電動角度傳感器

-可根據人體工學調整踏板工作角度

-所有踏板型號均帶有可拆卸、帶防滑橡膠

-緊湊的安裝尺寸

應用領域

-建筑機械

-物料輸送車輛

-林業及農業機械

-特種車輛

功能說明

雙回路功率制動閥 LT07 是一個直接操作的三通減壓閥，采用連續機械驅動。

帶有壓力限制的制動回路，并且可無級調節制動回路中的制動壓力，與執行元件的行程與踏板的作用角度成比例特性。

如果一個制動回路發生故障，第二個制動回路將通過兩個控制閥芯的機械觸點保持工作狀態。踏板的驅動力保持不變。

雙回路動力制動閥主要包含閥體和控制閥芯、主調節器彈簧、執行元件和復位彈簧。制動閥通過執行元件進行操作。該元件將兩個主調節器彈簧壓向兩個控制閥芯。首先通道 T 處的控制邊關閉，隨后 SP 至 BR 的控制邊打開，從而在兩個制動回路中建壓。然后，制動管路中建壓，同時作用于位于控制閥芯后面的制動壓力回油，推動主調節器彈簧，以便兩個制動回路中的制動壓力(輔助壓力) 與執行元件操作行程成比例升高。制動踏板保持恒定角位移的同時，控制閥芯移動至工作位置并保持通道 BR1 和 BR2 中引入的壓力也保持恒定，此時 BR1 中的壓力僅比 BR2 中的壓力高出約 2 bar。制動踏板的操作力與其角位移成比例變化。

如果主調節器彈簧釋放，則復位彈簧將控制閥芯移回到起始位置?？刂苽?cè) SP 至 BR 側通道斷開，BR 側至 T 口通道打開次級油路（制動回路）將會被卸載。

組合式機械/液壓控制

制動閥可以通過踏板進行機械控制和/或通過 Pst 油口進行液壓控制。

帶角度傳感器的版本

在踏板操作的最初階段時，僅輸出角度傳感器的電信號。此時，靜液壓行進操作動作往回收（驅動泵擺角回擺）。

技術數據

重量

不包括踏板  4.7kg

帶標準踏板  6.4kg

安裝位置直立式

環境溫度范圍–25 … +80℃

油漆標準底漆 RAL 5010

公稱壓力BR1, BR240 … 150bar

入口壓力

SP1, SP2250bar

Pst30bar

油箱壓力T0.5bar

液壓油可根據要求提供符合 DIN 51524 標準的礦物油（HL、HLP）、符合ISO 15380 標準的 HEES（合成酯）等其他液壓油

液壓油溫度范圍–20 … +80℃

粘度范圍2.8 – 380mm2/s

液壓油的最大允許污染度清潔度等級符合 ISO 4406 (c)級別 20/18/15，建議過濾器的過濾比為 β10 ≥ 75

德國力士樂REXROTH制動閥訂貨號和型號：

R900907143 LT07MKA-2X/080/02M

R900905251 LT07MKA-2X/100/02M

R900529928 LT07MKA-1X/125J/02M

力士樂REXROTH比例壓力控制閥 Z3DREE10VP2-1X/100XLG24K31A1M

R901483244 Z3DREE10VP2-10/100XLG24K31A1M

公稱尺寸 10，P2 → P1，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥?？煽康貙毫档偷皆O定值信號。

滑閥

先導

壓力等級 100 bar

模擬電子元件

大壓力 [bar]350

大體積流量 [l/min]120

活塞符號P2 → P1

連接類型疊加閥板

標稱尺寸10

驅動類型電氣帶集成電子元件

連接數4

開關位置數3

電源電壓24 VDC

電插頭7 針設備插頭 (6 + PE)

電氣連接說明7 針設備插頭 (6 + PE)，符合 EN 175201-804

連接模擬，設定值 0 … 10 V

符合性說明CE - 電磁兼容性 2014/30 / EU

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]3.4

力士樂REXROTH比例壓力控制閥 Z3DREE10VP2-1X/200XLG24K31A1M

R901483246 Z3DREE10VP2-10/200XLG24K31A1M

公稱尺寸 10，P2 → P1，電氣帶集成電子元件，24 V DC

高性能范圍內的工業液壓閥?？煽康貙毫档偷皆O定值信號。

滑閥

先導式

壓力等級 200 bar

模擬電子元件

壓力 [bar]350

活塞符號P2 → P1

連接類型疊加閥板

標稱尺寸10

驅動類型電氣帶集成電子元件

連接數4

開關位置數3

電源電壓24 VDC

電插頭7 針設備插頭 (6 + PE)

電氣連接說明7 針設備插頭 (6 + PE)，符合 EN 175201-804

連接模擬，設定值 0 … 10 V

符合性說明CE - 電磁兼容性 2014/30 / EU

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]3.4

力士樂REXROTH帶位置反饋的直動式比例溢流閥 (Lvdt AC/AC)

0811402001 DBETBX-10/250G24-37Z4M-38

0811402003 DBETBX-10/180G24-37Z4M

0811402004 DBETBX-10/315G24-37Z4M

DBETBX

規格 6

組件系列 1X

大工作壓力 315 bar

額定流量 1 l/min

帶有位置反饋的直動式閥門，用于限制系統壓力

位置控制，帶有強線圈磁力

大壓力限制（即使有故障電子元件）

用于底板安裝：孔圖按 ISO 4401

DBETBX 型比例溢流閥是一種采用錐閥結構的遠程控制閥（先導控制閥），可用于無級限制系統壓力。它們由位置控制的比例電磁鐵啟動。

01帶位置反饋的直動式比例溢流閥 (Lvdt AC/AC)

DBETB

02油口安裝面符合 ISO 4401-03-02-0-05

X

03組件系列 10 ... 19（10 ... 19：安裝和連接尺寸不變）- 規格 10

1X

大壓力等級

04高 28 bar

28

高 80 bar

80

高 180 bar

180

高 250 bar

250

高為 315 bar

315

電源

05直流電壓 24 V

G24

線圈型號（電流）

06大線圈電流 3.7 A

37

電氣連接

07連接器符合 DIN 43650-AM2連接插頭包括在交付范圍內

Z4

密封材料

08 NBR 密封件

M

力士樂REXROTH先導式比例溢流閥

型號DBE6X

通徑NG  6

設備系列  1X

工作原理  P=315bar，T=250bar

流量  40l/min

特征

-用于限制系統壓力的先導閥(控制油僅在內部)

-可通過線圈電流進行調節，參見特性曲線，技術參數和所選用的電子控制單元

-電磁鐵類型Imax=0,8A或者1max=2,5A

-即使當電子控制單元損壞時，也能程度地實現過壓保護(線圈電流1>'max)

-用于閥板安裝，安裝孔符合ISO 4401-03-02-O-94,安裝需要單獨訂購

-符合DIN 4365O-AM2標準的線纜插座，包括在供貨范圍內–具有斜坡功能和閥調節功能的外部電子控制單元(單獨訂購)，

型號/結構型式如下

插頭，額定值0...+10V或者4...20 mA, RC 30264

模塊，額定值O...+10 V,RC 30222

歐標插卡，額定值O...+10 V, RC 30109

概述

DBE6X型比例溢流閥是先導式溢流閥。

錐-座結構型式的內部先導級和滑閥結構型式的主級均在閥體之中。

通過比例電磁鐵進行控制。通過銜鐵中的節流閥對電磁鐵進行減振，以保證動態穩定性。電磁鐵的內腔與接口Ⅰ相連，并且充滿液壓油。

可以通過螺旋塞進行排氣。

使用這些閥可以根據線圈電流變化，以無級方式對需要限制的系統壓力進行調節。

基本原理

通過電子控制單元確定某個設定值，對系統壓力進行調節。電子控制單元根據設定值，利用穩壓PWM電流

(PWM一脈沖寬度調制)對線圈線圈進行控制。利用震蕩信號對穩壓電流進行調制，以保證獲得極小的滯后量。

比例電磁鐵將電流轉變成機械作用力，并通過銜鐵挺桿作用于先導級中的主彈簧上。通過供油孔將流量為<0,6 l/min的控制油供應給先導級。

通過錐孔/座孔構造確定壓力級。

可提供程度的過壓保護∶“pmax"。

如果電子控制單元中出現故障，并且因此失控而超過了線圈電流(1max)，則通過彈簧力來保證實現過壓保護。

常規參數

結構型式

先導級座閥

主級滑閥

控制沒有位置調節功能的比例電磁鐵，外部電氣放大器

安裝方式板式連接，NG6安裝孔 (ISO 4401-03-02-0-94)

安裝位置任意

環境溫度范圍-20...+50℃

重量2,2kg

抗振強度，試驗條件25g，三維隨機振動試驗(24小時)

液壓參數（使用HLP46的測定值，ü油=40°℃士5°℃)

液壓油符合DIN 51524...535標準的液壓油，可根據需要使用其它介質

粘度范圍

推薦值20...100mm2ls

允許值10...800mm2/s

液壓油溫度范圍-20...+80℃

液壓油的允許污染程度清潔度等級根據ISO 4406 (c)等級18/16/13)在液壓系統中必須嚴格遵守針對相關部件注明的清潔度。有效進行過濾可防止發生故障，同時可提高部件的壽命。過濾器的選型請參閱產品目錄RD 50070、RD 50076和RD 50081。

調節壓力（當o=1 l/min)80-180-315bar

壓力（當omin= 1 l/min)7-8-10bar

過壓保護；機械式，例如當線圈電流I>Imax<90-<190-<325bar

工作壓力接口P:315bar

壓力接口T:250bar

控制油流量大約0,6l/min

流量40l/min

電氣參數相對接通時間100 ED%

防護等級IP65，根據DIN 40050和IEC14434/5

電磁鐵接線插座DIN 43650/ISO 4400,M16x1,5 (2P+PE)

配有下列類型電磁鐵的閥0,8A2,5 A

線圈電流Imax0,8 A2,5A

線圈電阻R20223

功耗，當100%負荷與工作溫度25VA30VA

靜態/動態參數（所有特性參數均和用于2,5A電磁鐵的電氣放大器0811 405 079以及用于0,8A電磁鐵的0811405081有關。）

滯后量≤4%

反向死區≤3%

加工公差適用于Pmax≤10%

執行時間100%信號變化開200/關<250ms

德國力士樂REXROTH先導式比例溢流閥：

0811402041 DBE6X-11/180G24-25NZ4M

0811402044 DBE6X-11/180G24-8NZ4M

力士樂REXROTH直動式比例溢流閥

DBETX

規格 6

組件系列 1X

大工作壓力 315 bar

額定流量 1 l/min

大流量 1.5 l/min

底板安裝

重量  1.9kg

溫度范圍  -20 … +50℃

大振動電阻  25 g，所有方向的室內振動測試 (24 h)

建議粘度范圍  20 … 100mm2/s

滯后  ≤ 4%

反向死區  ≤ 3%

制造公差  ≤ 10%

驅動時間  開60ms  關70ms

油口安裝面符合 ISO 4401-03-02-0-05（但不帶孔）

可借助線圈電流調節

線圈變量 Imax = 0.8 A 或 2.5 A

大壓力限制（即使有故障電子元件）

帶斜坡和閥門調整功能的外部控制電子元件

一般信息

DBETX 型比例溢流閥是閥芯-閥座設計的遠程控制閥（先導控制閥）。該閥用于限制系統壓力。

通過比例線圈進行操作。

線圈內部與油口 T 連接，注滿液壓油。

使用該閥門可通過控制電子元件根據線圈電流在盡可能恒定的流量 ≤1 l/min 條件下調整待限制的系統壓力。

該閥門基本上由外殼、比例線圈、閥座和閥芯組成。

基本原理

在控制電子元件上預設控制值，用于設置系統壓力。電子元件根據控制值借助經調節的 PWM 電流（脈寬調制）控制電磁線圈。比例線圈 將電流轉化為機械力，通過銜鐵柱塞作用到主彈簧上。閥芯和閥座之間的壓縮彈簧確保穩定性和小剩余壓力。閥芯上的彈簧力和閥座中的壓力在恒定油流 (0.7 - 1 l/min) 時相抵。大壓力等級由閥芯/閥座孔配置決定。

大壓力限制

在控制電子元件失靈或損壞，并由此導致不可控超出線圈電流 (Imax) 時，大彈簧力對壓力限制至關重要。

德國力士樂REXROTH比例溢流閥訂貨號和型號：

0811402016 DBETX-10/315G24-8NZ4M

0811402017 DBETX-10/180G24-8NZ4M

0811402018 DBETX-1X/80G24-8NZ4M

0811402019 DBETX-10/250G24-8NZ4M

0811402030 DBETX-1X/80G24-25NZ4M

0811402031 DBETX-10/180G24-25NZ4M

0811402032 DBETX-1X/315G24-25NZ4M

0811402036 DBETX-1X/50G24-8NZ4M

力士樂REXROTH比例溢流閥0811402017

比例溢流閥 DBETX-1X/180G24-8NZ4M

0811402017 DBETX-10/180G24-8NZ4M

公稱尺寸 6, , P → T, , 通過外部電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值180巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBETX

工作壓力[bar]315

流量[l/min]1.5

滑閥符號P→T

連接類型底板安裝

大小6.

驅動類型帶外部電子設備的電氣

端口數2.

切換位置數量2.

電源電壓24伏直流電

電子連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極（2+PE）連接器，帶配套連接器

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]1.77

力士樂REXROTH帶感應式位置傳感器的先導式比例減壓閥

DREB6X

0811402051 DREB6X-11/175MG24-25Z4M

規格 6

組件系列 1X

大工作壓力 315 bar

先導流量  ≈ 0.6 l/min

大流量 40 l/min

安裝位置  任意

重量  2.4kg

環境溫度范圍  -20 … +50℃

液壓油溫度范圍  -20 … +80℃

粘度范圍  10 … 800mm2/s

滯后  ≤ 1%

控制值壓力特性曲線的制造公差  ≤ 10%

大線圈電流  2.5A

電磁線圈電阻（20 °C 時的低溫值）  3Ω

占空比  100%

防護等級符合 DIN EN 60529  IP65

用于系統壓力減壓的先導式閥門，位于執行機構（僅內部先導油供油）

三通型號

可通過線圈電樞位置相對于壓縮彈簧調節

位置控制，小滯后 < 1%，驅動時間短

大壓力限制（即使有故障電子元件）

用于底板安裝：孔圖按 ISO 4401

DREB6X 型比例減壓閥屬于先導式減壓閥；其主級為三通型號。先導控制閥（DBV 先導級）具有通過 P 的流量控制的內部先導油供油。操作由作用于彈簧的位置控制比例電磁鐵進行。從而實現短驅動時間和小滯后。可通過線圈電流對 A 處壓力（執行機構）進行無級設置進而減少對閥門的使用。

力士樂REXROTH先導式比例減壓閥，內置有電子控制單元(OBE)和位置反饋器

型號DREBE6X

通徑(NG)6

設備系列1X

工作壓力P315 bar,T 250 bar

體積流量40 l/min

特征

-具有位置反饋功能和內置式電子控制單元的先導閥，用于降低負載上的系統壓力(控制油僅在內部)

-三通型式(P-A/A一T)，Pmin一PT

-可通過銜鐵相對于壓縮彈簧的位置進行調節

-位置可調，小滯后量<1%，執行時間短，參見技術參數

-即使當電子控制單元損壞時，也能程度地實現過壓保護(線圈電流Ⅰ>Imax)

-用于閥板安裝，安裝孔符合ISO 4401-03-02-O-O5，安裝板根據產品目錄RC45053(單獨訂購)

-線纜插座根據DIN 43563-AM6，參見產品目錄RD o80o8(單獨訂購)

-適用于內置式電子控制單元

CE，EMV規范EN 61000-6-2:2002-08和EN 61000-6-3:2002-08均能滿足

U=24 Vnom

電氣連接6P+PE

控制信號

標準型0...+10 V(A1)

變型4...20 mA (F1)

出廠時已校準閥特性曲線

概述

DREBE6X型比例減壓閥為先導型式，主級為三通構造。通過Р將流量經過調節的控制油供應給先導閥(DBV-先導級)。

通過帶有內置式電子控制單元的位置可調式比例電磁鐵進行控制。使用這些閥可以根據設定值連續調節、降低A(負載)中的壓力。

基本原理

通過電子控制單元確定某個設定值，對A中的系統壓力進行調節。電子控制單元根據設定值，以克服彈簧力的方式控制電磁鐵的位置。比例電磁鐵根據彈簧特性曲線進行準確定位。通過流量調節閥,從Р將流量小于0.6 l/min的液壓油供應給先導級。

將先導壓力與A中的負載壓力(外加彈簧力)進行比較和調節。彈簧使得T中的PAmin=P。

提供程度的過壓保護

如果電子控制單元中出現故障，并且因此失控而超過了線圈電流(1ax），則主要由彈簧力來實現過壓保護。

常規參數

結構型式

先導級  座閥

主級  滑閥

控制  具有位置調節功能的比例電磁閥，OBE

安裝方式  板式連接，NG6安裝孔 (ISO 4401-03-02-0-05)

安裝位置  任意

環境溫度范圍  -20...+50℃

重量  3.3kg

抗振強度，試驗條件  25g，三維隨機振動試驗(24小時)

液壓參數(使用HLP46的測定值，⑧油=40°C士5°C)

液壓油  符合DIN 51524...535標準的液壓油，可根據需要使用其它介質

粘度范圍

推薦值  20...100mm2/s

允許值  10...800mm2/s

液壓油溫度范圍  -20...+70℃

液壓油的允許污染程度清潔度等級根據ISO 4406 (c)  等級18/16/13 1

A中的調節壓力(當Qmin= 1 Vmin  75  175  310bar

A中的小壓力 0(相對)或者T中的壓力bar

Р中的小入口壓力bar  pp=PA+=

工作壓力接口P:315bar

壓力接口T:250bar(B封閉)

控制油流量  0,6l/min大約(可調)

流量  40l/min

靜態/動態參數滯后量  ≤1%調節壓力

加工公差  ≤士5%調節壓力

執行時間

100%信號變化  50ms

10%信號變化  20ms

溫度波動  <1%當AT= 40℃

電氣參數，集成于閥中的電子控制單元

相對通電持續率  100% ED

防護等級  lP65，根據DIN 40050和IEC14434/5

連接  線纜插座6P+PE,DIN 43563

電源電壓  24 V一nom

端子A:  21 V=/40 V=

端子B:0V  波度2V=

功耗  電磁鐵45 mm =40 VA

外部保險絲  2,5 AF

輸入端，“標準"型A1  差分放大器，R =100 kS

端子D : Ue  0...+10 v

端子E∶  0V

輸入端，類型“mA信號”F1  負載,Rh=200Q

端子D:ID-E  4...20 mA

端子E:lD-E  電流回路Id-e反饋

對應于0V的差分輸入電壓   D→B  E→B  18V

測試信號，類型“標準”A1  LVDT

端子F:UTest  0...+10 V

端子C:  基準電壓0V

輸入端，類型“mA信號”F1  外部負載200...50o上的LVDT信號4...20 mA

端子F∶IF-c 4...20 mA輸出

端子C∶lF-c 電流回路lf-c反饋

推薦使用的電纜 參見插頭針腳配置小于20 m 7 x0,75 mm2小于40 m 7 x 1 mm2

德國力士樂REXROTH比例減壓閥訂貨號和型號：

0811402080 DREBE6X-1X/175MG24K31A1M

0811402081 DREBE6X-11/310MG24K31A1M

0811402082 DREBE6X-11/75MG24K31A1M

0811402083 DREBE6X-1X/175MG24K31F1M

0811402300 DREBE6X-1X/310MG24K0B5M

R901084277 DREBE6X-10/75MG24K31F1M

力士樂REXROTH比例減壓閥0811402080

減壓閥 DREBE6X-1X/175MG24K31A1M

0811402080 DREBE6X-11/175MG24K31A1M

公稱尺寸 6, , P → A, , 通過集成電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥?？煽康貙毫抵林噶钪敌盘枴?/p>

滑閥

由伺服電動機控制的

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DREBE

工作壓力[bar]315

流量[l/min]40

滑閥符號P→A

連接類型底板安裝

大小6.

驅動類型帶車載電子設備的電氣

端口數3.

切換位置數量2.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的7極（6+PE）連接器

無線連接模擬，命令值0…10 V

符合性說明CE–根據EMC指令2014/30/EU

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]3.68

力士樂REXROTH帶集成電子元件 (OBE) 和位置反饋的直動式比例溢流閥

DBETBEX

規格 6

組件系列 1X

大工作壓力 315 bar

額定流量 1 l/min

重量  2.7kg

安裝位置  任意

環境溫度范圍  -20 … +50℃

占空比  100%

防護等級符合 DIN EN 60529  IP65

電源  24V

電源電壓范圍   40 … 21V

液壓油溫度范圍  -20 … +70℃

滯后  ≤ 0.2%

反向死區  ≤ 0.1%

帶有集成電子元件和位置反饋的直動式閥門，用于限制系統壓力

可通過線圈電樞位置相對于壓縮彈簧調節

位置控制，小滯后 < 0.2%，驅動時間短

大壓力限制（即使有故障電子元件）

用于底板安裝：孔圖按 ISO 4401

DBETBEX 型比例溢流閥是一種采用錐閥結構的遠程控制閥（先導控制閥），可用于限制系統壓力。它們由位置控制的比例電磁鐵啟動。此閥門具有驅動時間短和低滯后的特點。

德國力士樂REXROTH比例溢流閥訂貨號和型號：

0811402070 DBETBEX-10/315G24K31A1M

0811402073 DBETBEX-10/250G24K31A1M

0811402075 DBETBEX-10/180G24K31F1M

力士樂REXROTH先導式比例溢流閥

R901363276 DBEM10-71/350YG24K4V

DBEM

組件系列 7X

大工作壓力 350 bar

用于限制系統壓力的先導式閥門

通過比例電磁鐵控制

用于底板安裝和螺紋連接：油口安裝面符合 ISO 6264

大壓力限制

閥和控制電子元件都出自同門

外部控制電子元件（單獨訂購）

功能

DBEM 型閥門屬于先導式溢流閥。此類閥用于限制液壓系統的工作壓力。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。這些閥門的基本構成包括帶有主閥心的殼體、具有大壓力限制的疊加閥以及比例先導控制閥。

型號 DBEM...

施加在通道 P 中的壓力作用于主閥芯 。同時，油口 P 處壓力通過帶噴嘴的控制油路施加于主閥芯的彈簧負載側。同時通過連接孔將壓力施加到比例先導控制閥的閥架。先導座處液壓力可克服比例電磁鐵 的控制值相關力。如果液壓力超過線圈磁力，先導座將會打開。此時先導油即可通過控制油路流向油口 Y 以及油箱；因此控制油路上的主閥芯處將會產生壓降。釋放從油口 P 到 T 的連接。主閥芯可控制油口 P 處的設定工作壓力。由于液壓保護可防止出現不允許的高壓值，因此已集成彈簧負載溢流閥。此大壓力限制為基于相關壓力等級進行的預設值。在閥門工作范圍內，彈簧可將閥架 固定于閥座，并且閥芯由此關閉。如果主閥芯彈簧腔處壓力超過閥門的大允許調定壓力，則閥架將貼緊壓縮彈簧，并且與彈簧室的連接將打開。先導油通過油口 Y流入油箱。由于存在控制油路，在主閥芯處產生了壓降。釋放從油口 P 到 T 的連接。主閥芯控制油口 P 處設定的大工作壓力。必要時還可通過調節元件減小預設壓力。油口 Y必須從外部管式連接至油箱。需在卸壓后連接油箱。可通過油口 X對閥門進行卸載或限制大壓力。

力士樂REXROTH帶集成電子元件 (OBE) 的先導式比例溢流閥

DBEME

組件系列 7x

大工作壓力 350 bar

用于限制系統壓力的先導式閥門

通過比例電磁鐵控制

用于底板安裝和螺紋連接：油口安裝面符合 ISO 6264

大壓力限制

閥和控制電子元件都出自同門

設定值壓力特性曲線的制造公差小的集成電子元件 (OBE)

功能

DBEM 型閥門是一種帶有集成電子元件 (OBE) 的先導式溢流閥。此類閥用于限制液壓系統的工作壓力。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。這些閥門的基本構成包括帶有主閥心的殼體、具有大壓力限制的疊加閥以及比例先導控制閥。在比例電磁鐵上，還配備帶控制電子元件的殼體。將電源電壓和控制值電壓施加于連接器。在出廠時已按照非常低的制造公差對控制值壓力特性曲線進行了調節。

型號 DBEME...

施加在通道P中的壓力作用于主閥芯。同時，油口P處壓力通過帶噴嘴的控制油路施加于主閥芯的彈簧負載側。同時通過連接孔將壓力施加到比例先導控制閥的閥架。先導座處液壓力可克服比例電磁鐵的控制值相關力。如果液壓力超過線圈磁力，先導座將會打開。此時先導油即可通過控制油路流向油口 Y 以及油箱；因此控制油路上的主閥芯處將會產生壓降。釋放從油口P到T的連接。主閥芯可控制油口P處的設定工作壓力。

由于液壓保護可防止出現異常高壓值，因此已集成彈簧負載溢流閥。此大壓力限制為基于相關壓力等級進行的預設值。在閥門工作范圍內，彈簧可將閥架固定于閥座，并且閥芯由此關閉。

如果主閥芯彈簧腔處壓力超過閥門的大允許調定壓力，則閥架將貼緊壓縮彈簧，并且與彈簧室的連接將打開。先導油通過油口Y流入油箱。由于存在控制油路，在主閥芯處產生了壓降。釋放從油口P到T的連接。主閥芯控制油口P處設定的大工作壓力。必要時還可通過調節元件減小預設壓力。油口Y必須從外部管式連接至油箱。需在卸壓后連接油箱。可通過油口X對閥門進行卸載或限制大壓力。

德國力士樂REXROTH比例溢流閥訂貨號和型號：

R901344448 DBEME10-71/315YG24K31A1M

R901353062 DBEME10-7X/200YG24K31A1M

R901353063 DBEME10-7X/315XYG24K31A1M

R901401760 DBEME10-7X/315YG24K31F1M

R901358181 DBEME10-7X/100YG24K31A1M

R901335395 DBEME20-71/100YG24K31A1V

R901353065 DBEME20-7X/200YG24K31A1M

R901353067 DBEME20-71/315XYG24K31A1M

R901353070 DBEME20-7X/315YG24K31A1M

R901353074 DBEME20-7X/350YG24K31A1M

力士樂REXROTH比例溢流閥R901358181

比例溢流閥 DBEME10-7X/100YG24K31A1M

R901358181 DBEME10-70/100YG24K31A1M

公稱尺寸 10, , P → T，P → Y, , 通過集成電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

閥座

由伺服電動機控制的

壓力額定值100巴

模擬電路

產品屬性

連接圖ISO 6264

產品系列DBEM（E）

工作壓力[bar]350

流量[l/min]700

滑閥符號P→T，P→Y

連接類型底板安裝

大小10

驅動類型帶車載電子設備的電氣

端口數4.

切換位置數量2.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的7極（6+PE）連接器

無線連接模擬，命令值0…10 V

符合性說明CE–電磁兼容性2014/30/EU

液壓油HL、HLP、HETG、HFC

密封NBR

重量[kg]4.62

力士樂REXROTHR901335395

比例溢流閥 DBEME20-7X/100YG24K31A1V

R901335395 DBEME20-71/100YG24K31A1V

公稱尺寸 20, P → T，P → Y, 通過集成電子元件實現電氣控制, 24 VDC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

閥座

由伺服電動機控制的

壓力額定值100巴

模擬電路

產品屬性

連接圖ISO 6264

產品系列DBEM（E）

工作壓力[bar]350

流量[l/min]700

滑閥符號P→T，P→Y

連接類型底板安裝

大小20

驅動類型帶車載電子設備的電氣

端口數4.

切換位置數量2.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的7極（6+PE）連接器

無線連接模擬，命令值0…10 V

液壓油HL、HLP、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]5.46

力士樂REXROTH比例溢流閥 DBEME10-7X/315YG24K31A1M

R901344448 DBEME10-71/315YG24K31A1M

規格 10，P → T，集成電子元件，24 V DC

高性能范圍內的工業液壓閥。對設信號進行可靠的壓力釋放。

先導式

錐座設計的連續壓力閥

壓力 [bar]350

活塞符號P → T

連接類型板材結構

標稱尺寸10

驅動類型電氣帶集成電子元件

連接數2

開關位置數2

電源電壓24 VDC

電插頭7 針設備插頭 (6 + PE)

電氣連接說明7 針設備插頭 (6 + PE)，符合 EN 175201-804

連接模擬，設定值 0 … 10 V

符合性說明CE - 電磁兼容性 2014/30 / EU

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]4.66

力士樂REXROTH直動式比例溢流閥，不帶/帶集成電子元件（OBE）

型號 DBET 和 DBETE

規格 6

組件系列 6X

工作壓力 420 bar

流量 2 l/min

-用于限制系統壓力的直動式操作閥

-通過比例線圈起動

-帶對中螺紋和可拆卸線圈的比例線圈

-用于底板安裝:

底板油口符合 ISO 4401-03-02-0-05 標準

-型號 DBETE 集成電子元件（OBE）:

控制值/壓力特性曲線的低制造公差

-型號 DBET 外部控制電子元件

模塊化設計的放大器，歐洲板卡格式以及插頭式放大器

獨立可調的上下斜坡

可微調控制值/壓力特性曲線

附件（不包括在供貨范圍內）

– 符合數據表 RC 45052 的 NG6 型號底板

G 341/01（G1/4），材料編號 R900424447

G 341/60（G3/8），材料編號 R901027119

– 型號 DBET 的外部控制:

模塊化設計的模擬放大器 VT-MSPA1-1-1X/V0/…，符合數據表 RC 30223

數字放大器 VT-VSPD-1-2X/V0/.-0-1 采用符合數據表 RC 30523 的歐洲板卡格式

模擬放大器 VT-VSPA1-2-1X/V0/… 采用符合數據表 RC 30115 的歐洲板卡格式

作為插頭式放大器的模擬放大器VT-SSPA1-1-1X/V0/0-24，符合數據表 RC 30265 限制：沒有對控制值/壓力特性曲線，更高滯環及反向死區進行線性化

– 配合連接器

用于 DBET：符合 DIN EN 175301-803 標準，材料標準編號 R901017011

用于 DBETE：符合 DIN EN 175201-804 標準，材料編號 R900021267 或 R900223890

功能

一般表述

類型 DBET 的比例溢流閥屬于座閥設計的遠程控制閥，用于限制系統壓力。通過帶對中螺紋和可拆卸線圈的比例線圈進行起動。線圈的內腔與油口 T 或 Y 連接，并裝滿液壓油。這些閥可根據電氣控制值對要限制的系統壓力進行無級調節。

閥主要由外殼，比例線圈，閥座以及閥芯組成。

基本原理

要調節系統壓力，應向控制電子元件提供控制值。根據該控制值，電子元件將電流施加到電磁線圈。比例線圈將電流轉換為機械力，機械力通過電樞柱塞作用到閥芯。閥芯被壓到閥座上，油口 P 和 T 或 Y 之間的連接關閉。當作用于閥芯上的液壓力等于磁力時，閥門通過提起閥芯使其離開閥座來調節設定的壓力，從而使液壓油從油口 P 流向 T 或 Y。如果控制值為零，控制電子元件僅施加小控制電流于比例線圈，從而產生小壓力。

型號 DBETE – 帶集成電子元件（OBE）

在功能和設計方面，這些閥對應于型號 DBET。另外，在比例線圈上具有帶控制電子元件的外殼。 電源和控制值電壓施加于組件插頭。

在出廠中已按照低制造公差對控制值/壓力特性曲線進行了微調。

技術數據

型號 DBET ；DBETE

重量  2.0kg； 2.15

安裝位置 可選

存儲溫度范圍  –20 至 +80°C

環境溫度范圍 °C –20 至 +70°C； –20 至 +50°C

液壓（用 HLP 46 測量；?油 = 40 °C ± 5 °C）

工作壓力 油口 P 420bar

壓力設定  50...420bar

回流壓力 油口 T 或 Y  分別施加零壓力至油箱

流量  2l/min

液壓油  符合 DIN 51524 規定的礦物油（HL，HLP）

液壓油溫度范圍  –20 至 +80°C

粘度范圍  20 至 380mm2/s，優為 30 至 46mm2/s

液壓油大允許污染度 - 符合 ISO 4406(c）規定的清潔度等級  等級 20/18/15 2

滯環 小于壓力設定的 4 %

反向死區  小于壓力設定的 0.5 %

響應靈敏度  小于壓力設定的 0.5 %

線性（流量 0.8 l/min）  設定壓力的 ±3 %

控制值/壓力特性曲線的容差為 0.8 l/min；增加的壓力

控制值為 20% 時  小于壓力設定的 ±1.5 %

控制值為 100 % 時  小于壓力設定的 ±5 %；小于壓力設定的 ±1.5 %

階躍響應（Tu + Tg）0 → 100 % 及 100 % → 0管路容積 < 20 cm3; qV = 0.8 l/min   80ms（視系統而定?。?/p>

電氣

線圈小電流  ≤ 100mA

線圈大電流  1600 ± 10 %mA

電磁線圈電阻

20 °C 時的低溫值  5.5Ω

高溫值  8.05Ω

占空比  100%

電氣，集成元件（OBE）

電源電壓

標稱電壓  24VDC

下限值  21VDC

上限值  35VDC

電流消耗  ≤ 1.5A

要求的保險絲   2A，慢速熔斷

輸入

電壓  0 至 10V

電流  4 至 20mA

輸出 實際電流值  1 mV 1mA

符合 EN 60529 的閥防護類型   IP 65，帶安裝和鎖定配合連接器

電氣連接

型號 DBET

配合連接器（黑色）符合 DIN EN 175301-803材料編號 R901017011（另外單獨購買）

型號 DBETE

組件插頭引腳 觸點 接口 “A1” 的引腳 接口 “F1” 的引腳

電源電壓 A 24 VDC（u（t）= 21 V 至 35 V）；/大≤ 1.5 A

B 0 V

實際值參考電位 C 參考觸點 F；0 V 參考觸點 F；0 V

差分放大器輸入 D 0 至 10 V；RI = 100 kΩ 4 至 20 mA；RI = 100 Ω

E 控制值參考電位

測量輸出（實際值） F 0 至 1.6 V 實際值（1 mV 1 mA）負載電阻 > 10 kΩ

保護性接地導線 PE 連接至線圈和閥體

符合 DIN EN 175201-804 的配合連接器，電纜截面的焊接觸點為 0.5 至1.5 mm2

塑料型號， 材料編號 R900021267（另外單獨購買）

金屬型號，材料編號 R900223890 （另外單獨購買）

電氣連接

型號 DBETE 的連接電纜

 – 建議：6 線，0.75 或 1 mm2 加保護性接地導線和屏蔽

 – 僅在供電側將屏蔽連接到 PE

 – 允許長度為 100 m

電源設備的電源電壓取決于供電電纜的長度。

型號 DBETE 的集成電子元件（OBE）

功能

通過連接 A 和 B 為電子元件提供電壓。控制值作用于差分放大器連接 D 和 E。

借助于特性曲線生成器，控制值/線圈電流特性曲線被調節到閥，從而對液壓中的非線性進行補償并獲得線性控制值/壓力特性曲線。

電流調節器調節線圈電流，而不受電磁線圈電阻影響。

比例線圈電子元件的功率級是通過時鐘頻率大約為 180 Hz 至 400 Hz 的斬波放大器來控制。輸出信號為脈寬調制（PWM）

。

至于測試線圈電流，可以在插腳 F(+）和插腳 C(–）之間的插頭式連接器上測量與線圈電流成比例的電壓。1 mV 對應的線圈電流為 1 mA。

力士樂REXROTH不帶集成電子元件 (OBE) 的直動式比例溢流閥

DBET

規格 6

組件系列 6X

大工作壓力 420 bar

大流量 2 l/min

直動式閥用于限制系統壓力

用比例電磁鐵操縱

帶對中螺紋和可拆卸線圈的比例電磁鐵

用于底板安裝：孔圖按 ISO 4401

模塊化設計的放大器，歐洲板卡格式，并作為插頭式放大器

可單獨調節的向上和向下的斜坡，控制值壓力特性曲線可精細調節

DBET型比例溢流閥是一種采用閥座設計的遠程控制閥，可用于限制系統壓力。借助帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈的內部與油口T或Y連接，并裝滿液壓油。根據電氣控制值的不同，可使用這些閥門對要限制的系統壓力進行無級設置。閥門主要由殼體、比例電磁鐵、閥座和閥架組成。

基本原理

要設置系統壓力，需在控制電子元件處控制值。電子元件根據控制值驅動帶有電流的電磁線圈。由比例電磁鐵將電流轉換為機械力，機械力再通過電樞柱塞作用到閥架。將閥架推入閥座并阻塞油口P與T或Y之間的連接。如果閥架上的液壓力等于線圈磁力，該閥門通過提升閥架使其離開閥座來控制調定壓力，從而使液壓油能夠從油口P流到T或Y。如果控制值為零，則控制電子元件僅將小控制電流應用于比例電磁鐵，并且小調定壓力也會得到設置。

德國力士樂REXROTH直動式比例溢流閥訂貨號和型號：

R901170278 DBET-6X/200G24-8K4V

R901170279 DBET-6X/315G24-8K4V

R901187998 DBET-1-6X/100G24XEJV

R901194745 DBET-6X/350YG24K4M

R901065546 DBET-62/350YG24K4V

R901065549 DBET-6X/100YG24K4V

R901108319 DBET-62/420G24K4V

R901000842 DBET-6X/50G24K4V

R901000842 DBET-62/50G24K4V

R901000845 DBET-6X/100G24K4V

R901000846 DBET-6X/200G24K4V

R901000847 DBET-6X/315G24K4V

R901000847 DBET-62/315G24K4V

R901000848 DBET-62/350G24K4V

力士樂REXROTH比例溢流閥

R901000847

比例溢流閥 DBET-6X/315G24K4V

R901000847 DBET-62/315G24K4V

公稱尺寸 6, , P → T, , 通過外部電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力等級315巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

大小6.

驅動類型帶外部電子設備的電氣

端口數2.

切換位置數量2.

電源電壓24伏直流電

電子連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.42

力士樂REXROTH比例溢流閥R901000842

比例溢流閥 DBET-6X/50G24K4V

R901000842 DBET-62/50G24K4V

公稱尺寸 6, , P → T, , 通過外部電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥。將壓力可靠地限制在指令值信號范圍內。

提升閥座設計中的比例壓力閥

直接驅動

壓力額定值50巴

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列DBET（E）

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型底板安裝

大小6.

驅動類型帶外部電子設備的電氣

端口數2.

切換位置數量2.

電源電壓24伏直流電

電子連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.42

力士樂剎車閥LT09HG-1X/125/02M
