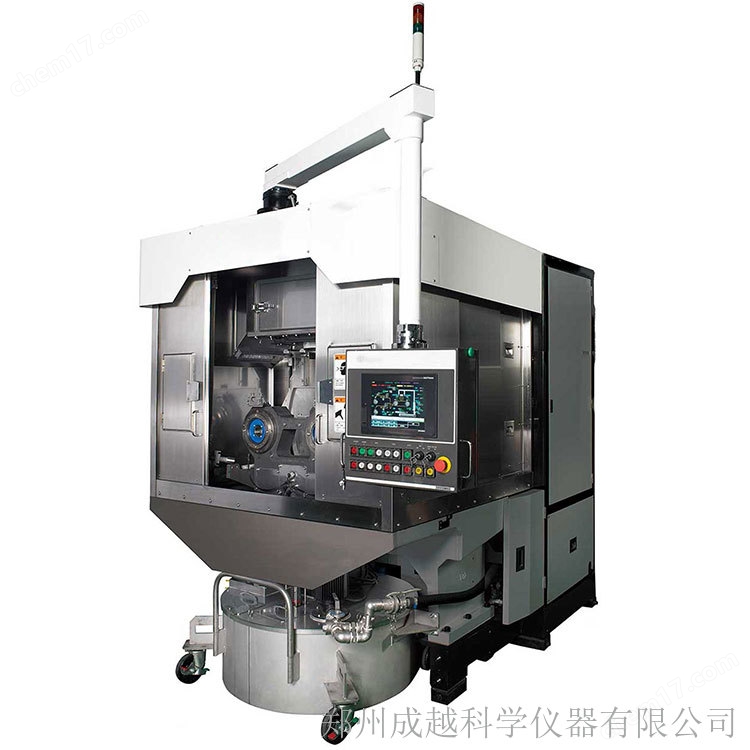

CY-UF-700 多刃式鉆石切片機
- 公司名稱 鄭州成越科學儀器有限公司
- 品牌
- 型號 CY-UF-700
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/7/31 15:46:31
- 訪問次數 37
聯系方式:張經理13938563701 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
多刃式鉆石切片機適用各式材料,如藍寶石(Sapphire)晶棒、硅晶棒(單晶/多晶)、玻璃精密陶瓷、石英、水晶、人造寶石晶體… 等材料。
多刃式鉆石切片機特色:
? T-8331A 適用*大直徑為φ6-inch 及300mm 長度的晶棒
? 兩倍產能(4-inch 只需六小時,是傳統鉆石切割的一半時間)
? 高加工精密度(4-inch 藍寶石TTV < 10μm and Bow <10μm)
? 低的加工成本(Running cost)及低的鉆石線消耗(4-inch 藍寶石只需15m/wafer)

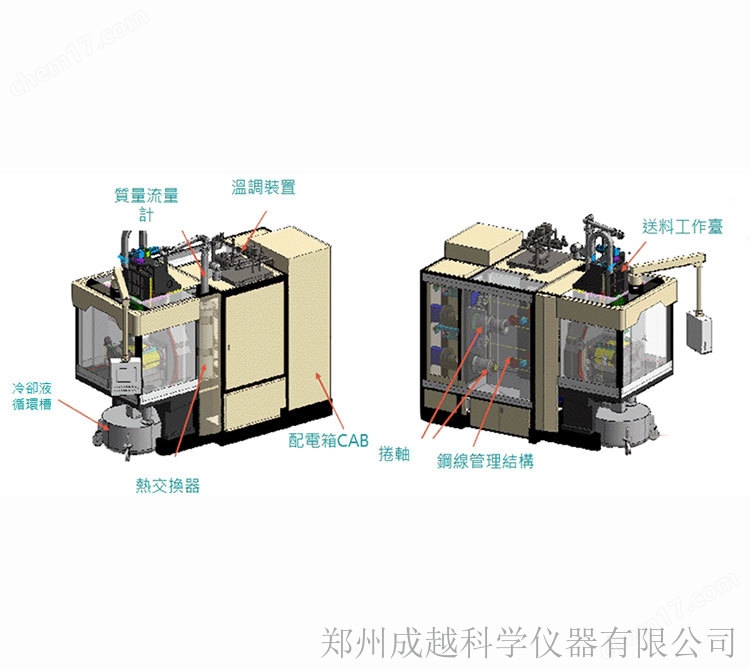

? 搖擺圓柱機構結合導輪(Wire Guides)使切割硬脆材更有效益
? 設備優異的剛性結構,讓搖擺圓柱結構更加穩固
? 自由轉體線材管理系統使線材高速運轉時,可以維持相對的扭力、偏斜拉扯、張力平衡,讓鉆石線得以充分發揮*佳的特性
? 高速及**的加工可靠度,可以在高負荷張力下確保高線速度1,200 m/min 及高速往復1.5 sec 加速度/減速度切割運動
? 可針對不同的特性來設定不同的工作條件、線速度、搖擺速度、搖擺角度… 等,每個切割條件位置已被整合
? 人機介面系統溝通順暢,操作維修簡單,耗材壽命長、易更換、取得容易
多刃式鉆石切片機技術參數:
項目(型號) | UF-700 |
工件尺寸 | Max. 176 (H) X 176 (W) X 300 (D) |
線材運行速度 | Max. 1800 m/min |
導線 | ?220 mm |
導線數量 | Single Wire |
搖擺度 | ± 3 |
Z Table stroke | 200 mm |
Z In feed rate | 0.01 ~ 150 mm/min |
線徑 | ? 0.15 ~ 0.42 mm |
線張力 | Max. 60 N or less |
體機容量 | 200 L |
安裝尺寸 | W3000 X D1900 X H2200 mm |
機器重量 | 9.0 tons |
