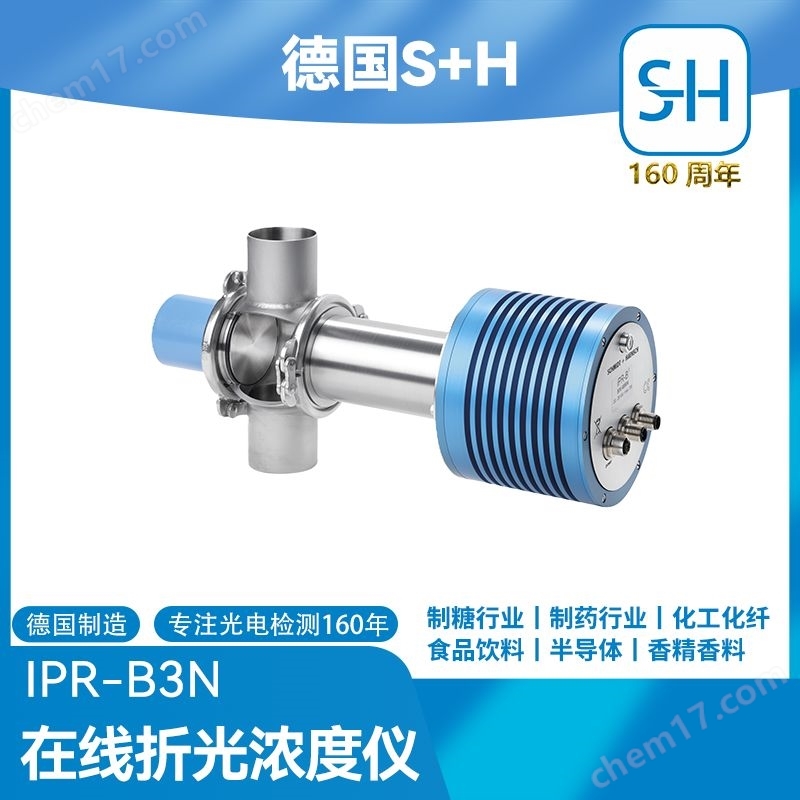

德國IPR Basic3標準型在線折光濃度儀

一、公司基本介紹

德國S+H（Schmidt + Haensch）公司成立于1864年，是一家擁有160年歷史的精密光電檢測儀器制造商。公司專注于旋光儀、折光儀、密度計等相關測量技術的研發與生產，產品廣泛應用于食品、制藥、化工、能源等多個工業領域。施密特漢熙以其高精度、高穩定性和高可靠性的產品贏得了用戶的信賴。

公司總部位于德國柏林，在多個國家設有分支機構和服務中心，施密特漢熙儀器（上海）有限公司成立于2011年，負責中國市場的技術支持與銷售服務。其核心產品包括實驗室折光儀、旋光儀、密度計以及在線折光儀系列，其中IPR系列在線折光儀因其性能和廣泛的適用性，成為工業在線濃度監測的設備。

二、IPR在線折光儀工作原理

2.1 基本工作原理

德國S+H在線折光儀基于臨界角全反射原理進行測量。當光線從高折射率介質（如藍寶石棱鏡）進入低折射率介質（如被測液體）時，會在界面處發生折射和全反射現象。通過檢測臨界角的變化，儀器能夠精確計算出液體的折射率（RI），并將其結合溫度數據，進行溫度補償后，轉換為常見的濃度單位（如Brix、Oechsle、乙二醇濃度等）。

該測量方法具有以下優勢：

• 不受液體顏色、濁度或粘度的影響

• 實現連續、實時的在線監測

• 具備自動溫度補償功能，確保測量結果穩定可靠

2.2 產品描述

IPR系列在線折光儀是專為工業現場設計的高精度濃度監測設備，適用于各種液體介質的在線分析。

IPR系列折光儀可與工廠的DCS、PLC系統集成，實現遠程監控和自動化控制，廣泛應用于食品飲料、化工、制藥、金屬加工、環保等多個行業。

三、IPR Basic3標準型主要技術參數

IPR Basic3標準型在線折光儀是IPR系列中的基礎型產品，適用于大多數常規工業應用，具有結構緊湊、安裝方便、性能穩定等特點。

3.1 測量性能

3.2 環境適應性

• 過程溫度范圍：-10°C 至 +90°C（標準型）

• 環境溫度范圍：+10°C 至 +50°C（無冷凝）

• 工作壓力：1 MPa（10 bar），部分型號支持更高壓力

• 防護等級：IP65（NEMA 4X）

3.3 電氣與通信特性

供電電源：24 V DC（寬電壓輸入范圍：18 - 36 V DC）

功耗：小于5 W

輸出信號：

隔離4-20 mA模擬輸出 × 2路（16位分辨率）

數字開關信號輸出 × 2組（負載1A）

RS232/RS485數字接口（支持Modbus RTU協議）

USB接口（用于配置和數據導出）

3.4 材質與結構特性

• 外殼材質：316L不銹鋼（可選PTFE涂層或哈氏合金）

• 觸液材質：藍寶石棱鏡、FFKM密封圈

• 安裝方式：支持360°任意角度安裝，適應多種管道布局

• 光源壽命：LED光源，壽命超過100,000小時，無需頻繁更換

四、iPR在線折光儀的典型應用

德國S+H公司IPR B3標準型在線折光儀憑借其高精度、高穩定性和廣泛的適用性，廣泛應用于多個工業領域，實現液體濃度的實時監測與過程控制。

4.1 食品飲料行業

• 糖類加工：用于蔗糖、果葡糖漿等溶液的Brix值在線監測，控制蒸發、結晶等關鍵工藝

• 飲料生產：實時檢測果汁原漿、碳酸飲料、乳制品等產品的固形物含量，確保配方準確

• 酒精飲料：通過折射率間接推算酒精濃度，用于蒸餾和調配過程的質量控制

4.2 化工與制藥行業

• 有機溶劑管理：監測DMF、DMAC、NMP等溶劑的回收濃度，優化溶劑循環利用效率

• 制藥工藝：用于注射劑等滲調節、發酵液營養物濃度控制、提取液濃度監測等關鍵環節

• 聚合物生產：在化纖、樹脂等生產過程中，實時監控聚合物溶液的濃度變化

4.3 金屬加工與清洗行業

• 切削液濃度監測：確保乳化液濃度在范圍內，防止設備腐蝕和工件表面損傷

• 清洗劑濃度控制：實時監測清洗液的有效成分濃度，保證清洗效果并減少化學品浪費

4.4 環保與能源行業

• 廢水處理：監測廢水中的溶解固形物含量，優化處理工藝參數

• 冷卻塔管理：通過監測循環水的濃縮倍數，控制補水和排污頻率，降低能耗和水資源消耗

4.5 生物燃料與發酵行業

• 乙醇發酵：實時監測發酵液中的糖度變化，優化酵母活性和乙醇產率

• 生物柴油生產：用于甘油和甲酯相分離過程的界面探測，提高分離效率

德國施密特漢熙IPR Basic3標準型在線折光儀憑借其光學測量原理、穩定的性能表現和廣泛的應用適應性，已成為眾多工業領域液體濃度在線監測的理想選擇。無論是食品飲料、化工制藥，還是金屬加工、環保能源等行業，IPR Basic3都能提供精準、可靠的濃度測量解決方案，助力企業實現智能化生產與質量控制。
