德國S+H IPR-EX本安防爆型在線折光儀

在石油、化工、制藥等眾多工業領域，生產過程中常常伴隨著易燃易爆的介質，對設備安全性提出了極其嚴苛的要求。同時，為了提升生產效率和產品質量，實現工藝參數的在線實時監控和自動化控制已成為必然趨勢。在這種特殊且關鍵的應用環境中，選擇一款既能提供高精度測量又能確保本質安全的分析儀表至關重要。德國Schmidt+Haensch，作為一家擁有超過160年歷史的光學測量儀器專家，憑借其深厚的技術積累，推出了專為危險區域設計的IPR EX 本安防爆型在線折光濃度儀，滿足用戶嚴苛的現場環境。

一、Schmidt+Haensch（S+H）公司簡介

Schmidt+Haensch（S+H）公司，創立于1864年，是德國歷史悠久的光學測量儀器制造商之一。百余年來，S+H始終專注于精密光學測量技術的研發與創新，產品線涵蓋旋光儀、折光儀、密度計以及過程分析儀表等。憑借德國制造工藝和對客戶需求的深刻理解，S+H不斷推動技術進步，為客戶提供滿足嚴苛工業環境和法規要求的測量解決方案。

二、IPR在線折光儀基本原理與產品介紹

工作原理

德國S+H的在線折光儀的工作原理基于物理學中的折射定律。當一束光線從一種介質（例如，儀器的測量棱鏡）進入另一種介質（待測液體樣品）時，如果后一種介質的折射率低于前一種，并且入射角足夠大，光線將不會穿透界面，而是發生全反射。存在一個特定的“全反射臨界角”，當入射角大于這個角時，光線會發生全反射。液體樣品的折射率與其濃度（例如糖度、鹽度、溶液中溶質的百分比等）之間存在特定的函數關系。IPR在線折光儀正是通過精確測量這一全反射臨界角來計算液體的折射率，進而根據預設的濃度曲線，實時確定液體的濃度。

設備介紹

德國S+H IPR系列在線折光濃度儀是專為工業過程監控而設計的精密儀表。它被直接安裝在生產管道、反應釜或儲罐上，能夠?qū)α黧w介質的折射率或相關濃度進行連續、實時的在線測量。這種在線測量方式避免了傳統離線取樣化驗的滯后性，使操作人員能夠即時了解工藝狀態變化，及時進行調整，從而優化生產過程，提高效率，降低成本，并確保產品質量的穩定性。

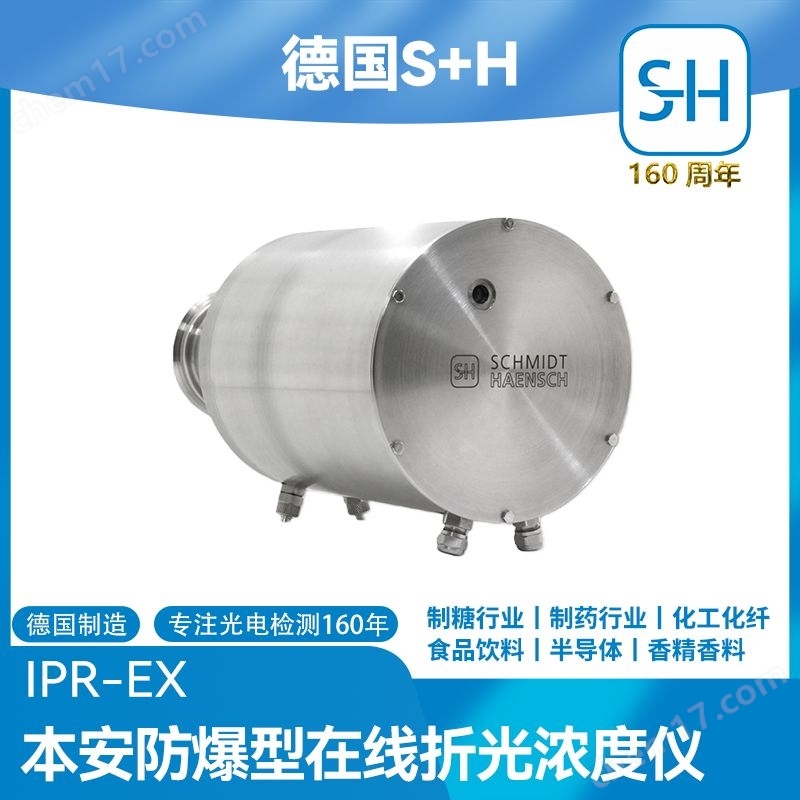

IPR EX 本安防爆型在線折光濃度儀是IPR系列中專為安裝于易燃易爆等危險區域而設計的特殊型號。它采用了本質安全的防爆技術，嚴格控制電路中的能量，使其在任何故障情況下都不會產生足以引燃爆炸性氣體或粉塵環境的火花或熱效應。IPR EX符合ATEX等防爆認證標準（如ATEX II 1G Ex ia IIC T4），可以在1區、0區等高風險爆炸性環境中安全可靠地運行。

IPR EX探頭部分采用堅固耐腐蝕的材質制造，例如接觸介質的棱鏡采用高硬度的藍寶石或YAG，探頭本體選用優質不銹鋼316L（可選哈氏合金），確保在各種腐蝕性或高溫高壓的工藝條件下長期穩定工作。其緊湊的設計和多種過程連接方式（標配APV法蘭，支持定制）使其易于集成到現有或新建的生產管線中。通過標準通訊接口（如ModBus, RS485）及可選的控制顯示單元，IPR EX可以將測量數據實時傳輸?shù)狡髽I(yè)的DCS、PLC或SCADA系統，實現全自動化的過程監控、聯鎖和控制功能。其主要用途是在工業現場的防爆區域，在線實時連續檢測液體的折射率或濃度，實現自動化監控和質量控制。

設備特點

IPR EX采用探頭和顯示控制器分離設計，顯示控制器為可選項，用戶可根據自身需求靈活選擇是否安裝顯示控制器。

三、IPR EX在線折光儀主要技術參數

德國S+H IPR EX 本安防爆型在線折光濃度儀以其性能和可靠性，滿足復雜工業過程的測量需求。以下是其主要的技技術參數：

憑借這些參數，IPR EX確保了在危險環境下的高精度測量和穩定運行。其寬溫度和壓力適應范圍使其能靈活應用于不同的工藝條件，而本質安全防爆設計則是其在爆炸性環境中應用的根本保障。

四、IPR EX在線折光儀的典型應用

德國S+H IPR EX 本安防爆型在線折光儀廣泛應用于需要在線濃度監測且存在爆炸性環境的工業領域，其典型應用包括但不限于：

1. 石油化工行業： 在煉油、化工合成、溶劑提純與回收、物料混合配比、聚合反應過程監控以及不同產品或相界面（如油水界面）檢測等環節，精確監測介質濃度或折射率，確保產品質量和生產安全。尤其是在處理易燃易爆的烴類、醇類、酮類等化學品時，IPR EX的防爆性能至關重要。

2. 制藥行業： 在原料藥合成、溶劑使用與回收、發酵液濃度監測、結晶過程控制、CIP/SIP清洗驗證等環節，精確監測溶液濃度，確保生產工藝符合GMP規范，并滿足潔凈區域和溶劑使用帶來的防爆要求。

3. 食品和飲料行業： 雖然并非所有食品飲料應用都在危險區域，但在涉及酒精、高濃度糖漿（易燃）等易燃物料的生產環節，或者為滿足更高的工廠安全標準時，IPR EX同樣適用?？捎糜诒O(jiān)測糖度（Brix）、干物質含量、發酵過程等，確保產品口感和品質穩定。

4. 香精香料行業： 在配料、蒸餾和濃縮過程中監測有機溶劑或提取物的濃度，這些溶劑通常具有易燃性，IPR EX提供了安全的測量方案。

5. 其他工業： 在工業廢水處理中監測特定污染物濃度，或者在其他涉及潛在爆炸性氣體、蒸汽或粉塵環境的生產過程中進行液體濃度測量。

通過在關鍵工藝點安裝IPR EX在線折光儀，企業可以實現連續、精確的實時監測，有效避免人工取樣的誤差和風險，縮短響應時間，優化自動控制策略，從而提高生產效率、降低物料損耗（尤其在界面檢測應用中），并保障生產過程的本質安全。

德國S+H IPR EX 本安防爆型在線折光濃度儀，集S+H百年光學精密測量技術與本質安全防爆設計于一身，是您在石油、化工、制藥等易燃易爆危險區域進行液體濃度在線測量的理想選擇。其測量性能、堅固耐用的設計和可靠的安全保障，為您的過程控制、質量提升和安全生產提供了強有力的支持。

德國S+H IPR EX，讓精密測量與本質安全同行。
