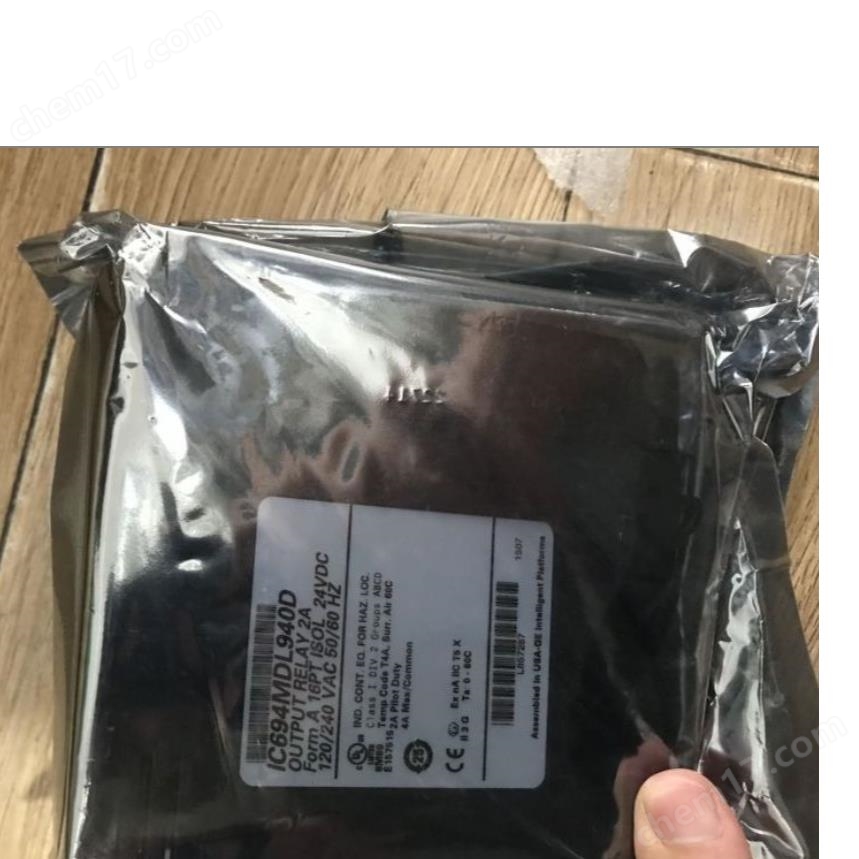

IC694MDL940 GE電氣模擬量輸入輸出模塊
- 公司名稱 福建石屹科技有限公司
- 品牌 GE/美國
- 型號 IC694MDL940
- 產地
- 廠商性質 經銷商
- 更新時間 2025/8/6 15:31:06
- 訪問次數 19
聯系方式：程工19959282717 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
PLC、DSC、CPU、觸摸屏、伺服、模塊、驅動、變頻器、人機界面、調速器、電源、電機、數控、傳感器、斷路器,繼電器、溫控器、軟啟動、儀器儀表、低壓配電、接觸器、按鈕、電力電纜以及其它電工電器自動化設備配件。
| 產地類別 | 進口 |
|---|
GE電氣模擬量輸入輸出模塊
GE電氣模擬量輸入輸出模塊
GE IC694MDL940模塊：工業控制中的“高密度離散輸入守護者”
在工業自動化領域，實時、精準地采集現場設備的狀態信號是保障生產流程穩定運行的關鍵。GE（通用電氣）IC694MDL940模塊作為RX3i系列PLC的高密度離散輸入模塊，憑借其32通道輸入、寬電壓范圍與強大的抗干擾能力，成為制造業、能源、交通等行業的信號采集“利器”。本文將從技術特性、應用場景、常見問題及解決方案三方面，全面解析這款模塊的工業價值。
一、產品技術特性：高密度、高可靠、廣兼容
IC694MDL940是一款32通道、24V DC離散輸入模塊，專為工業環境設計，其核心參數如下：
| 參數類別 | 技術規格 |
|---|---|
| 輸入通道數 | 32通道（4組×8通道） |
| 輸入電壓范圍 | 0~30V DC（額定10~30V DC） |
| 輸入阻抗 | 4.7kΩ（每通道） |
| 邏輯電平 | 0~5V DC為邏輯“0”，15~30V DC為邏輯“1” |
| 響應時間 | ≤2ms（輸入狀態變化到PLC讀?。?/td> |
| 最大輸入電流 | 5mA（每通道） |
| 保護功能 | 輸入過壓保護（30V DC）、反極性保護、每組獨立熔斷器（2A） |
| 狀態指示 | 32個綠色LED（通道狀態）、1個紅色LED（故障）、1個綠色LED（總線通信） |
| 環境適應性 | 工作溫度0~60℃，存儲溫度-40~85℃，濕度95%無冷凝 |
| 認證標準 | UL/cUL、CE、IEC 61131-2 |
技術亮點：
高密度輸入：單模塊集成32通道，可替代多個傳統8/16通道模塊，節省機柜空間與布線成本。
寬電壓兼容：支持0~30V DC輸入，兼容各類傳感器信號（如接近開關、限位開關、按鈕等）。
快速響應：≤2ms的響應時間確保實時采集高速切換信號（如電機啟停、閥門開關）。
多重保護：過壓、反極性與熔斷器保護設計，避免因單點故障導致模塊整體失效。
直觀診斷：LED指示燈實時顯示通道狀態與故障信息，縮短故障排查時間。
二、典型應用場景：覆蓋全行業核心需求
1. 制造業：自動化生產線狀態監控
在汽車裝配線中，IC694MDL940模塊可同時采集32個工位的氣缸位置、夾具狀態與安全門信號。其高密度設計使單個PLC機架可容納更多輸入點，減少擴展模塊數量。例如，某發動機裝配線通過該模塊將信號采集點數從128個壓縮至4個模塊，機柜空間占用降低40%。
2. 能源行業：變電站設備狀態監測
在智能變電站中，模塊可連接32路斷路器輔助觸點、隔離開關位置信號與溫度傳感器，實時監測設備運行狀態。其寬電壓輸入范圍（0~30V DC）可兼容不同廠商的傳感器，避免因電壓不匹配導致的信號丟失。某500kV變電站項目通過該模塊實現全站設備狀態數字化，故障定位時間從小時級縮短至分鐘級。
3. 交通領域：軌道交通信號采集
在地鐵車門控制系統中，模塊可采集32個車門鎖閉狀態、緊急解鎖信號與障礙物檢測信號。其快速響應特性（≤2ms）確保PLC在100ms內完成車門狀態判斷，避免因信號延遲導致的運營事故。某城市地鐵線路通過該模塊將車門故障率從0.5%降至0.1%。
三、常見問題及解決方案：從安裝到維護的全周期支持
問題1：模塊無法識別，PLC報“未配置”錯誤
可能原因：
模塊未正確安裝至RX3i機架，或機架電源未開啟。
模塊固件版本與PLC系統不兼容。
模塊地址跳線設置錯誤。
解決方案：
確認模塊已牢固插入機架插槽，并檢查機架電源指示燈是否亮起。
通過GE Proficy Machine Edition軟件升級模塊固件至最新版本。
檢查模塊背面地址跳線（DIP開關），確保與PLC配置一致。
問題2：部分輸入通道狀態異常（LED不亮或誤報）
可能原因：
輸入信號電壓低于10V DC或高于30V DC。
輸入端接線松動或接觸不良。
模塊內部熔斷器熔斷（每組2A）。
解決方案：
使用萬用表檢測輸入信號電壓是否在10~30V DC范圍內。
重新緊固輸入端接線，確保無氧化或破損。
更換熔斷器（需使用相同規格的2A快熔型熔斷器）。
問題3：模塊頻繁報故障（紅色LED閃爍）
可能原因：
環境溫度過高導致過熱保護。
輸入信號存在強干擾（如變頻器、電焊機）。
模塊背部散熱片被遮擋。
解決方案：
檢查機柜通風是否良好，確保工作溫度≤60℃。
在輸入信號線纜上加裝磁環或濾波器，抑制高頻干擾。
清理模塊背部散熱片灰塵，確保散熱通道暢通。
四、客戶價值：降本增效的量化體現
減少停機時間：多重保護設計使模塊平均時間（MTBF）達15萬小時，故障率較傳統模塊降低70%。
降低布線成本：32通道設計減少模塊數量，某化工項目通過該模塊節省布線成本25萬元。
提升控制精度：快速響應特性使信號采集延遲≤2ms，某包裝機械項目通過優化控制時序，生產效率提升15%。
簡化維護流程：LED診斷功能與模塊化設計使故障定位時間縮短至5分鐘內，維護效率提升80%。
結語：工業自動化的“信號采集基石”
GE IC694MDL940模塊以32通道高密度輸入、寬電壓兼容與強大的抗干擾能力，成為工業自動化系統中的“信號采集基石”。無論是制造業的精密監控、能源行業的設備狀態感知，還是交通領域的安全控制，這款模塊均能提供穩定、可靠的離散輸入支持。選擇IC694MDL940，即是選擇高效、安全、可持續的工業未來。
