一、基本用途：

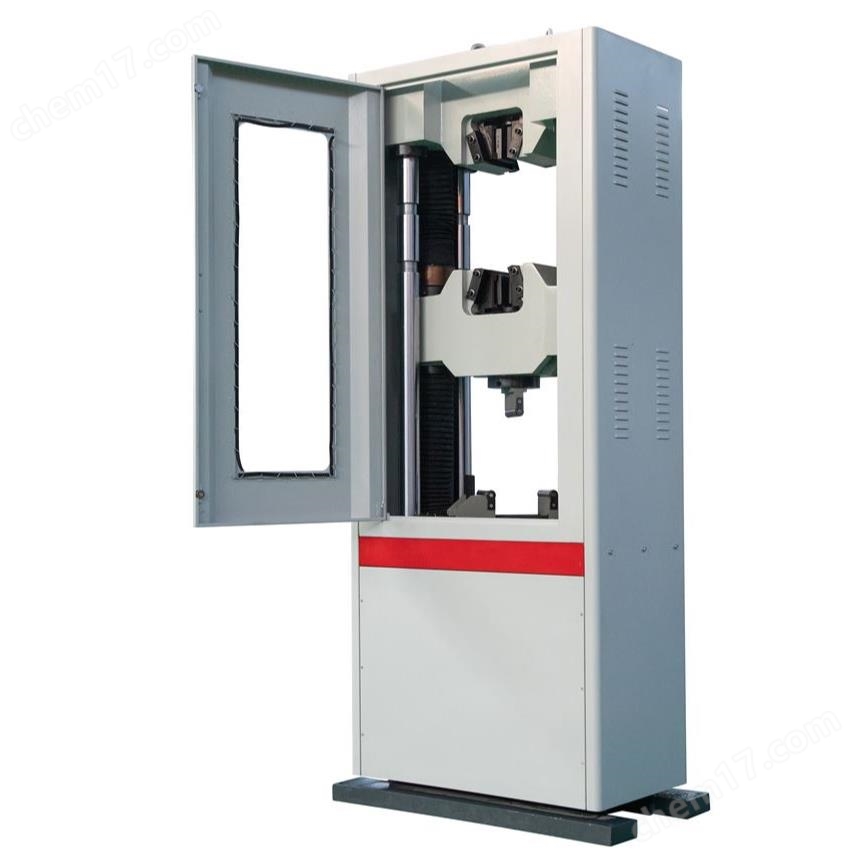

   盛林100噸微機屏顯式液壓萬能試驗機是一種高精度材料力學性能檢測設備，主要用于金屬、非金屬材料的拉伸、壓縮、彎曲、剪切等試驗，配備微機屏顯系統，實時顯示試驗力、峰值、變形曲線等數據，并支持自定義報告格式打印。部分機型（如 WAW 系列）采用電液伺服閉環控制，可實現力、位移、變形的三閉環控制，控制精度達 ±0.5%，可廣泛適用于大學、科研院所、檢測機構、航空航天、軍工、冶金、機械制造、交通建設、建工建材等各行業進行精密性的材料研究、材料分析、材料開發和質量控制。

二、技術特點與優勢：

1．主機采用油缸下置式結構，主機高度低，試驗空間布置合理，符合人體工程學原理；

2．主機外觀采用流線型外觀造型設計，各部件設計強度分布合理，表面噴金屬漆，整體組合美觀、大方；

3．工作臺與上橫梁采用四立柱雙絲杠（六柱機型）結構構成高剛度試驗空間；

4．鉗口卡板與橫梁之間相對滑動部分之間設置耐磨襯板，方便長期使用后的維修更換；

5．鉗口卡板與鉗口之間采用燕尾連接型式，定位精確可靠；

6．試樣的裝夾采用雙密封內置式夾緊缸，液壓驅動，使試樣裝夾牢固，不滲油；

7．液壓系統采用壓差式節流調速伺服隨動系統，系統工作壓力隨著負載的變化自動調整，減少系統發熱，節省能源；

8．高壓齒輪泵與電機直連式結構，結構緊湊，運行平穩，噪音低；

9．油源系統配置高可控送油閥，控制精度高；

10. 負荷傳感器合理布置在工作臺與活塞之間，直接測試試驗力，避免了液壓傳感器由于油缸活塞摩擦力和油溫變化對試驗結果的影響；

11．多功能試驗軟件包可按不同試驗方法要求分析處理試驗結果，具備人機交互編程控制方式，方便添加新的試驗標準方法 ；具有強大的圖形操作功能，可實時顯示繪制試驗曲線和顯示試驗數據，具有曲線縮放，圖形放大、截取功能，光標跟隨顯示等功能。采用VXDs高速數據采集技術，實現多通道的高速數據采集；具有完整的試驗曲線、試驗數據的儲存功能；具有單件試驗報表輸出和批量試驗報表輸出打印功能；

12．安全保護裝置：具有試驗力過載、超設定、斷電、活塞到達極限位置等保護功能。

三、技術參數：

最大試驗力（kN）		1000
力測量范圍		1%~100%FS（滿量程）
力示值準確度		±1%
力分辨率		±350000碼，全程不分檔，分辨率不變
變形測量范圍		1%~100%FS（滿量程）
變形示值準確度		±1%
變形分析率		2
位移示值準確度		±1%
應力控制速度（Mpa/s）		1~45
應力控制速度（mm/s）		0.001~0.5
位移控制速度（mm/s）		0.02~3
下橫梁位置調節方式		鏈輪傳動
試驗 空間	拉伸空間	800
	壓縮空間	750
	有效寬度	600
	活塞行程	300
主機 尺寸	油缸下置式（雙空間）	1050x860x2280mm
圓試樣夾持直徑		Φ26-40；40-60mm
扁試樣夾持厚度		0-30mm
電源總功率（kW）		3.0
重量		2800

   該款100噸微機屏顯式液壓萬能試驗機屬于開環或半閉環控制，核心依賴 “手動調節 + 屏顯反饋”液壓系統的加載速度、方向通過手動旋鈕或按鈕調節液壓閥（如溢流閥、換向閥）實現，試驗力、位移等數據通過傳感器采集后在屏幕上顯示，若需求是高精度測試、復雜加載模式、科研或制造驗證（如高?？蒲?、航空航天企業）可選擇我司電液伺服式機型~
