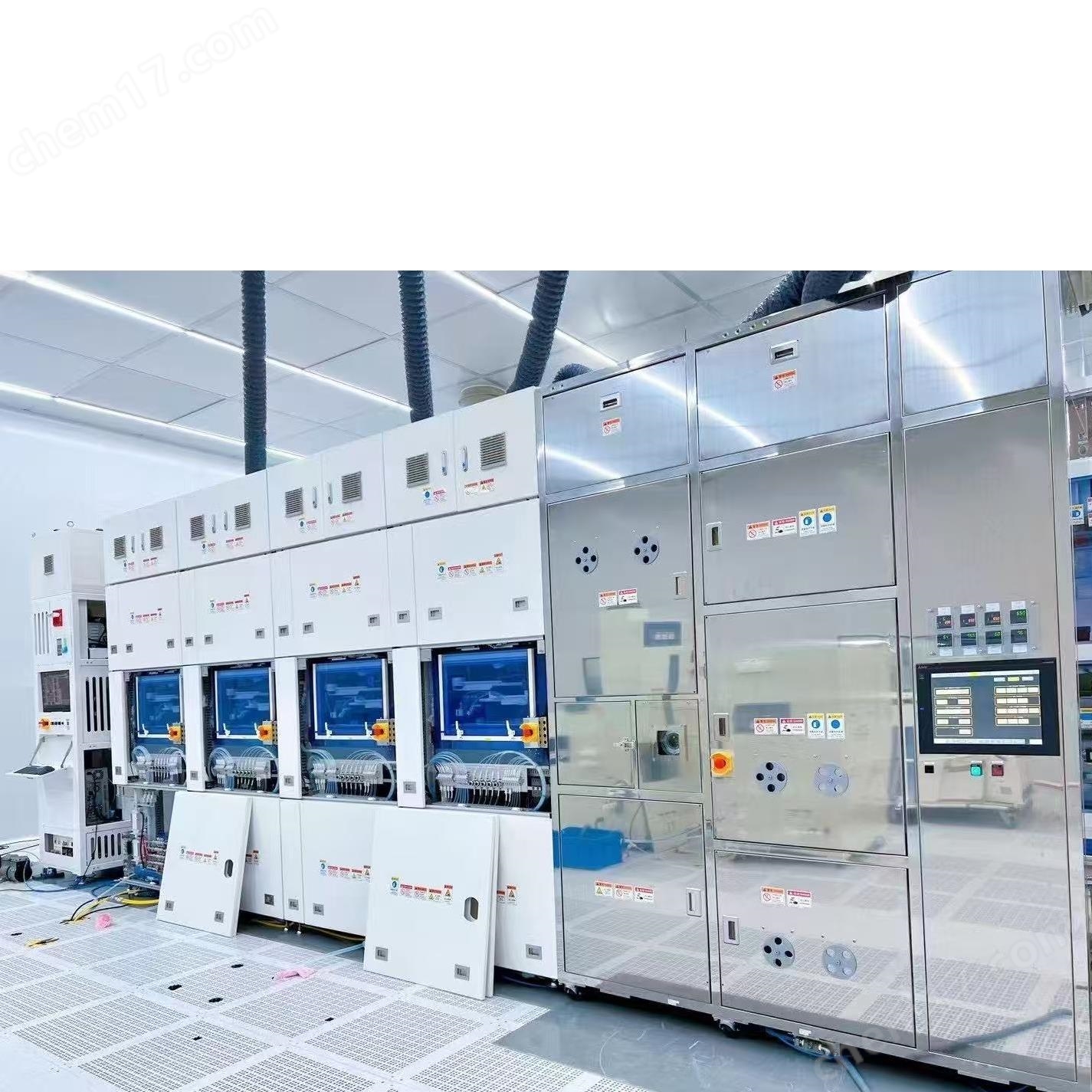

在集成電路制造領域，單片式磷酸蝕刻設備扮演著至關重要的角色。這種高度專業化的設備通過精確控制的化學腐蝕過程，實現對硅基材料的表面微納結構加工，是MEMS傳感器、功率器件和封裝工藝的關鍵裝備。

技術原理與系統架構

該設備基于濕法蝕刻原理，以高純度磷酸作為主要蝕刻劑。其核心在于精準調控反應參數：溫度控制在60–85℃區間以保證均勻的蝕刻速率；磷酸濃度維持在特定配比（通常為85%）以確保各向同性腐蝕特性；通過旋轉載臺實現晶圓表面的動態浸潤，消除靜止液面帶來的厚度不均問題。系統采用閉環循環設計，配備在線過濾裝置實時去除反應產生的副產物，確保蝕刻液活性穩定。相較于傳統槽式批量處理設備，單片機型在于獨立處理每片晶圓，避免交叉污染風險。

核心組件解析

反應腔室模塊

采用雙層夾套結構，外層通入恒溫介質實現精確控溫；內襯選用抗腐蝕的PFA材料，既耐受強酸環境又防止金屬離子析出污染芯片。特殊設計的溢流堰結構使蝕刻液始終保持恒定液位，配合氮?dú)夥諊种蒲趸狈磻?yīng)。

智能控制系統

集成PLC控制器與觸摸屏操作界面，可存儲多種工藝配方并實現一鍵切換。關鍵傳感器包括電導率探頭（監測磷酸濃度變化）、濁度計（檢測懸浮顆粒含量）和溫度傳感器陣列（監控晶圓區域溫差）。算法模型能根據實時數據動態調整噴淋流量與旋轉速度，補償工藝漂移。

后處理單元

包含多級去離子水沖洗模塊，采用梯度稀釋方式逐步置換殘留酸液；旋轉甩干機構通過離心力去除表面水膜；最終由精密氮?dú)獾锻瓿筛稍?，確保晶圓表面無水漬殘留。部分型號還配備邊緣珠粒去除功能，利用高壓微氣流吹掃晶圓背面，消除因液體張力形成的液滴痕跡。

工藝優勢分析

與傳統干法刻蝕相比，磷酸濕法蝕刻具有技術特點：一是各向同性特性使其能夠形成半球形凹槽，這對某些特殊器件結構至關重要；二是表面粗糙度極低（Ra<0.5nm），有利于后續薄膜沉積的附著力提升；三是對材料的選擇性比高達1:150（SiO?/Si），可精確控制蝕刻深度而不影響底層結構。某客戶案例顯示，在使用該設備制備IGBT器件的溝槽柵極時，溝道寬度誤差控制在±0.1μm以內，良品率較傳統方法提升。

行業應用場景

MEMS傳感器制造：用于形成壓力傳感器所需的懸臂梁結構，要求蝕刻輪廓平滑且應力分布均勻；

功率半導體加工：制作IGBT模塊中的元胞區域，需要深寬比達20:1的垂直溝道；

封裝應用：在TSV硅通孔工藝中進行孔口倒角處理，減少應力集中導致的裂紋風險；

科研領域探索：用于制備納米線陣列等新型材料體系的基礎研究。

技術創新方向

隨著半導體制程向節點演進，單片式磷酸蝕刻設備也在不斷升級：一是引入AFM在線監測技術，實現亞納米級的形貌控制；二是開發脈沖式蝕刻模式，通過周期性中斷反應來優化側壁剖面角度；三是整合機器學習算法，建立工藝參數與拓?fù)湫蚊驳年P(guān)聯模型，實現自適應優化。這些創新將推動設備向更高精度、更廣適用性和更低擁有成本方向發展。

作為連接設計圖紙與物理實體的關鍵橋梁，單片式磷酸蝕刻設備以其工藝控制能力和靈活的適應性，持續為半導體行業的技術進步提供支撐。在產業鏈自主可控的戰略背景下，國產設備的突破不僅打破了國外壟斷局面，更通過定制化服務滿足了國內客戶的差異化需求，成為推動產業升級的重要力量。
