MRHQ10D-180S-N 日本SMC擺動氣爪
- 公司名稱 上海圖衡自動化設備有限公司
- 品牌 SMC/日本
- 型號 MRHQ10D-180S-N
- 產地 日本
- 廠商性質 經銷商
- 更新時間 2025/8/13 14:47:53
- 訪問次數 22
聯系方式：李淑瑜15707968931 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 動作方式 | 雙作用 | 應用領域 | 環保,食品/農產品,化工,制藥/生物制藥,綜合 |
|---|

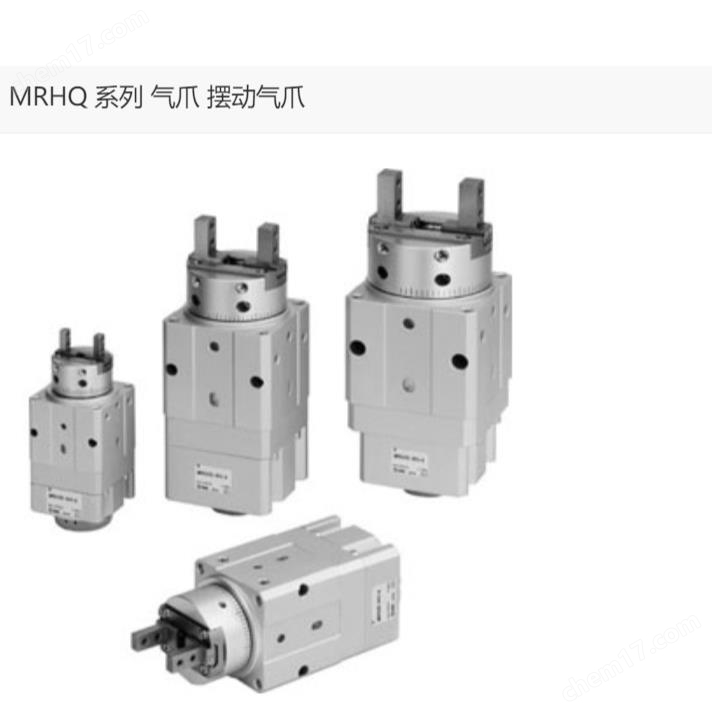

日本SMC擺動氣爪
●一個氣爪可以完成夾持、反轉傳送帶上的工件
●可以調節擺動范圍和角度
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 卡爪 | Q | 平行開閉型:2爪 |
| 缸徑 | 10 | 缸徑 10mm |
| 動作方式 | D | 雙作用 |
| 擺動角度 | 180 | 180° |
| 葉片形式 | S | 單葉片 |
| 氣爪開閉用磁性開關種類 | N | 無磁性開關(內置磁環) |
| 氣爪開閉用磁性開關的個數 | - | 2個 或 無 |
| 擺動檢出用磁性開關種類 | - | 無磁性開關(內置磁環) |
| 擺動檢出用磁性開關的個數 | - | 2個 或 無 |
其他特性
| 字段描述 | 取值描述 |
|---|---|
| 使用流體 | 空氣 |
| 手指數 | 2 |
| 手指可選項 | 基本型 |
| 配管口徑 | M5X0.8 |
| 通口螺紋的種類 | M |
| 低使用圧力 [MPa] | 0.25 MPa |
| 高使用圧力 [MPa] | 0.7 MPa |
| 環境溫度 | 5～60℃ |
| 重復精度 | ±0.01 mm |
| 高使用頻率 | 180 c.p.m. |
| 允許動能 [J] | 0.0046 J |
| 開閉行程 | 4 mm |
上海圖衡自動化設備有限公司專業致力于氣動,工控,電氣行業，憑借著良好的技術
力和公司力，致力(SMC氣缸， SMC-系列產品，CKD氣缸，CKD- 系列產品，F(xiàn)ES
TO氣缸，F(xiàn)ESTO- 系列產品與國內外氣缸，機械夾,無桿氣缸,導桿氣缸,阻擋氣缸,
氣動滑臺，擺動氣缸，電磁閥，氣動閥，機械閥，比例閥，氣處理類，精密減壓閥，快
速接頭，氣管,吸盤，傳感器，緩沖器壓力開關等氣動元件廠商建立長期合作伙伴關系。
為廣大客戶提供優勢價格,短貨期的高品質自動化產品。
營業范圍如下:品牌: FESTO CKD SMC亞德客門子施耐德歐姆龍諾冠等品
牌，紡織計數器
△注意
①擺動角度的調整，請在規定范圍內進行。
(90°士10°.180° 土10°)(擺動端土5°)
超過規定范圍調整，會引起產品動作故障.開關不動作。
②請調整速度控制閥,使手指開閉速度不要過快。
手指開閉速度過快的話，作用在手指等上的沖擊力會變大，夾持
工件時的重復精度變低，影響壽命。
手指開閉速度調整方法
連接2個速度控制閥.進行排氣
雙作用
節流設置。
連接1個速度控制閥.進行進氣
節流設置。
雙作用
外徑夾持時--與閉通口連接
內徑夾持時一-與開通口連接
③擺動時間的調整，使用速度控制閥在規定值內進行。
(0.07~0.3s / 90)
如果調整的比0.3s/ 90°慢.會引起爬行現象或動作停止。
