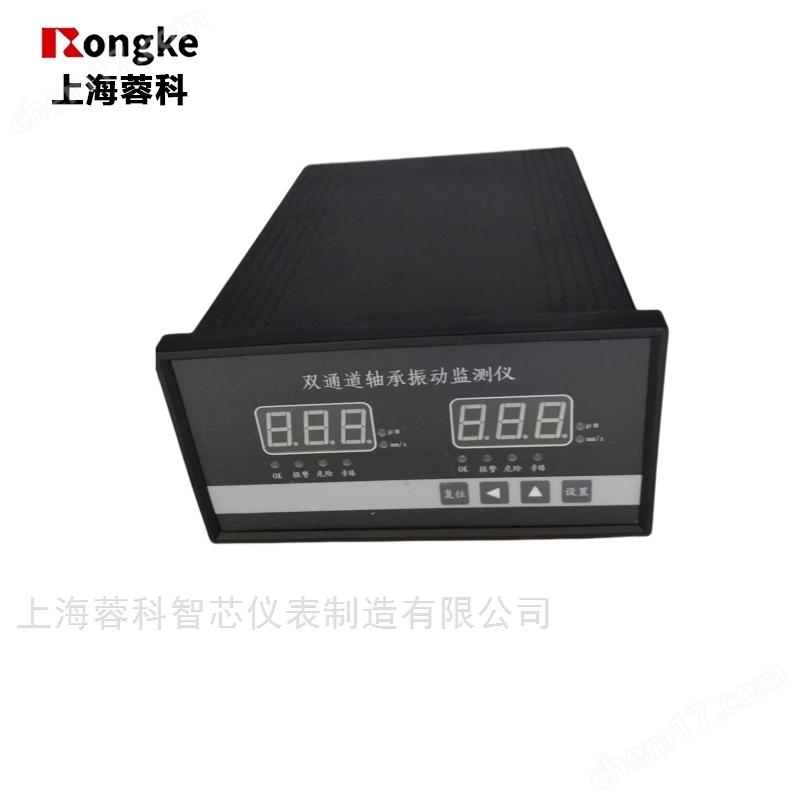

VB-Z430軸承振動監測儀

綜述

機器狀況、機器損壞和正在發展的損壞在機器運行過程中就能以故障征兆的形式來進行識別。機械振動所傳遞的信息就是其中之一，并且?guī)缀跛械臋C械破壞都會產生過大的振動。在所有的振動類型中，絕對軸承振動是最容易被測量的，是指機殼（軸瓦和軸承座）相對于空間的固定參考點的快速振動?？梢允褂盟俣仁絺鞲衅骰驂弘娛絺鞲衅髟跈C殼的水平、垂直方向進行測量。安裝這些傳感器簡單快捷，只需要一個螺釘。因此對絕對軸承振動進行監測是大部分旋轉機械基本和廣泛的保護手段。

VB-Z430軸承振動監測儀，是一臺雙通道振動監測儀表，兩個通道各自獨立工作，獨立顯示，各自輸入來自兩個振動速度傳感器的信號。用戶可以對兩個通道進行不同的組合測量，可以是同一位置的水平和垂直兩點，也可以是不同位置的兩點，也可以通過后端子把獨立的繼電器組成“與”和“或”邏輯。對于許多中小型旋轉機械尤其是具有滾珠軸承的機器（軸的振動更容易傳到外殼），這是一臺理想的監測保護儀表，并且滿足API670標準的要求。

主要功能

兩通道（A通道和B通道）獨立監測，獨立顯示，為保證每個信道的可靠穩定工作，因此以下所描述的功能對A、B通道都是具備的。

●   量程：0-50g在0-50mm/s或0-800um內可選，用戶在儀表選型時訂制，由廠方預先設定。

●   顯示功能：

軸承振動振幅值（位移值）和速度與加速度，報警值，功能代碼分別在LED顯示窗上顯示。

面板上不同顏色的指示燈配合儀表的工作狀態發出指示。

●   報警功能：

用戶可自己設定振動的“警戒”值和“危險”值，當機組振動達到或超過儀表設定的“警戒”或“危險”值時，面板上相應的指示燈指示“警戒”和“危險”報警狀態，后面板端子提供繼電器輸出。

●   報警延時功能：

儀表的這一功能增加了報警的可靠性，用戶可在儀表選型時選擇警戒和危險繼電器觸發的延遲時間，此功能由廠方預先設定或由用戶自己設定。

●   報警復位功能:

當發生報警后，報警復位分為自鎖和自動復位兩種方式；自鎖時，報警功能始終保持，在監測情況正常后，需按“復位”鍵復位；自動復位時，在監測情況正常后報警功能自動解除。用戶可在儀表選型時選擇其中一種方式，此功能由廠方預先設定或由用戶自己設定。

●   自診斷功能：

處理器定時對儀表測量回路進行自檢，監視每個通道測量回路的工作情況。任何輸入系統的故障，如探頭破裂，接觸不良，線路故障等被檢測出來，顯示窗會顯示錯誤代碼信息，則“OK”燈閃爍，同時切除“警戒”和“危險”報警回路。

●   傳感器電源限流保護：

使用過程中不慎發生傳感器電源短路時，限流≤10mA，不會引起大火，滿足監測現場的安全要求。

●   記錄輸出：

在后面板的端子排輸出與軸承振動量程成比例的模擬量信號，同時提供4-20mA信號。輸出端子都設計有短路保護功能。

●   傳感器信號緩沖放大輸出：經緩沖放大的傳感器信號從后面板端子排輸出。

●   面板設定功能：

儀表的參數和功能設置都可以通過面板上的按鍵實時設定，切換平穩，方便快捷。

1．    技術說明

●   頻率響應：0.5～10KHz內分檔可選，由廠方根據設備狀況預先設定帶通濾波器。

●   傳感器選擇：低速設備選用我公司ICP壓電加速度傳感器KM7750D，中速設備選用KM7760，也可以和其他廠家傳感器匹配。

●   輸入：

傳感器輸入    ICP壓電加速度傳感器

輸入范圍      (0.5~5)V/G

儀表恒流源     4.3mA（24Vdc）

輸入點數      2點

●   系統輸入/輸出轉換精度（含傳感器）：

記錄輸出      ±1.0%（全量程）      25℃

數碼顯示      ±1.0%（全量程）      25℃

●   記錄輸出（后面板端子）：

4-20mA（最大負載500Ω）；

原始信號緩沖輸出（后面板端子）：傳感器原始信號經緩沖放大后從后面板端子輸出。

●   報   警：

報警設定點      4點   A通道(危險1點,警戒1點),B通道(危險1點,警戒1點)

繼電器狀態      常失電

報警繼電器輸出  4組常開繼電器（A危險,A警戒,B危險,B警戒）

觸點輸出容量    250VAC/３A或30VDC/３A

報警延時        0～10秒可設，優先采用  1秒

報警復位        自動復位,自鎖(可選)優先采用自動復位。

●   環   境：

工作溫度    0 ∽  65℃

存儲溫度 -30  ∽85℃

相對濕度   20 ∽ 95% 無冷凝

●   工作電源：165-265VAC，  47-440Hz

●   功耗：＜10瓦

●   重量：＜1.5KG
