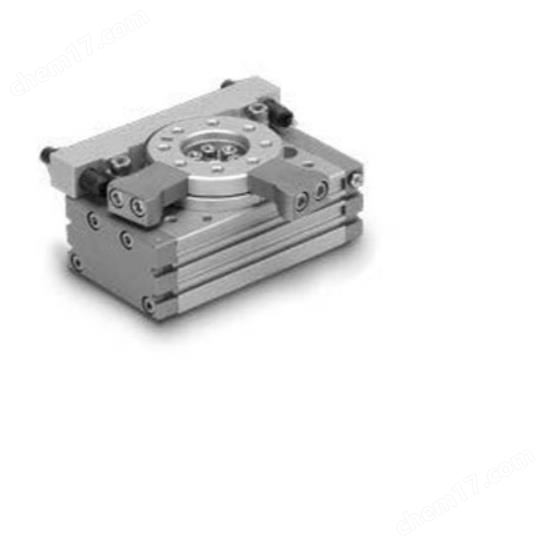

MSQB10L3-M9BL 日本SMC擺臺氣缸供應
- 公司名稱 上海圖衡自動化設備有限公司
- 品牌 SMC/日本
- 型號 MSQB10L3-M9BL
- 產地 日本
- 廠商性質 經銷商
- 更新時間 2025/8/14 11:37:29
- 訪問次數 36
日本SMC擺臺MSQB10L3-M9BLMSQB200A-M9NVMSQB30A-M9PZMSQB50A-M9BL
聯系方式：趙文苑18979699358 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 應用領域 | 環保,化工,制藥/生物制藥,汽車及零部件,綜合 |
|---|
日本SMC擺臺氣缸供應
●帶角度調節功能
●負載可直接安裝，本體安裝時易于對中
●可選擇內置液壓緩沖器或外部緩沖器
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 精度 | B | 基本型 |
| 尺寸 | 10 | 10 |
| 液壓緩沖器的種類 | L | 低能用液壓緩沖器 |
| 連接口位置及擺動角度 | 3 | 標準型90° |
| 訂制規格記號 | - | 標準 |
| 磁性開關型號 | M9BL | 無觸點磁性開關, 直接出線式, 帶指示燈, 2線式, 橫引出, 導線長3m, 適用電壓：DC24V(DC10~28V) |
| 磁性開關個數 | - | 2個 或 無 |
| 通口種類 | - | M5(10,20);Rc1/8(30,50) |
| 訂制規格 | - | 標準 |
其他特性
| 字段描述 | 取值描述 |
|---|---|
| 氣缸通口尺寸 | M5X0.8 |
| 形式 | 氣壓式 |
| 內置磁環 | 內置磁環 |
| 安裝件 | 基本型 |
| 使用流體 | 空氣 |
| 緩沖形式 | 兩端液壓緩沖器 |
| 接管口位置 | 側面通口 |
| 低使用圧力 [MPa] | 0.2 MPa |
| 高使用圧力 [MPa] | 1 MPa |
| 角度調整范圍 | ±3 ° |
| 環境溫度 | 0～60℃ |
| 給油 | 不給油式 |
| 允許動能 [J] | 0.161 J |
| 材質（缸筒） | 鋁合金 |
| 端蓋材質 | 鋁合金 |
| 動作上穩定的擺動時間調整范圍 | 0.2～1.0 s/90° |
| 缸徑 | Φ15 mm |
日本SMC擺臺氣缸供應
描述 MSQ 系列 擺臺 齒輪齒條式 帶外部緩沖器
●平臺和擺動氣缸一體化
●帶角度調節功能
●負載可直接安裝，本體安裝時易于對中
●可選擇內置液壓緩沖器或外部緩沖器
字段描述字段取值取值描述
精度B基本型
尺寸1010
液壓緩沖器的種類L低能用液壓緩沖器
連接口位置及擺動角度3標準型90°
訂制規格記號-標準
磁性開關型號M9BL無觸點磁性開關, 直接出線式, 帶指示燈, 2線式, 橫引出, 導線長3m, 適用電壓：DC24V(DC10~28V)
磁性開關個數-2個 或 無
通口種類-M5(10,20);Rc1/8(30,50)
訂制規格-標準
其他特性
字段描述取值描述
氣缸通口尺寸M5X0.8
形式氣壓式
內置磁環內置磁環
安裝件基本型
使用流體空氣
緩沖形式兩端液壓緩沖器
接管口位置側面通口
低使用圧力 [MPa]0.2 MPa
高使用圧力 [MPa]1 MPa
角度調整范圍±3 °
環境溫度0～60℃
給油不給油式
允許動能 [J]0.161 J
材質（缸筒）鋁合金
端蓋材質鋁合金
動作上穩定的擺動時間調整范圍0.2～1.0 s/90°
缸徑Φ15 mm
