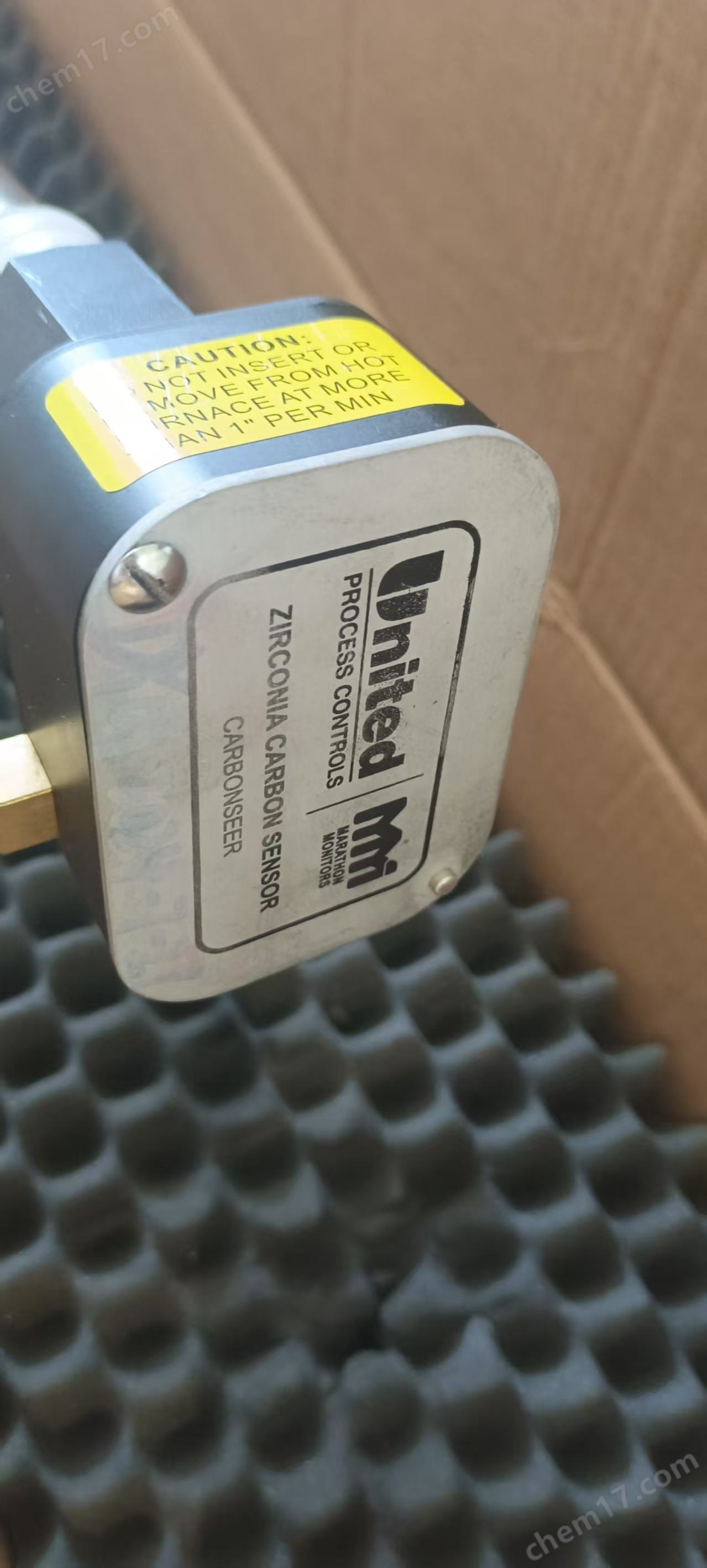

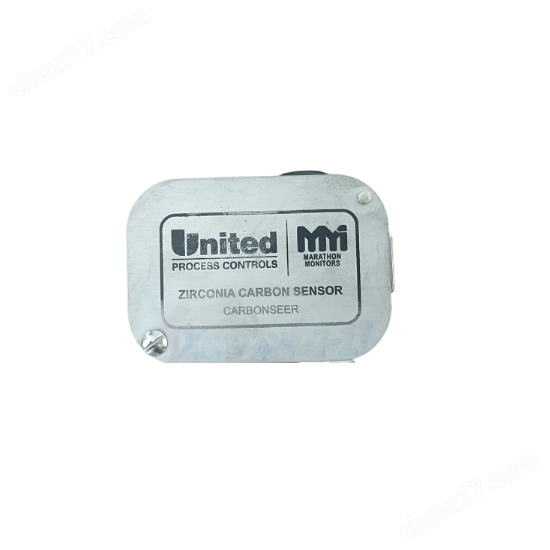

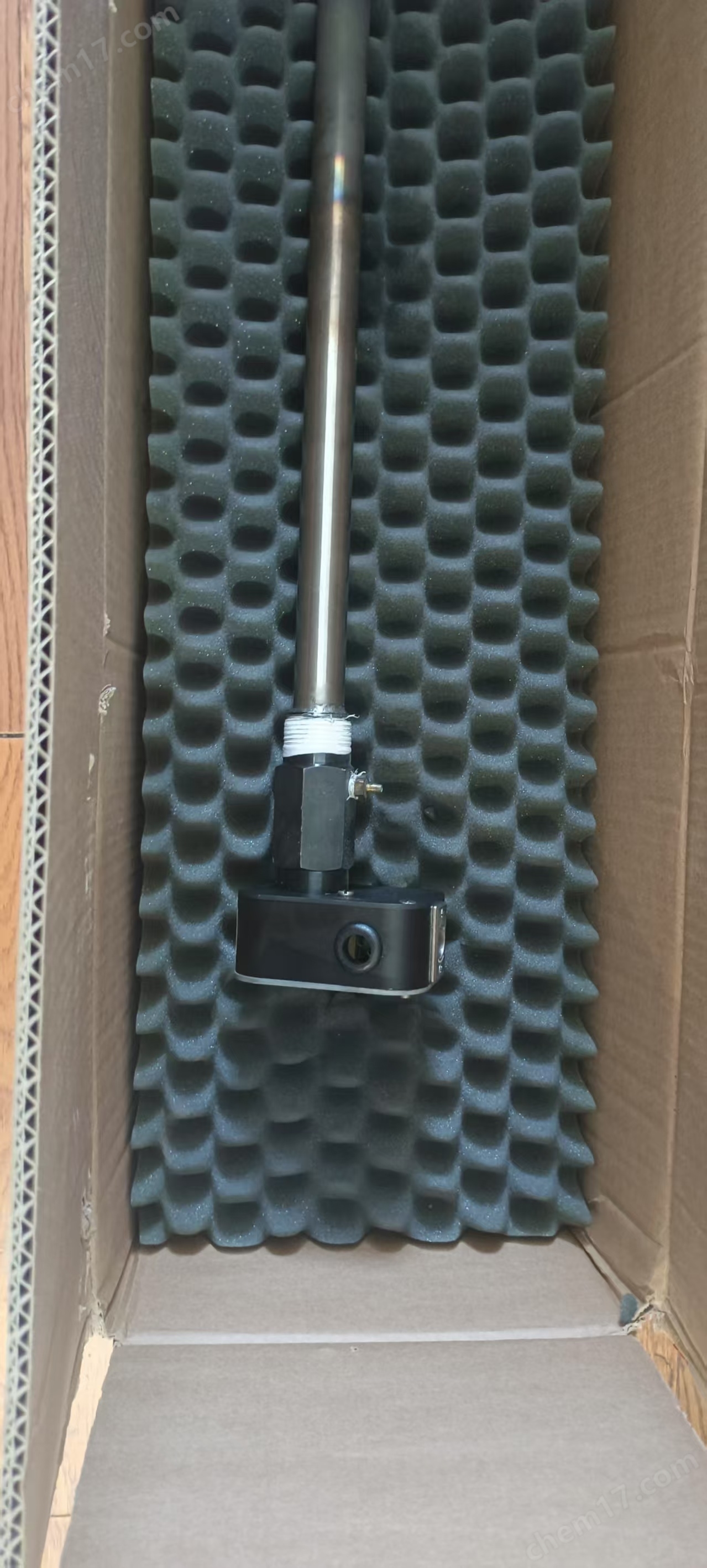

-1322055496⑨氧探頭

直插式耐高溫MMI馬拉松傳感器金屬工控品件  直插式耐高溫MMI馬拉松傳感器金屬工控品件

五、 氧傳感器的安裝

合理的安裝是保證氧傳感器可靠運行的關鍵，許多使用問題均由于氧傳感器安裝不當造成的，

 1、采樣測量點

確定測量點是首要的工作，它應遵循如下幾項原則：

 選擇的測量點要求能正確反映所檢測的爐內氣體，以保證氧傳感器 輸出信號的真實性，盡量避開回風死角；

 （2） 測量點不可太靠近燃燒點或噴頭等部位，這些部位的氣體處于劇烈反應中，會造成氧傳感器檢測值劇烈波動失真；也不要過于靠近風機等產氣設備，以免電機的震動沖刷損壞傳感器；避免放在可能碰撞的位置，以免碰撞損壞探頭，保證傳感器的安全；

 2、氧傳感器的安裝、連接方式

（1）氧探頭的安裝可采用水平或垂直方式，其中垂直安裝較理想。不管采用何種方式，探頭采樣管引導板的方向應該盡量正對被測氣流的方向，在初始安裝的時，先通過了解工藝，確定基本方向。然后在系統通電加熱探頭以后，旋轉采樣管方向，使用數字萬用表觀察輸出氧電勢的波動情況，來確定比較好的引導方向。

氧傳感器安裝所用接頭為專用法蘭接頭，配裝石棉墊壓接，以確保密封，否則因?yàn)橐话銧t內為負壓，該處法蘭接頭處漏氣會影響測量精度或造成信號波動。

 （3）氧傳感器的信號引出線 好用屏蔽線，以消除干擾。 佳方式是使用2根2芯電纜，一根2芯屏蔽電纜接氧電勢輸出信號，一根2芯KVV控制電纜接探頭加熱連接端；如果現場條件不具備可直接使用一根4芯KVV電纜連接探頭氧電勢信號和加熱端。
