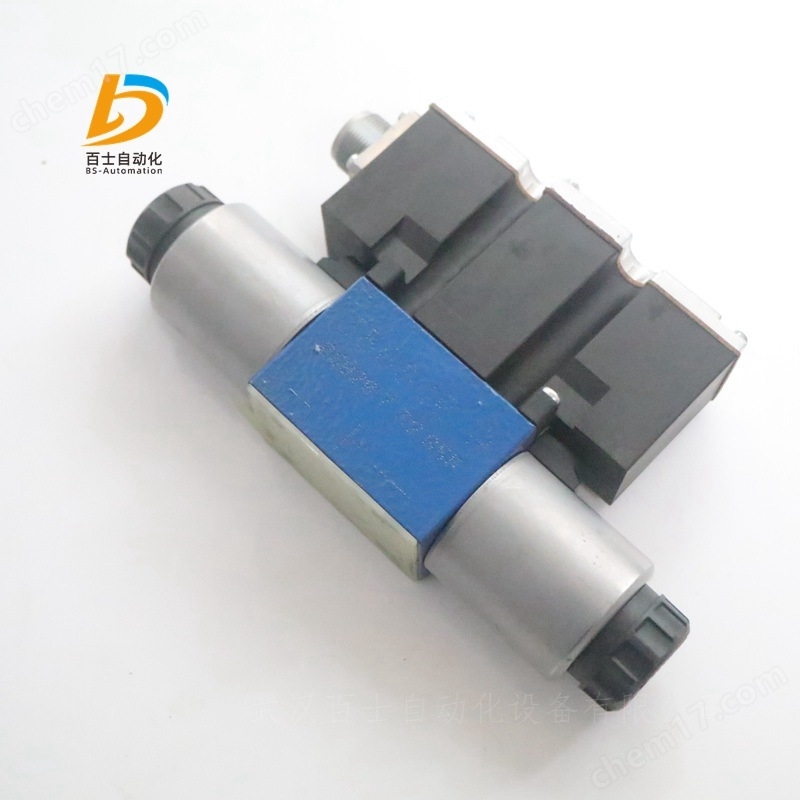

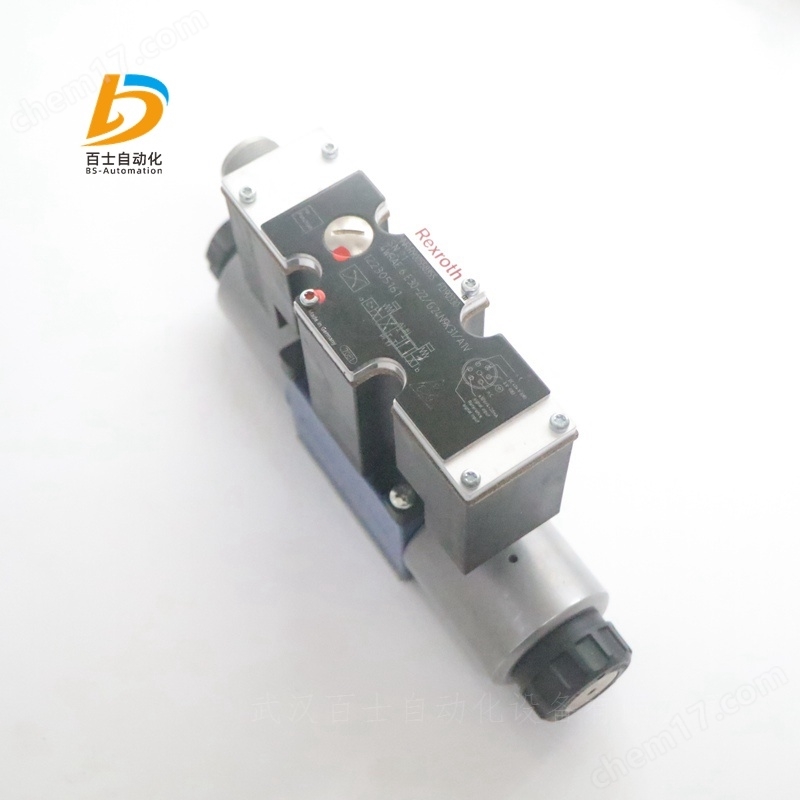

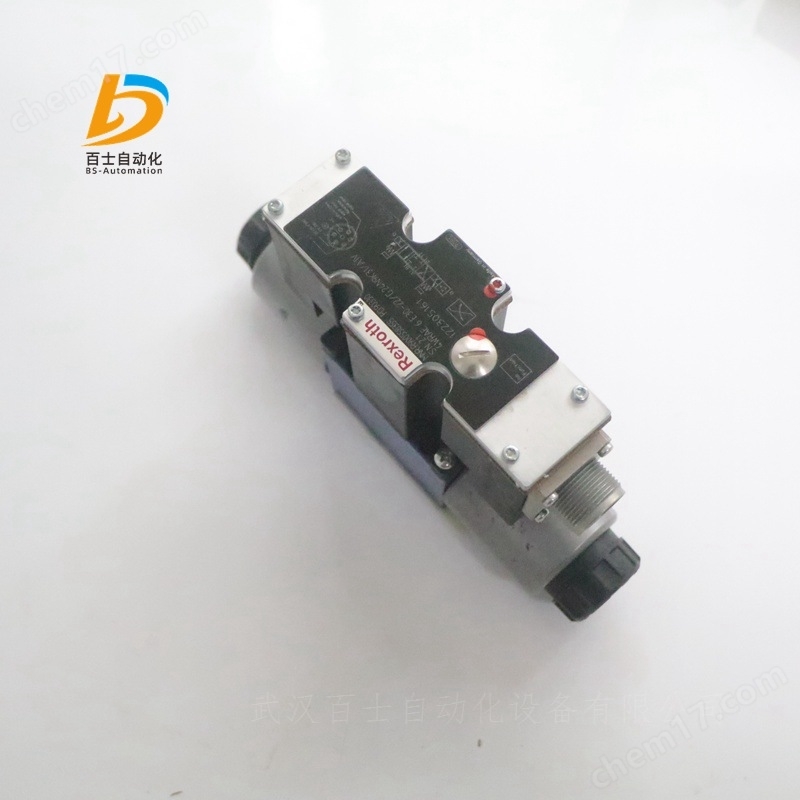

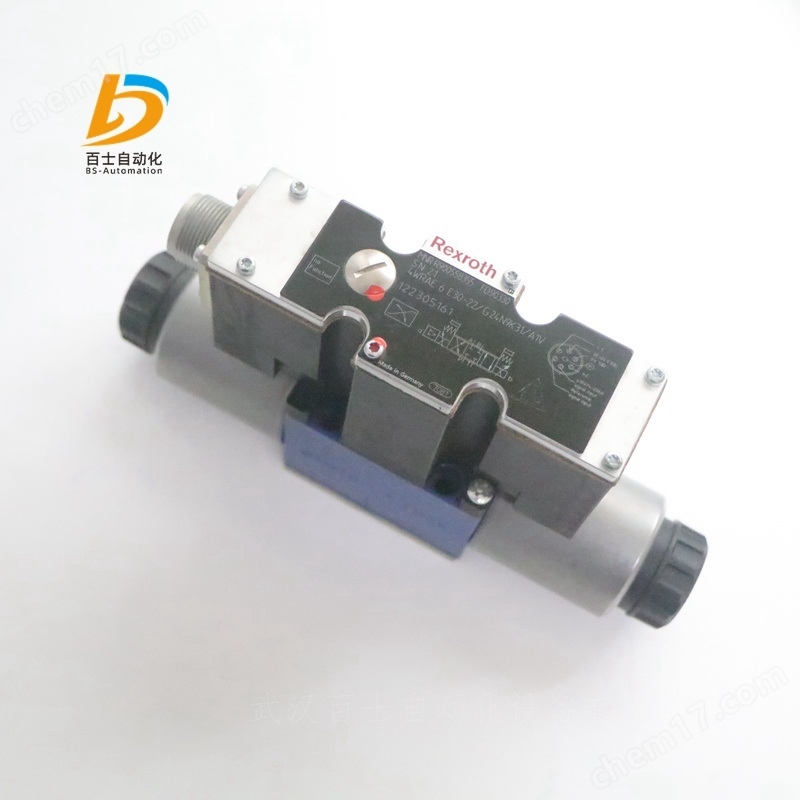

力士樂比例閥4WRAE6E30-22/G24N9K31/A1V，武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

力士樂REXROTH液壓比例方向閥4WRAE6E30-2X/G24N9K31/A1V

R900558355 4WRAE6E30-22/G24N9K31/A1V

公稱尺寸 6, , 符號 E, , 通過集成電子元件實現電氣控制, , 24 VDC

液壓  閥門  方向閥  比例方向控制閥  液壓比例方向閥

高性能范圍內的工業液壓閥，根據液壓符號可靠控制油流方向。

滑閥

直動式

帶隱藏式手動操作

連接圖ISO 4401-03-02-0-05

產品系列4WRA.6,10

工作壓力. [bar]315.0

體積流量 [l/min]42.0

活塞符號符號 E

連接類型底板安裝

公稱流量 [l/min]26.0

標稱尺寸6

驅動類型通過集成電子元件實現電氣控制

連接數4

開關位置數3

電源電壓24 VDC

電插頭7 芯設備插頭 (6 + PE)

電氣連接說明3 芯連接器 (2 + PE)，符合 EN 175301-803 標準

連接模擬，額定值 ±10 V

液壓油HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD

密封件FKM

重量 [kg]2.2

力士樂REXROTH不帶電氣位置反饋，帶集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥4WRAE

規格 6, 10

組件系列 2X

大工作壓力 315 bar

大流量 75 l/min

不帶電氣位置反饋，帶集成電子元件 (OBE) 的直動式比例方向閥

控制液壓油的流向和流量

通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作

用于底板安裝：孔圖按 ISO 4401

彈簧定中的控制滑板

在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。通過集成電子元件控制線圈。

設置：

閥門的基本構成包括：

帶連接面的殼體 (1)

帶有壓縮彈簧（3 和 4）的控制閥芯 (2)

帶對中螺紋的線圈（5 和 6）

集成電子元件 (7)

線圈（5 和 6）斷電后，控制閥芯 (2) 將通過壓縮彈簧（3 和 4）保持在中心位置

通過為比例電磁鐵通電，例如，為線圈“b”(6) 通電，從而直接操作控制閥芯 (2)

控制閥芯 (2) 與電氣輸入信號成比例地向左移動

通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接

關閉線圈 (6)

控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回到中心位置

帶兩個閥芯位置的閥門（型號 4WRA...A...）：

基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有帶 NG 6 的保護塞 (8.1) 或帶 NG10 的蓋 (8.2) 來代替第二個比例電磁鐵。

注意：

不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。

型號詳情舉例：

4WRAE6E30-23/G24K31/A1V

4→4 個主油口

WRAE →帶集成電子元件的比例方向閥

6→ 通徑6（通徑6，通徑10）

E→油路機能型（E,E1,W,W1,EA,WA）

30→ 額定流量 6通徑 30 l/min（7 l/min，15 l/min）

        額定流量10通徑 （30 l/min，60 l/min）

23→組件系列 20 ... 29（20 ... 29：安裝和連接尺寸不變）

G24→電源電壓 24 V

K31→連接器 DIN EN 175201-804

A1→控制值 ±10 V（F1=控制值 4 至 20 mA）

V→密封材料FKM 密封件（M=NBR 密封件）

液壓

型號   4WRAE

規格  6   10

安裝位置  任意位置，好為水平

周圍溫度范圍  -20 … +50°C

存儲溫度范圍  -20 … +80°C

重量：2.2kg   6.8kg

液壓油 符合 DIN 51524 規定的礦物油（HL、HLP）

液壓油溫度范圍  -20 … +80°C（+40 … +50℃）

粘度范圍  20 … 380mm2/s（30 … 46mm2/s）

液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15 符合 ISO 4406 (c)

滯后  ≤ 5%

反向死區  ≤ 1%

響應靈敏度  ≤ 0.5%

電氣

電壓類型直流電壓

大線圈電流  2.5A

大電流消耗

放大器  1.8A

放大器（脈沖電流）  3A

電磁線圈電阻

20 °C 時的低溫值  2Ω

大高溫值  3Ω

啟動時間  100%

高線圈溫度+ 150°C

電源  24VDC

電源電壓范圍  19 … 35V

控制值輸入"A1"  ± 10V

控制值輸入范圍“F1”  4 … 20mA

德國力士樂REXROTH比例閥物料號和型號：

R900954071 4WRAE6E30-23/G24K31/A1V

R900762072 4WRAE6W30-23/G24K31/F1V

R900558355 4WRAE6E30-2X/G24N9K31/A1V

R900954076 4WRAE6W07-23/G24K31/A1V

R900965674 4WRAE10E60-2X/G24K31/F1V

R900954083 4WRAE10E60-2X/G24K31/A1V

R900558356 4WRAE10E60-2X/G24N9K31/A1V

R900929318 4WRAE10E60-2X/G24N9K31/F1V

R900710530 4WRAE10W60-2X/G24K31/F1V

R900954088 4WRAE10W60-22/G24K31/A1V

R900900988 4WRAE10W60-2X/G24N9K31/A1V

R900920055 4WRAE10W60-2X/G24N9K31/F1V

R900954089 4WRAE10W1-60-2X/G24K31/A1V

R900732536 4WRAE10W1-60-2X/G24K31/F1V

R900936006 4WRAE10W1-60-2X/G24N9K31/A1V

R900949757 4WRAE10W1-60-2X/G24N9K31/F1V

力士樂REXROTH比例閥R900954076

液壓比例方向閥 4WRAE6W07-2X/G24K31/A1V

R900954076 4WRAE6W07-23/G24K31/A1V

公稱尺寸 6, , 符號 W, , 通過集成電子元件實現電氣控制, , 24 VDC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列4WRA.6,10

工作壓力[bar]315

流量[l/min]42

滑閥符號符號W

連接類型底板安裝

標稱流量[l/min]7.

大小6.

驅動類型帶集成電子設備的電氣

端口數4.

切換位置數量3.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

無線連接模擬，指令值±10 V

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]2.2

力士樂REXROTH比例閥R900954071

液壓比例方向閥 4WRAE6E30-2X/G24K31/A1V

R900954071 4WRAE6E30-23/G24K31/A1V

公稱尺寸 6, , 符號 E, , 通過集成電子元件實現電氣控制, , 24 VDC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

帶隱蔽式輔助驅動裝置

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列4WRA.6,10

工作壓力[bar]315

流量[l/min]42

滑閥符號符號E

連接類型底板安裝

標稱流量[l/min]26

大小6.

驅動類型帶集成電子設備的電氣

端口數4.

切換位置數量3.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

無線連接模擬，指令值±10 V

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]2.2

力士樂REXROTH比例閥R900762072

液壓比例方向閥 4WRAE6W30-2X/G24K31/F1V

R900762072 4WRAE6W30-23/G24K31/F1V

公稱尺寸 6, , 符號 W, , 通過集成電子元件實現電氣控制, , 24 VDC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

帶隱蔽式輔助驅動裝置

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列4WRA.6,10

工作壓力[bar]315

流量[l/min]42

滑閥符號符號W

連接類型底板安裝

標稱流量[l/min]26

大小6.

驅動類型帶集成電子設備的電氣

端口數4.

切換位置數量3.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

無線連接模擬，指令值4…20mA

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]2.2

力士樂比例閥4WRAE6E30-22/G24N9K31/A1V
