力士樂比例換向閥4WREE10V75-23/G24K31/A1V，武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

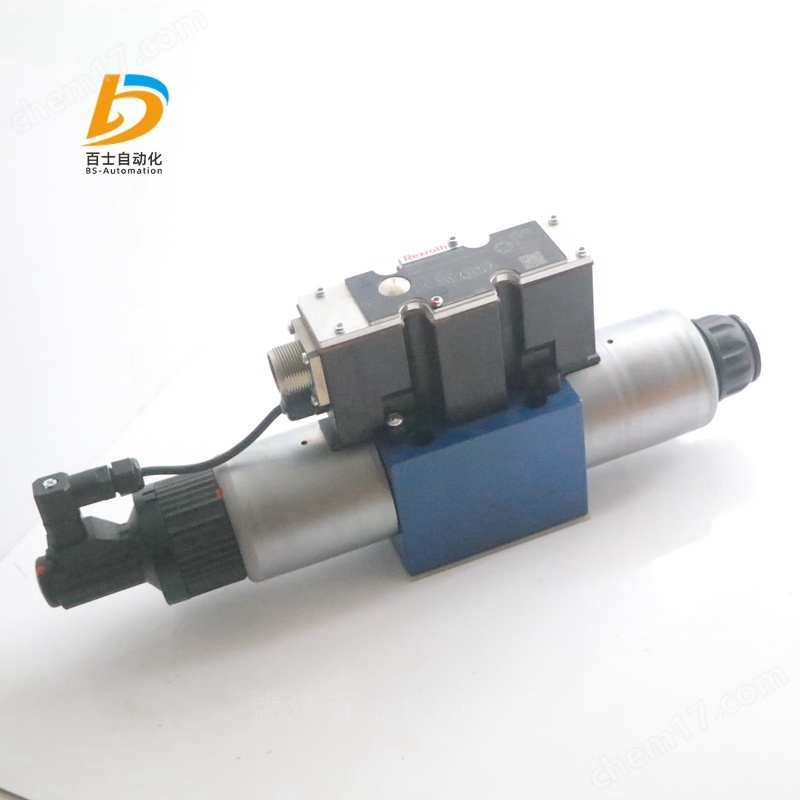

力士樂REXROTH液壓比例方向閥4WREE10V75-2X/G24K31/A1V

R900924607 4WREE10V75-23/G24K31/A1V

公稱尺寸 10, , 符號 V, , 通過集成電子元件實現電氣控制, , 24 VDC

液壓  閥門  方向閥  比例方向控制閥  液壓比例方向閥

高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度

滑閥

直動式

工業高性能液壓閥

連接圖ISO 4401-05-04-0-05

產品系列4WRE(E)6,10

工作壓力. [bar]315.0

體積流量 [l/min]180.0

活塞符號符號 V

連接類型底板安裝

公稱流量 [l/min]75.0

標稱尺寸10

驅動類型通過集成電子元件實現電氣控制

連接數4

開關位置數3

電源電壓24 VDC

電插頭7 芯設備插頭 (6 + PE)

電氣連接說明7 針設備插頭 (6 + PE)，符合 EN 175201-804

連接模擬，額定值 ±10 V

液壓油HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD

密封件FKM

重量 [kg]6.24

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式二位四通和三位四通比例方向閥

4WREE

規格 6, 10

組件系列 2X

大工作壓力 315 bar

大流量 180 l/min

帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥

調整體積流量的方向和大小

通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作

用于底板安裝：孔圖按 ISO 4401

彈簧定中的控制滑板

型號 4WREE...-2X/...

在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。通過集成電子元件控制線圈。

設置：

閥門的基本構成包括：

帶連接面的殼體

帶有壓縮彈簧與彈簧座的控制閥芯

帶對中螺紋的線圈

位置傳感器

集成電子元件

可通過 Pg7 進行電氣零電位調節

功能：

線圈和斷電后，位于彈簧座和之間的壓縮彈簧和可將控制閥芯置于中心位置

可通過控制比例電磁鐵（例如，線圈“b”）直接操作控制閥芯

→控制閥芯與電氣輸入信號成比例地向左移動

→通過具有漸進

流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接

關閉線圈

→控制閥芯在壓縮彈簧的作用下返回至中心位置

在斷電狀態下，線圈的復位彈簧使得控制閥芯保持在機械中心位置。使用帶有符號“V”的控制閥芯時，此位置與液壓中心位置不對應！電動閥控制環關閉時，控制閥芯將位于液壓中心位置。

重要注意事項：

PG 裝配不得打開。位于下方的調節螺母的機械調節已禁用，該操作會損壞閥門！

帶兩個閥芯位置的閥門：（型號 4WREE...A...）

基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，此雙閥芯位置閥僅配有線圈“a”。它配有保護塞來代替第二個比例電磁鐵。

注意：

由于設計原理，閥內固有內部泄漏，泄漏量可能隨著使用年限而增加。

注意：

不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。

德國力士樂REXROTH比例閥訂貨號和型號：

R900911004 4WREE6W32-24/G24K31/A1V

R900974247 4WREE6WA16-24/G24K31/A1V

R900950341 4WREE6E08-24/G24K31/A1V-655

R900950342 4WREE6E16-2X/G24K31/A1V-655

R900950342 4WREE6E16-24/G24K31/A1V-655

R900907114 4WREE6E32-24/G24K31/A1V

R900925733 4WREE6E32-24/G24K31/F1V

R901295270 4WREE6V16-24/G24K31/A1V-742

R901453116 4WREE6X00-2X/G24K31/F1V-A22

R900933073 4WREE10E25-23/G24K31/A1V

R900927231 4WREE10E50-23/G24K31/A1V

R900927231 4WREE10E50-2X/G24K31/A1V

R900927230 4WREE10E75-23/G24K31/A1V

R900970089 4WREE10E1-75-2X/G24K31/F1V

R900927356 4WREE10E75-2X/G24K31/F1V

R900703908 4WREE10E1-50-2X/G24K31/F1V

R900933074 4WREE10W25-23/G24K31/A1V

R900931371 4WREE10W50-23/G24K31/A1V

R900927234 4WREE10W1-75-2X/G24K31/A1V

R900927234 4WREE10W1-75-23/G24K31/A1V

R900927232 4WREE10E1-75-2X/G24K31/A1V

R900949806 4WREE10W50-2X/G24K31/F1V

R900927233 4WREE10W75-2X/G24K31/A1V

R900948360 4WREE10W75-2X/G24K31/F1V

R900962405 4WREE10W1-25-2X/G24K31/F1V

R900933077 4WREE10W1-50-2X/G24K31/A1V

R900965185 4WREE10W1-50-2X/G24K31/F1V

R900976119 4WREE10W1-75-2X/G24K31/F1V

R900927235 4WREE10V50-23/G24K31/A1V

R900924607 4WREE10V75-2X/G24K31/A1V

R900617269 4WREE10V75-2X/G24K31/F1V

力士樂REXROTH液壓比例方向閥4WREE10W25-2X/G24K31/A1V

R900933074 4WREE10W25-23/G24K31/A1V

公稱尺寸 10, , 符號 W, , 通過集成電子元件實現電氣控制, , 24 VDC

液壓  閥門  方向閥  比例方向控制閥  液壓比例方向閥

高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度

滑閥

直動式

工業高性能液壓閥

連接圖ISO 4401-05-04-0-05

產品系列4WRE(E)6,10

工作壓力. [bar]315.0

體積流量 [l/min]150.0

活塞符號符號 W

連接類型底板安裝

公稱流量 [l/min]25.0

標稱尺寸10

驅動類型通過集成電子元件實現電氣控制

連接數4

開關位置數3

電源電壓24 VDC

電插頭7 芯設備插頭 (6 + PE)

電氣連接說明7 針設備插頭 (6 + PE)，符合 EN 175201-804

連接模擬，額定值 ±10 V

液壓油HL、HLP、HLPD、HVLP、HVLPD、HEES、HEPG、HETG、HFDR、HFDU

密封件FKM

重量 [kg]6.26

力士樂REXROTH比例閥R901295270

液壓比例方向閥 4WREE6V16-2X/G24K31/A1V-742

R901295270 4WREE6V16-24/G24K31/A1V-742

公稱尺寸 6, , 符號 V, , 通過集成電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度

滑閥

直接驅動

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列4WRE（E）6,10

工作壓力[bar]315

流量[l/min]80

滑閥符號符號V

連接類型底板安裝

標稱流量[l/min]16

大小6.

驅動類型帶車載電子設備的電氣

端口數4.

切換位置數量3.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

無線連接模擬，指令值±10 V

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]2.44

力士樂REXROTH比例閥R900974247

液壓比例方向閥 4WREE6WA16-2X/G24K31/A1V

R900974247 4WREE6WA16-24/G24K31/A1V

公稱尺寸 6, , 符號 WA, , 通過集成電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度

滑閥

直接驅動

工業用高性能液壓閥

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列4WRE（E）6,10

工作壓力[bar]315

流量[l/min]80

滑閥符號符號WA

連接類型底板安裝

標稱流量[l/min]16

大小6.

驅動類型帶集成電子設備的電氣

端口數4.

切換位置數量2.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

無線連接模擬，命令值0…10 V

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]1.88

力士樂REXROTH比例閥R900933073

液壓比例方向閥 4WREE10E25-2X/G24K31/A1V

R900933073 4WREE10E25-23/G24K31/A1V

公稱尺寸 10, , 符號 E, , 通過集成電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度

滑閥

直接驅動

工業用高性能液壓閥

產品屬性

連接圖ISO 4401-05-04-05

產品系列4WRE（E）6,10

工作壓力[bar]315

流量[l/min]150

滑閥符號符號E

連接類型底板安裝

標稱流量[l/min]25

大小10

驅動類型帶集成電子設備的電氣

端口數4.

切換位置數量3.

電源電壓24伏直流電

電子連接器連接器R900021267/R900217845，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

無線連接模擬，指令值±10 V

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]6.24

力士樂REXROTH比例閥R900931371

液壓比例方向閥 4WREE10W50-2X/G24K31/A1V

R900931371 4WREE10W50-23/G24K31/A1V

公稱尺寸 10, , 符號 W, , 通過集成電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度

滑閥

直接驅動

工業用高性能液壓閥

產品屬性

連接圖ISO 4401-05-04-05

產品系列4WRE（E）6,10

工作壓力[bar]315

流量[l/min]180

滑閥符號符號W

連接類型底板安裝

標稱流量[l/min]50

大小10

驅動類型帶集成電子設備的電氣

端口數4.

切換位置數量3.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

無線連接模擬，指令值±10 V

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]6.26

力士樂REXROTH比例閥R900927233

液壓比例方向閥 4WREE10W75-2X/G24K31/A1V

R900927233 4WREE10W75-23/G24K31/A1V

公稱尺寸 10, , 符號 W, , 通過集成電子元件實現電氣控制, , 24 VDC

高性能范圍內的工業液壓閥；根據液壓符號可靠控制油流方向；通過內部活塞位置反饋實現高精度

滑閥

直接驅動

工業用高性能液壓閥

產品屬性

連接圖ISO 4401-05-04-05

產品系列4WRE（E）6,10

工作壓力[bar]315

流量[l/min]180

滑閥符號符號W

連接類型底板安裝

標稱流量[l/min]75

大小10

驅動類型帶集成電子設備的電氣

端口數4.

切換位置數量3.

電源電壓24伏直流電

電子連接器連接器，7極（6+PE）

電氣連接說明符合EN 175201-804的連接器7極（6+PE）

無線連接模擬，指令值±10 V

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]6.24

配套七芯插頭：

金屬R900021267

半金屬R900217845

配套放大板

R900979889 VT-VRPA 2-2-1X/V0/T1

R900249811 VT-MRPA2-2-1X/V0/0

R900979888 VT-VRPA 2-2-1X/V0/T5

力士樂比例換向閥4WREE10V75-23/G24K31/A1V
