E+H恩德斯豪斯模塊化工業溫度計iTHERM ModuLine TM101工作原理

E+H恩德斯豪斯模塊化工業溫度計iTHERM ModuLine TM101的工作原理基于熱電阻（RTD）或熱電偶的測溫技術，通過直接過程接觸實現高精度溫度測量，并利用模塊化設計、智能變送器及可選藍牙功能提升測量精度、數據傳輸效率與維護便捷性。

核心測溫原理

熱電阻（RTD）技術：TM101采用鉑電阻（如PT100）作為測溫元件，其電阻值隨溫度變化呈線性關系。當溫度變化時，電阻值發生相應變化，通過測量電阻值即可精確計算出溫度值。這種技術具有高精度、高穩定性和長期可靠性。

熱電偶技術：TM101也支持熱電偶測溫，如K型熱電偶，其測溫范圍可達-200℃至+1100℃。熱電偶由兩種不同金屬導線組成，當兩端溫度不同時會產生熱電勢，通過測量熱電勢即可確定溫度值。

模塊化設計

TM101采用模塊化設計，包括鎧裝芯子、保護套管、接線盒和溫度變送器等組件。這種設計使得溫度計可以根據實際需求進行靈活配置，滿足不同工業應用場合的測溫要求。

鎧裝芯子：作為測溫元件的核心部分，鎧裝芯子直接接觸被測介質，確保溫度測量的準確性。

保護套管：保護套管用于保護鎧裝芯子免受介質腐蝕、磨損和機械損傷。TM101提供多種材質的保護套管，如316L不銹鋼和Alloy 600合金，以適應不同介質的測溫需求。

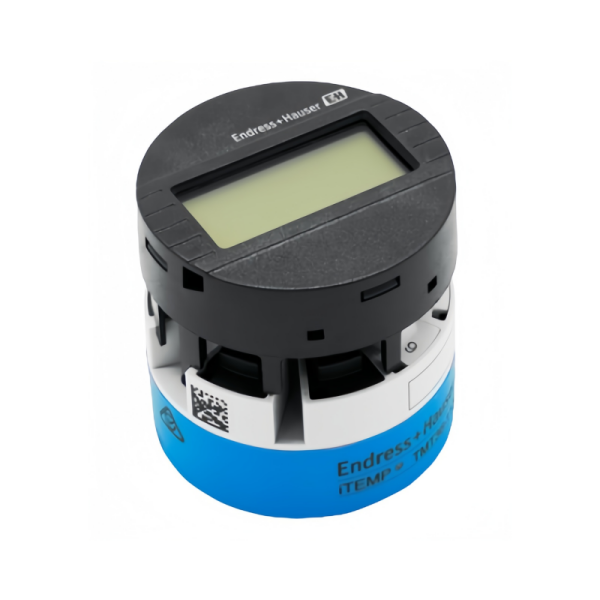

接線盒和溫度變送器：接線盒用于連接鎧裝芯子和溫度變送器，實現溫度信號的傳輸。溫度變送器則將測溫元件輸出的微弱信號轉換為標準信號（如4-20mA），便于遠程傳輸和數據處理。

智能功能與通信

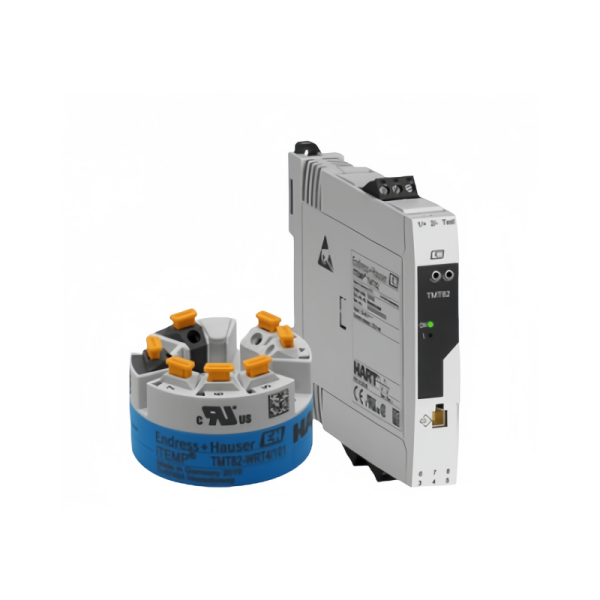

TM101配備了智能溫度變送器，支持多種輸出信號和通信協議，如4-20mA、HART®等。這使得溫度計可以輕松集成到現有的工業自動化系統中，實現遠程監控和數據管理。此外，TM101還支持可選的藍牙連接功能，便于用戶進行無線調試和維護。

高精度與穩定性

TM101的測量精度符合IEC 60751的Class A或Class B標準，以及ASTM E230的等級標準和IEC 60584-2的2級標準。其響應時間（t90）約為17秒，具體取決于配置。這些特性確保了TM101在各種工業應用場合中都能提供高精度和穩定的溫度測量值。

應用領域

基本型溫度計可靠進行溫度測量，帶標準延長頸，鎧裝芯子不可替換，在非危險區中測量。溫度計安裝在帶Bluetooth®的模塊化變送器中，帶4...20 mA輸出，采用HART®通信；同直接線方式相比，測量精度更高。

技術參數

測量原理

熱電阻

特點/應用

基本技術

標準樣式

廣泛的應用范圍

直接的工藝接觸

熱保護套管

沒有直接的流程接觸

鎧裝芯子/探頭

基礎傳感器技術

熱保護套管外徑

插入：6.0 毫米

所需最大插入深度

最大可達 1000.0 毫米（39 英寸）

熱保護套管材質

插入材料：

316L（1.4404）

合金 600（2.4816）

過程連接

問題：

G1/2 英寸，G1/4 英寸

NPT1/2 英寸

M18x1.5，M20x1.5

螺帽和螺母：

G1/2 英寸，G3/4 英寸

壓接接頭，還有彈簧加載型：

NPT1/2 英寸，G1/2 英寸

應用廣泛

測量范圍：-50...+650 °C (-58...+1202 °F)

最大壓力：50 bar (725 psi)

最高防護等級：IP68

在非危險場合中使用

優勢

高性價比，全球快速發貨

產品選型簡單，智能設計，便于維護

配備多種過程連接
