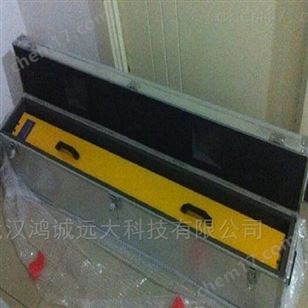

HYRS-5電子鋼軌平直度激光測量儀 電子式鋼軌平直度檢測儀 電子鋼軌平直尺

　　目前依靠人工塞尺、鋼軌平直尺的檢測方法來指導鋼軌的焊接、維修，已不能滿足列車運行對鋼軌焊接接頭平順性的要求，而且檢測精度差、效率低下；因此，開發高精度、高效輕便的軌面短波不平順檢測裝置——鋼軌平直度檢測儀十分必要。
　　HYRS-5電子鋼軌平直度激光測量儀采用非接觸式的激光傳感器測量，可測量垂直和水平兩個方向的平順度情況，適用于測量鋼軌焊補、接頭以及絕緣軌接頭的平順度，還可以對鋼軌的垂直面的磨損程度進行評估。在測量過程中還可以采用重疊法，對鋼軌磨損的測量長度能夠超過設備本身的長度，不僅適用于對短距離波形范圍（0.03-0.3米）的鋼軌磨損情況評估，也適用于對長距離波形范圍（0.3-1米、1-3米、10米）的鋼軌磨損情況評估。

主要特點
（1）采用精密導軌為測量基線，能夠反映真實數值，消除了原來所用的鋼板尺加塞尺的測量方法中存在的原理性缺陷，測量精度高
（2）設備顯示所測量位置的波形圖以及對其經過分析后做出的評估結果，現場直接生成圖形、EXCEL等。配有軟件，便于對測量結果進行存檔、分析、打印檢測報告，及時跟蹤鋼軌的磨損情況。

技術參數
測量基本長度：1m
測量時間：≈15s
測量精度：0.02mm
分辨率：0.008mm
主機：50x10mm IRS微型系統及1mm探頭，測量精度更高更穩定
控制系統：一鍵式多接口
控制系統：hydcrack4.1.gp3.B系統，不需電腦，現場直接生成圖形、圖片、EXCEL等檢測報告
測量點數量：1000點/米
測量范圍：±10mm (自平均線計)
內存量：≥10000個焊接剖面
工作時間：＞1000次測量
機身重量：≤15kg
