內旁通管 紊流管 雙套管 濃相管

濃相輸送特點

1．濃相輸送技術與普通氣力輸送相比較，具有以下優點：由于采用靜壓輸送，壓縮空氣用量比普通氣力輸送少，輸送等量的氧化鋁時動力消耗少2/3以上。

2．固氣混合比高達60：1普通氣力輸送的固氣比均在30：1以下，管徑可相應縮小以輸送壓力低，排出廢氣少，過濾面積減少，過濾器相應減小。

3．輸送速度低，僅2～3m/s， 對管道磨損小，可使用普通鋼管，且運行噪音小。

4．設備簡單，維修工程量很小。

5．輸送高度達30～40m，輸送距離可達450m。主管直徑可達150～200mm。zui大能力為30t/h。

6．物料在輸送中破損小，并且在管子彎道處也不結垢，輸送管道在轉彎處也無需特種保護。

7．易于實現全自動控制，操作人員少。

8．卸料靈活，設備布置方便。

濃相輸送原理

濃相輸送裝置是輸送氧化鋁，氟化鹽等粉狀物料的*裝置。該裝置具有結構簡單，運行可靠，節省能耗，節省經營費用等特點，國外已廣泛應用于電解鋁廠的氧化鋁和氟化鹽輸送及煙氣凈化系統。

當氣流中顆粒濃度在0.05m3/ m以下，固氣混合系統的空隙率ε>0.95時,稱為稀相輸送；當氣流中顆粒濃度在0.2以上，固氣混合系統的空隙率ε<0.8時，稱為濃相輸送。稀相輸送的主要設備是噴射泵，壓縮空氣直接作用于物料的單個顆粒上，使物料呈沸騰狀態。稀相輸送的固氣比低，壓縮空氣耗量大，而且物料流速快，致使管道磨損嚴重，物料破損率高。濃相輸送技術是套管式氣力壓送式輸送，與稀相輸送比較，固氣比高，氣流速度小，輸送壓力低，因而相對減少了壓縮空氣用量，降低了能耗和物料破損率。

流態化輸送一般稱之為濃相輸送，氣流速度小于15m/s。，固氣比大于20，此時物料在管道中已不再均勻分布，而呈密集狀態，但管道并未被物料堵塞，因而仍然是依靠空氣的動能來輸送。

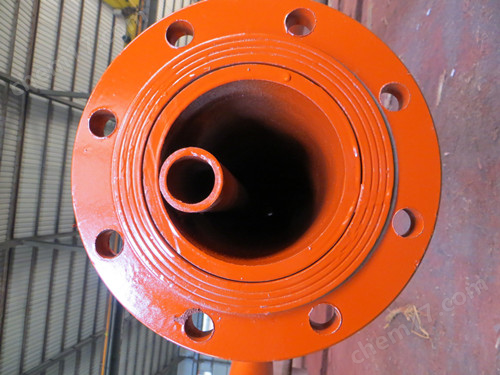

濃相輸送管一般由內管和外管兩根管子配合組成,特質的內管焊接在外管上壁。兩根管子一根送入固體顆粒狀物料，一根送入壓縮空氣。不同規格的濃度管用法蘭相接，濃相輸送管線阻力發生變化的地方采用特質的分流器聯結，減少氧化鋁輸送過程的阻力和磨損。采用內管是濃相輸送是關鍵，內管的開口距離和輸送過程中的氣流速度隊輸送過程影響*。

濃相輸送管的工作原理就是利用流體的zui小阻力原理，壓力角度來說，移動一段短料柱所需的總壓力小，從氣流速度來說，在切割料栓時，氣速的影響是很重要的。因為氣流速度高會形成長料栓，氣流速度低則形成短料栓，并且由內管產生的脈沖力不同，逐漸降低氣流速度，料栓的長度變短，到一定程度就會轉變城流態話的物料流動，要想采用較低的空氣壓力將濃相料栓送走，就要求將料栓長度切短。

濃相輸送的輸送方式

栓流式濃相輸送技術原理

研究栓流式濃相輸送技術，可假設管中流態化的連續料流由于管道太長，遇阻后即將停滯。此時，在管道內腔的上部，設置一根內管，內管朝下的一面開有若干小孔，輸送管中的部分氣流將進入內管流動，形成并分離出一段移動的流態化料栓。此過程的連續進行，使得剩余的連續流態化料流被不斷分割，在輸送管中得到氣栓，料栓相間的栓流輸送狀態，從而實現了長距離管道中物料流態化（濃相）輸送。推動若干個料栓所需消耗的氣壓比推動一段流態化連續料流（等長于各料栓長度之和）要小得多，此外移動兩段短料栓所需消耗的氣壓比移動一段長料栓（等長于兩段短料栓之和）要小。

紊流雙套管工作原理：

紊流雙套管為在鋼管內安裝內套管，內套管內每隔一段距離都有特別設計的開口，每個開口*豎有開孔的圓片。

流入內套管的輸送空氣在開孔的圓片作用下，在輸送管內盡可能大的產生紊流，使物料和空氣連續的充分流化、混合，便于輸送。

若物料輸送時在輸送管內某段形成了物料堆，局部壓阻增加，產生局部高氣壓。高氣壓使更多的空氣旁路流入內套管，在物料堆前后內管開口處，形成更強的紊流，從而疏松堆積的物料堆，消除堵塞。

由于雙套管對水平管堵灰的吹掃作用特別明顯，因此雙套管系統適用于遠距離輸送，一般輸送距離可達2000米，zui大甚至可達3000米。

紊流雙套管的優勢：

一、系統可靠，不堵塞。

紊流雙套管輸送氣體在管道內產生自調節有序的紊流，尤其在輸送過程中，對堵塞趨向的部位，這種紊流將自動加強，以消除堵塞。所以，紊流雙套管在正常的輸送灰料的工作過程中不會出現堵塞現象。

二、易操作。

紊流雙套管灰料輸送狀態下，可隨時起、停。無需像其他輸送系統那樣，正常停運或故障停運后為保障下次啟動必須先將管內滯留的物料清理干凈。

三、大物料量、遠距離。

紊流雙套管輸送系統不堵塞的特點使其比任何其他系統都適合于大物料量、遠距離的氣力輸送。目前已有輸送物料量達300噸，輸送距離zui長達3000米的使用業績。

四、大顆粒、高比重物料輸送。

紊流雙套管輸送系統不堵塞的特點使其比任何其他系統都適合于大顆粒、高比重物料的氣力輸送。允許輸送堆積密度在0.6-1.5T/立方米的物料。

五、耐用、磨損少、維護量小。

紊流雙套管低流速、低正壓的特點使系統磨損非常小，因而系統非常耐用，維護量非常小。

紊流雙套管的原理

紊流雙套管的原理建立在兩個基礎上:

◎?qū)τ谒捷斔凸艿溃捎谥亓τ绊?，氣固混合物在管道?nèi)形成:管道上部氣多固少、管道下部固多氣少的狀態。

◎?qū)τ谒捷斔凸艿?，?dāng)發生堵管現象時，粉料首先在管道下壁開始堆積，逐漸向上堆積到管道上壁，zui終將管道*堵死。

把紊流雙套管作為輸灰管道應用于氣力輸送的水平管道，可以有效的防止灰管堵塞，其防堵的機理就在于雙套管的特殊結構。當灰氣混合物在管道內流動時，經常會由于種種原因?qū)е赂苫以诠艿纼?nèi)部逐漸沉積導致堵管。當管道內的干灰開始沉積將要堵管時，壓縮空氣會通過小管流過，經過小管開孔和節流孔板的作用，對堵塞的部分進行擾動，將沉積的干灰逐漸吹動，從而避免將輸送管道堵死。

紊流雙套管的特點：

不堵管:即使管道內存有一部分物料，系統啟動后仍可順利疏通；

流速低:起始流速≤5m/s，末端流速≤15m/s；

磨損小:管道、彎頭使用壽命≥5年；

濃度高:相對于單管系統，輸送濃度高30％

能耗低:相對于單管系統，能量消耗小30％；

出力大:相對于單管系統，出力大30％；

距離長:試驗輸送距離4000m，工程輸送距離1800m；

適應性強:物料zui大粒徑為5mm，zui大比重為1.4t/m3
