地鐵輕軌信號系統銅覆接地扁鋼貫通地線??

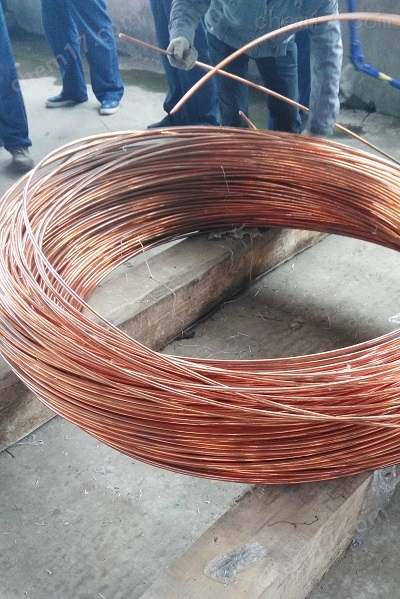

       地鐵輕軌鍍銅圓鋼貫通地線，適用于地鐵輕軌供電系統和信號系統，規格有Φ8mm、Φ10mm、Φ12mm、Φ13mm、Φ13.2mm、Φ14mm、Φ16mm鍍銅圓鋼-銅覆鋼圓線；地鐵輕軌貫通地線采用新型銅覆接地扁鋼，適用于地鐵輕軌供電系統和信號系統，規格有12*6mm鍍銅扁鋼-銅覆鋼扁鋼。

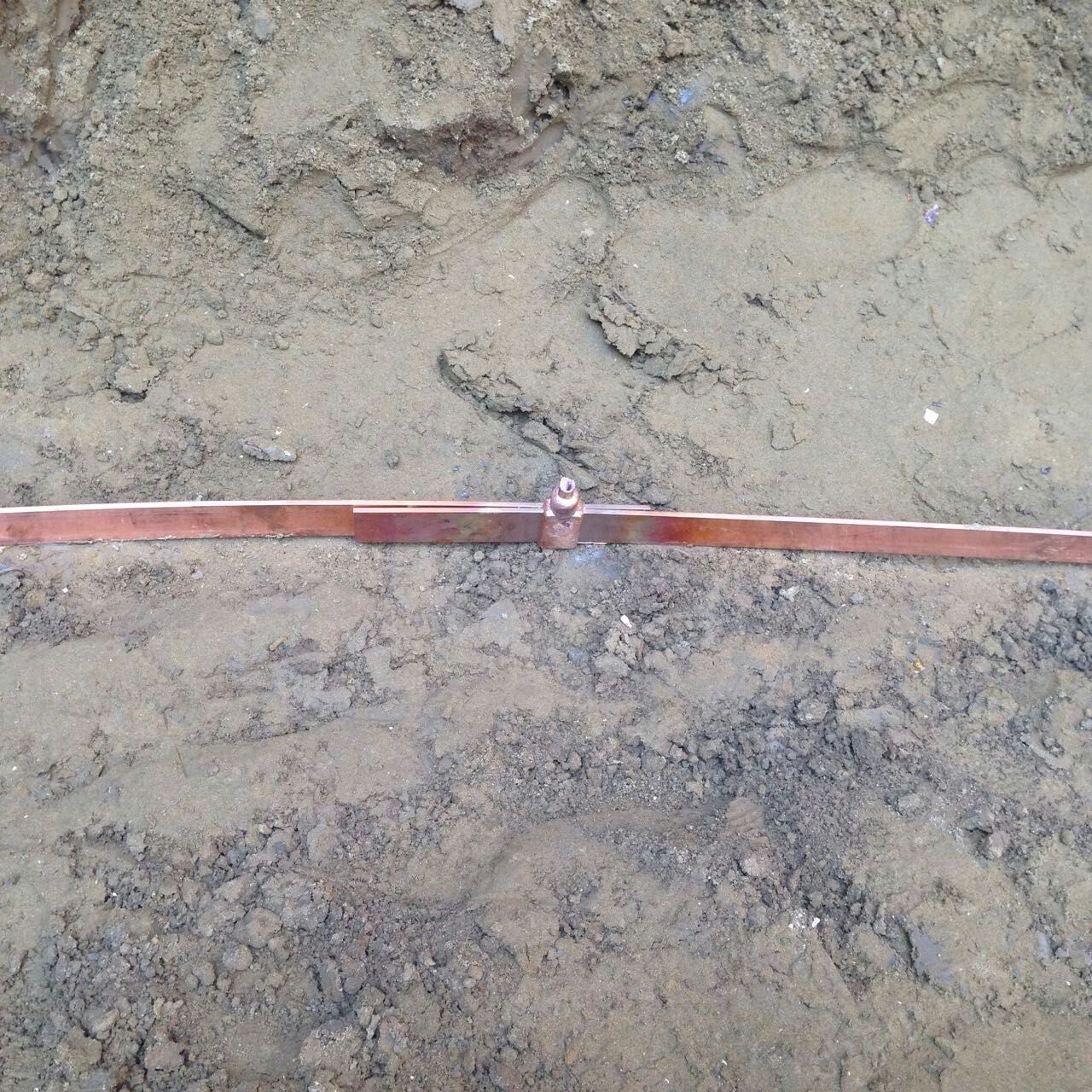

鐵路地鐵輕軌銅覆接地扁鋼貫通地線系統是將軌道沿線的牽引供電回流系統、電力供電系統、信號系統、通信及其他電子信息系統、建筑物、道床、站 臺、橋梁、隧道、聲屏障等需要接地的裝置通過貫通地線連成一體的接地系統，形成一個具有共同接地系統的等電位連接構成的一 個等電位體，減少不同設備、不同系統之間存在的電位差及可能造成的人身和設備的安全隱患。

技術標準：

本次區間貫通接地裝置采用銅覆接地扁鋼，規格型號為≥12*6mm。

銅覆接地扁鋼要求如下：

Ø 銅覆接地扁鋼的生產工藝應采用四維連續電鍍法，保證銅和鋼之間是分子聯結而不是物理連接；

Ø 銅覆接地扁鋼的任一點銅厚度不小于0.35mm，銅覆扁鋼出廠前需做浸錫處理，錫層厚度不小于30μm，銅層厚度應當用專屬的校準渦流（電磁）設備來測量。銅鍍鋼接地扁鋼銅層含銅量≥99.9%；

Ø 延展性測試：在室溫下，接地扁鋼的一端應該被加緊在夾具或鉗口上，用一個垂直于銅覆接地扁鋼的力在距離夾具40倍于銅覆接地扁鋼彎曲處，使接地扁鋼性彎曲成180°，銅層應無剝落或翹皮開裂，表面無任何裂痕。

Ø 附著力測試：能車床切削, 由銅覆接地扁鋼表面以45°方向往內部切削, 使其小于原有直徑1mm，切削到足以暴露銅層與鋼棒連接處, 銅層不得有剝落和脫落現象。

Ø 成盤供應（每盤至少大于100米）；

Ø 使用壽命不少于50年；

Ø 確保安裝運輸過程中，銅層不起翹不開裂不剝落，容易彎曲，方便施工；

Ø 適用于一般環境和潮濕、鹽堿、酸性土壤及產生化學腐蝕介質的特殊環境等高要求的工作接地、保護接地、防雷接地、防靜電接地的垂直接地體；

Ø 供貨商必須全面貫徹執行IS09001質量管理體系；

Ø 供貨商必須全面貫徹執行IS014001環境管理體系。

Ø 供應商必須全面貫徹執行OHSAS18001職業健康安全管理體系

Ø 貫通地線與支架之間采用機械連接，采用的連接夾具。供應商按照1米的間隔距離提供的連接夾具，包含在報價里面。

Ø 供應商按照供貨批次隨車提供出廠合格證、檢驗報告。

地鐵輕軌信號系統銅覆接地扁鋼貫通地線???
